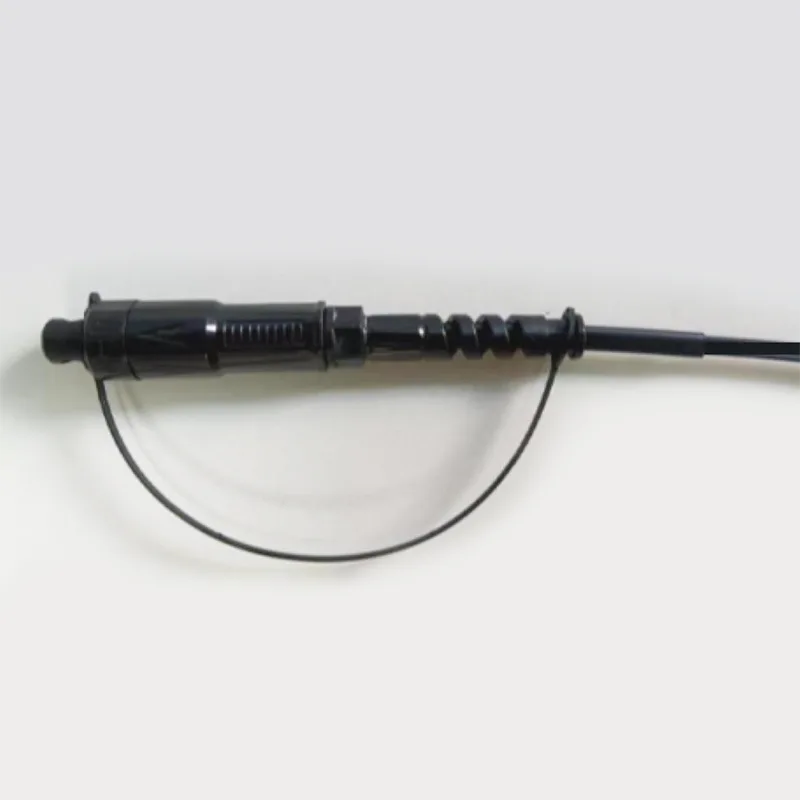

Ф5mm kabel bundar tahan air mini sc/apc konektor kabel patch optik

Aplikasi:● Sistem FTTX/FTTH● Aplikasi Ethernet● Tautan CATV● Distribusi sinyal optik● Jaringan optik pasif (PON)● Backbone, horizontal dan aplikasi riser● Kotak Terminal Penurunan Preterminasi● Area luar ruangan; Lingkungan yang kerasFitur:● Kehilangan penyisipan rendah, kehilangan pengembalian ting......

mengirimkan permintaan

Deskripsi Produk

Aplikasi:

● Sistem FTTX/FTTH

● Aplikasi Ethernet

● Tautan CATV

● Distribusi sinyal optik

● Jaringan optik pasif (PON)

● Backbone, horizontal dan aplikasi riser

● Kotak Terminal Penurunan Preterminasi

● Area luar ruangan; Lingkungan yang keras

Fitur:

● Kehilangan penyisipan rendah, kehilangan pengembalian tinggi.

● Bagus dalam pengulangan dan pertukaran.

● Penyisipan 100%, Kehilangan Pengembalian, Wajah Akhir dan.

● Pemeriksaan interferensi.

● Ketahanan mekanis yang sangat baik.

● Mematuhi telekordia GR-326-core.

● Memastikan kinerja tinggi dan keandalan dalam pengelolaan pemasangan kabel optik.

● Instalasi dan konfigurasi ulang yang cepat dan mudah.

● Penanganan sederhana, tidak perlu alat khusus.

● Tahan air IP68.

Spesifikasi Teknis:

Konstruksi	Satuan	Deskripsi
Jumlah serat		Simpleks
Panjang gelombang	nm	1310/1550
Kehilangan penyisipan	db	≤0.30
Kehilangan kembali	db	≥ 60
Jenis koneksi		SC/APC
Ferrule		Keramik
Siklus koneksi		500
Warna jaket kabel		Hitam
Diameter luar kabel	mm	5,0 ± 0,2
Mode serat		Mode tunggal: G657A2
Bahan jaket kabel		HDPE
Berat kabel	Kg/km	35 （kira -kira）
Konten pencetakan		Dapat disesuaikan
Panjang	m	30 、 50 、 100 、 150 、 200、250 、 300 、 400、500 atau dapat disesuaikan (Toleransi: ± 1.0m)
Tipe konektor		Input: Accord H Optic Mini Sc
Tipe konektor		Output: Accord SC/APC konvensional
Traksi (aksial antara kabel dan konektor)	N	200
Tingkat tahan air		Input: IP68
Suhu operasi	℃	-40 ° C ~ +70 ℃
Suhu penyimpanan	℃	-40 ° C ~ +70 ℃

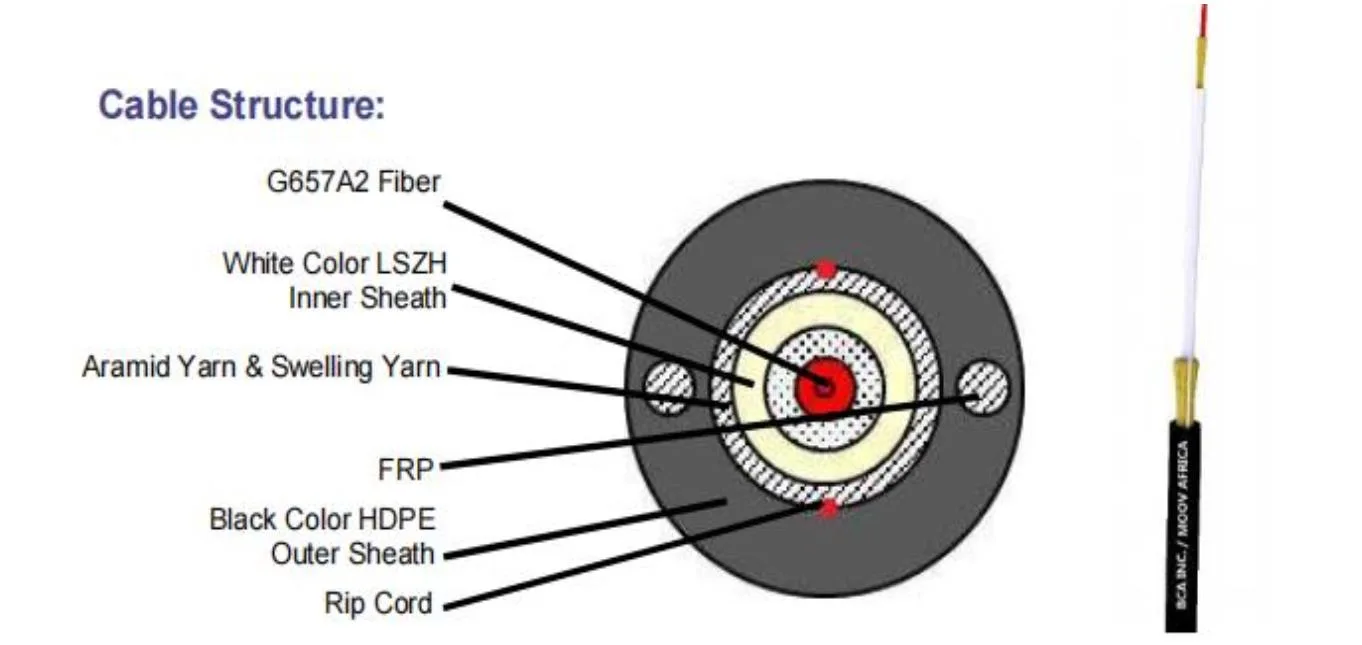

Konstruksi kabel:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Struktur Kabel:

Barang	Isi	Spesifikasi
Serat buffer yang ketat	Nomor	1
	Jenis	G.657A2
	Bahan	Lszh
	Warna buffer yang ketat	Putih
	Diameter (mm)	0,90 ± 0,05
Anggota kekuatan 1	Bahan	Benang Aramid
Selubung batin	Diameter (mm)	2,8 ± 0,2
	Ketebalan (mm)	0,25 ± 0,1
	Warna	Putih
	Bahan	Lszh
Anggota Kekuatan 2	Bahan	FRP
Anggota Kekuatan 2	Kuantitas	0,5*2
Anggota Kekuatan 3	Bahan	Benang Aramid + Benang Kaca Pentungan Air
Kabel rip	Spesifikasi dan warna	Red 600d
Selubung luar	Bahan	HD
	Diameter (mm)	5,0 ± 0,2
	Ketebalan (mm)	1.1 ± 0,1
	Warna	Hitam
Cable Weigth	Kg/km	35 ± 3
Ketegangan	N	400 (jangka panjang)
Ketegangan	N	800 (jangka pendek)
Menghancurkan	N/10cm	200 (jangka panjang)
Menghancurkan	N/10cm	1000 (jangka pendek)
Min. Tekuk jari -jari	mm	10XD (statis)
Min. Tekuk jari -jari	mm	20XD (dinamis)
Kisaran suhu operasi:		-20 ℃ hingga +60 ℃
Kisaran suhu penyimpanan / transportasi:		-20 ℃ hingga +60 ℃

Serat Optik:

Semua karakteristik serat kabel (serat kabel jadi) harus, setidaknya, sesuai dengan rekomendasi ITU-T G.657A2 dan harus sebagai berikut.

Barang	Spesifikasi
Tipe serat	Mode tunggal
Bahan serat	Silika yang didoping
Koefisien atenuasi @ 1310 nm @ 1383nm	≤ 0,36 dB/km ≤ 0,36 dB/km
@ 1490nm @ 1550 nm @ 1625nm Setelah pembentukan kabel @ 1310 nm @ 1550nm	≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Panjang gelombang cut-off kabel	≤ 1260 nm
Panjang gelombang nol-dispersi	1300 ~ 1324 nm
Kemiringan dispersi nol	≤ 0,092 ps/(nm2.km)
Pmd @ 1550 nm	≤0.1 ps/km1/2
Dispersi kromatik @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mode Diameter Bidang @ 1310 Nm	8.5-9.3um
Kesalahan konsentrisitas inti / berpakaian	≤ 0,5 satu
Diameter kelongsong	125,0 ± 0,7 satu
Cladding non-sirkularitas	≤5%
Diameter pelapisan primer	242 ± 7 satu
Lapisan / pelapisan primer konsentrisitas	≤10 μm
Pelapisan non-sirkularitas	≤0,7%
Atenuasi dengan kerugian lentur kabel 1 putar 1 mandrel 7.5mm 10 putaran 1 mandrel 15mm	1550nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km

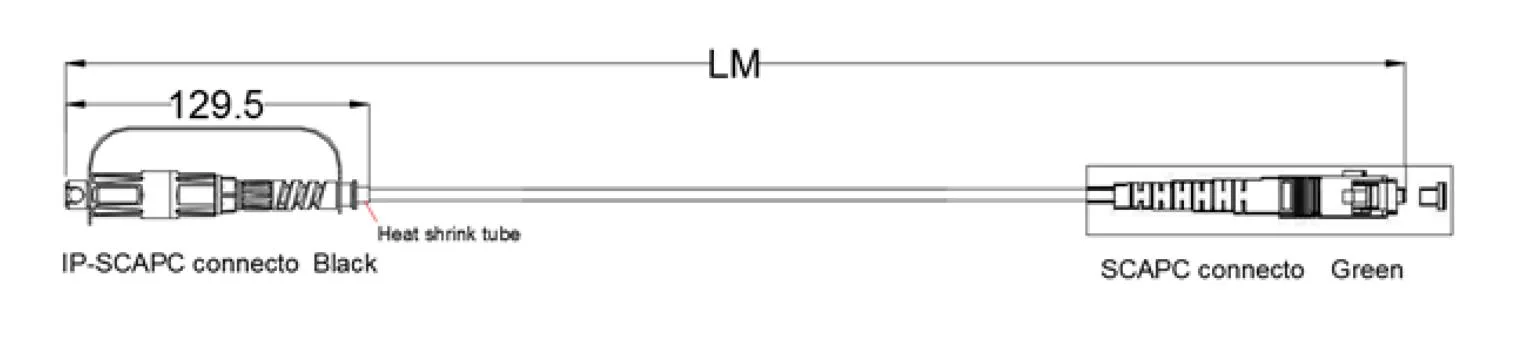

Gambar dimensi:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Kemasan:

Gulungan kumparan serat:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Persyaratan paket:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Tag Panas: Ф5mm kabel bundar tahan air mini sc/apc konektor kabel patch optik
