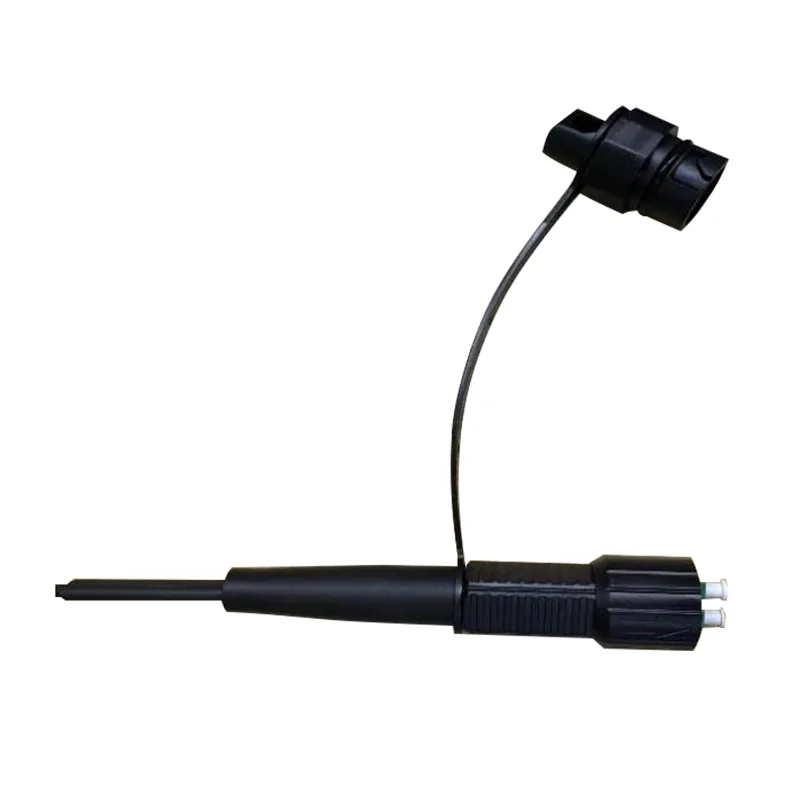

DUPLEX LC/UPC Waterproof Round Cable Optical Fiber Patch Cords (Accord Mini DLC Connector)

Aplikasi:● Sistem FTTX/FTTH● Aplikasi Ethernet● Tautan CATV● Distribusi sinyal optik● Jaringan optik pasif (PON)● Backbone, horizontal dan aplikasi riser● Kotak Terminal Penurunan Preterminasi● Area luar ruangan; Lingkungan yang kerasFitur:● Kehilangan penyisipan rendah, kehilangan pengembalian ting......

mengirimkan permintaan

Deskripsi Produk

Aplikasi:

● Sistem FTTX/FTTH

● Aplikasi Ethernet

● Tautan CATV

● Distribusi sinyal optik

● Jaringan optik pasif (PON)

● Backbone, horizontal dan aplikasi riser

● Kotak Terminal Penurunan Preterminasi

● Area luar ruangan; Lingkungan yang keras

Fitur:

● Kehilangan penyisipan rendah, kehilangan pengembalian tinggi.

● Bagus dalam pengulangan dan pertukaran.

● Penyisipan 100%, Kehilangan Pengembalian, Wajah Akhir dan.

● Pemeriksaan interferensi.

● Ketahanan mekanis yang sangat baik.

● Mematuhi telekordia GR-326-core.

● Memastikan kinerja tinggi dan keandalan dalam pengelolaan pemasangan kabel optik.

● Instalasi dan konfigurasi ulang yang cepat dan mudah.

● Penanganan sederhana, tidak perlu alat khusus.

● Tahan air IP68.

Spesifikasi Teknis:

Konstruksi	Satuan	Deskripsi
Jumlah serat		Rangkap
Panjang gelombang	nm	1310/1550
Kehilangan penyisipan	db	≤0.30
Kehilangan kembali	db	≥50 (UPC)
Warna jaket kabel		Hitam
Diameter luar kabel	mm	7,0 ± 0,2
Mode serat		Mode tunggal: G657 A2
Bahan jaket kabel		Lszh
Berat kabel	Kg/km	38 （kira -kira）
Konten pencetakan		Dapat disesuaikan
Panjang	m	50 、 75 、 100 、 150 、 200、250 、 300 atau dapat disesuaikan (toleransi: ± 0,5m)
Tipe konektor		Input:	Accord Mini DLC/UPC Connector
		Keluaran:	Accord Duplex LC/UPC Connector
Tingkat tahan air		IP68
Suhu operasi	℃	-40 ° C ~ +70 ℃
Suhu penyimpanan	℃	-40 ° C ~ +70 ℃

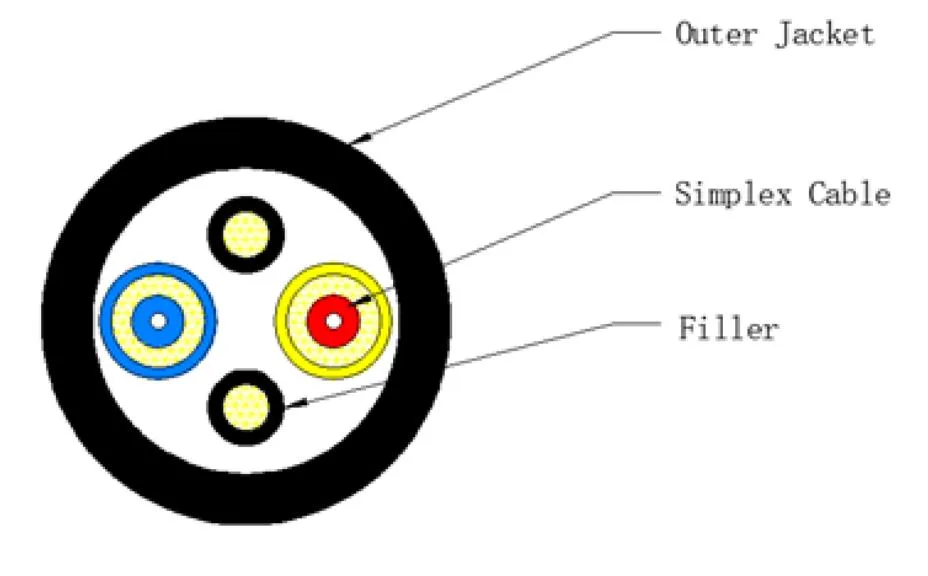

Struktur Kabel:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Spesifikasi Kabel:

Barang	Isi	Nilai
Serat buffer yang ketat	Nomor	2
	JENIS	G.657A2
	Diameter (mm)	0,90 ± 0,05
	Bahan	Lszh
	Warna	PUTIH
Kabel simpleks	Bahan	Lszh
	Diameter (mm)	2.0 ± 0,1
	Warna	Biru & Kuning
Batang	Bahan	Lszh
	Diameter (mm)	1,3 ± 0,1
	Warna	Hitam
Jaket luar	Bahan	Lszh
	Diameter (mm)	7,0 ± 0,2
	Warna	Hitam
	Ketebalan (mm)	1,0 ± 0,1
Berat kabel (kg/km) kira -kira.		38 ± 3
Tes peregangan (n)		Jangka Panjang: 400 N Jangka Pendek: 800 N
Tes perataan (N/10cm)		Jangka Panjang: 1000 N/10cm Jangka Pendek: 2200 N/10cm
Min. Radius Bending		10xod (statis); 20xod (dinamis)
Suhu pemasangan		-40 ° C hingga +70 ° C.
Suhu penyimpanan		-40 ° C hingga +70 ° C.

Kinerja serat optik kabel

Kinerja serat optik kabel (ITU-T REC. G.657A2)

Barang	Spesifikasi
Tipe serat	Mode tunggal
Bahan serat	Silika yang didoping
Koefisien atenuasi @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Panjang gelombang cut-off kabel	≤ 1260 nm
Panjang gelombang nol-dispersi	1300 ~ 1324 nm
Kemiringan dispersi nol	≤ 0,092 ps/(nm2.km)
Pmd @ 1550 nm	≤0.1 ps/km1/2
Dispersi kromatik @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mode Diameter Bidang @ 1310 Nm	8.5-9.3um
Kesalahan konsentrisitas inti / berpakaian	≤ 0,5 satu
Diameter kelongsong	125,0 ± 0,7 satu
Cladding non-sirkularitas	≤5%
Diameter pelapisan primer	242 ± 7 satu
Lapisan / pelapisan primer konsentrisitas	≤10 μm
Pelapisan non-sirkularitas	≤0,7%
Atenuasi dengan kerugian lentur kabel 10 putar 1 mandrel 15mm 1 putar 1 mandrel 10mm 1 putar 1 mandrel 7.5mm	1550nm ≤ Δ 0,03 dB/km 1550nm ≤ Δ 0,1 dB/km 1550nm ≤ Δ 0,5 dB/km

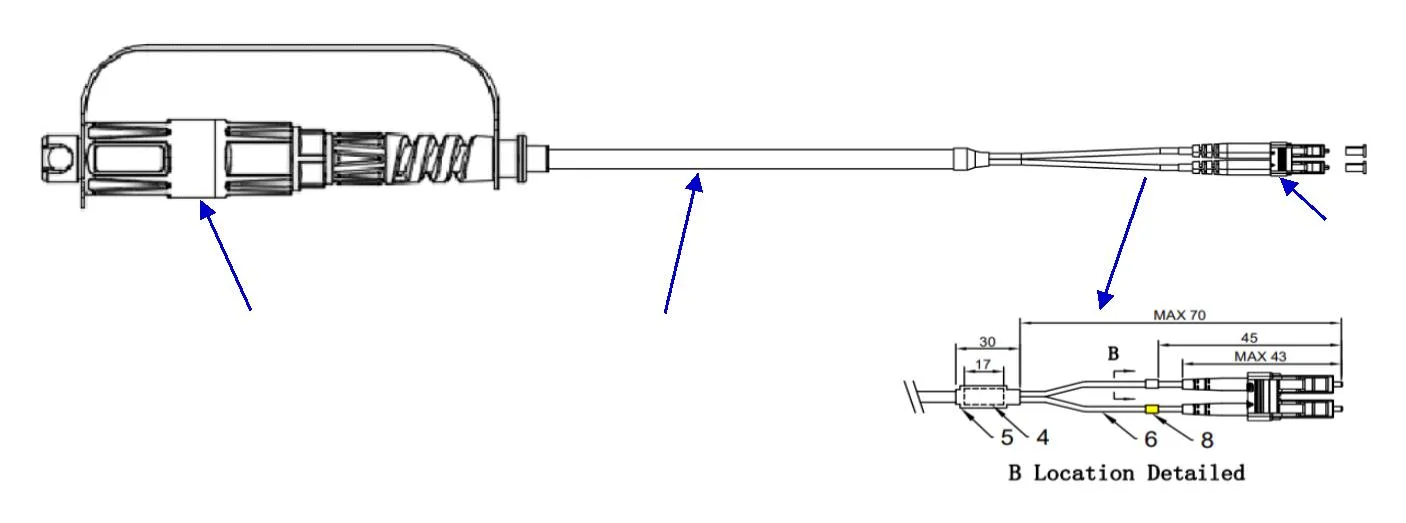

Gambar dimensi:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

TIDAK	Keterangan	Qty
1	SM G.657A2 2 inti dengan serat 2.0mm. OD7.0mm, LSZH Hitam	1
2	Konektor DLC Mini Hitam	1
3	LC3.0 Dupleks untuk serat mode tunggal, krem, tabung untuk konektor IC, putih	2
4	Panas karet tabung menyusut, hitam, OD 8.5mm l = 17mm	1
5	Panas karet tabung menyusut, hitam, OD 8,5m L-30mm	2
6	Pelindung fleksibel dengan tabung baja, OD 2.8mm L = 52mm	2
8	Panas tabung yang dapat menyusut, od putih /kuning od3.0mm l = 5mm	2

Tag Panas: DUPLEX LC/UPC Waterproof Round Cable Optical Fiber Patch Cords (Accord Mini DLC Connector)
