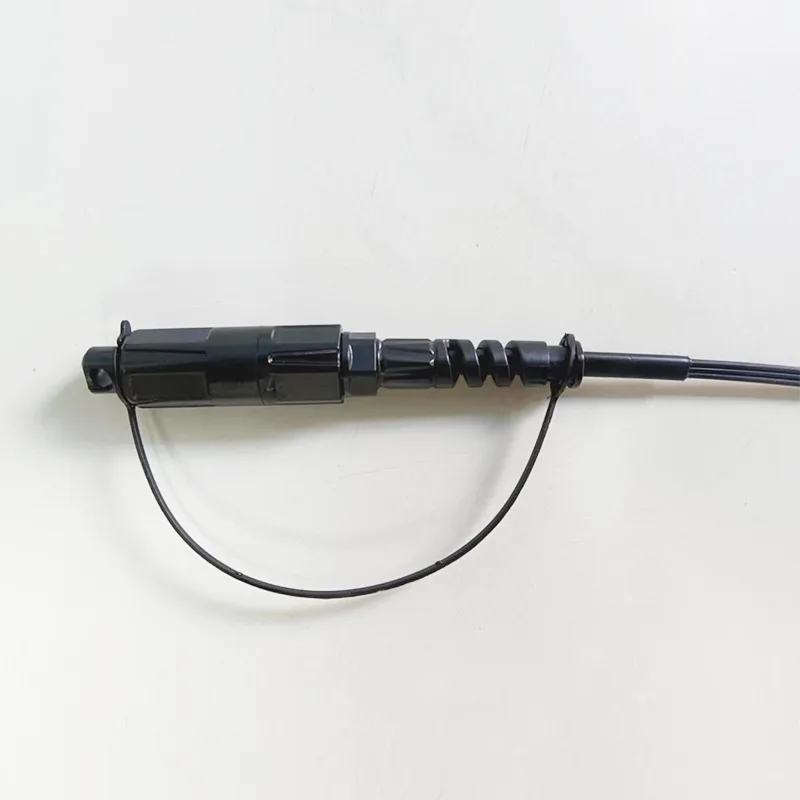

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Aplikasi:● Sistem FTTX/FTTH● Aplikasi Ethernet● Tautan CATV● Distribusi sinyal optik● Jaringan optik pasif (PON)● Backbone, horizontal dan aplikasi riser● Kotak Terminal Penurunan Preterminasi● Area luar ruangan; Lingkungan yang kerasFitur:● Kehilangan penyisipan rendah, kehilangan pengembalian ting......

mengirimkan permintaan

Deskripsi Produk

Aplikasi:

● Sistem FTTX/FTTH

● Aplikasi Ethernet

● Tautan CATV

● Distribusi sinyal optik

● Jaringan optik pasif (PON)

● Backbone, horizontal dan aplikasi riser

● Kotak Terminal Penurunan Preterminasi

● Area luar ruangan; Lingkungan yang keras

Fitur:

● Kehilangan penyisipan rendah, kehilangan pengembalian tinggi.

● Bagus dalam pengulangan dan pertukaran.

● Penyisipan 100%, Kehilangan Pengembalian, Wajah Akhir dan.

● Pemeriksaan interferensi.

● Ketahanan mekanis yang sangat baik.

● Mematuhi telekordia GR-326-core.

● Memastikan kinerja tinggi dan keandalan dalam pengelolaan pemasangan kabel optik.

● Instalasi dan konfigurasi ulang yang cepat dan mudah.

● Penanganan sederhana, tidak perlu alat khusus.

● Tahan air IP68.

Spesifikasi Teknis:

Konstruksi	Satuan	Deskripsi
Jumlah serat		Simpleks
Panjang gelombang	nm	1310/1550
Kehilangan penyisipan	db	≤0.30
Kehilangan kembali	db	≥ 60
Jenis koneksi		SC/APC
Ferrule		Keramik
Siklus koneksi		500
Warna jaket kabel		Hitam
Diameter luar kabel	mm	（5.2x2.0）± 0.2mm （3.0x2.0）± 0.2mm (tanpa messenger)
Mode serat		Mode tunggal: G657A2
Bahan jaket kabel		Lszh
Berat kabel	Kg/km	20 ± 3
Konten pencetakan		Dapat disesuaikan
Panjang	m	100 atau dapat disesuaikan (Toleransi: ± 0,5m)
Tipe konektor		Input: Accord H Optic SC/APC
Tipe konektor		Output: Tanpa konektor
Daya tarik (Aksial antara kabel dan konektor)	N	100
Tingkat tahan air		IP68
Suhu operasi	℃	-20 ° C ~ +65 ℃
Suhu penyimpanan	℃	-20 ° C ~ +65 ℃

Struktur Kabel:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Serat optik	Jenis	G-657 A2.
	Tidak. Serat	1
	Warna	Biru
Selubung luar	Dimensi	（5.2x2.0）± 0.2mm （3.0x2.0）± 0.2mm (tanpa messenger)
	Bahan	Lszh
	Warna	Hitam
Anggota Kekuatan Baja	Materia	Kawat baja
Anggota Kekuatan Baja	Diameter	0.45mm
Anggota kekuatan diri baja	Materia	Kawat baja
Anggota kekuatan diri baja	Diameter	1,2 mm
Berat		20 ± 3 kg/km
Tersile (N)		Jangka Panjang: 300n Jangka Pendek: 600 N
Menghancurkan		1000N/10cm
Min. Radius Bending		15XD (statis); 30XD (dinamis)
Kisaran suhu		-20 ° C hingga +65 ° C.

Karakteristik serat:

Semua karakteristik serat kabel (serat kabel jadi) harus, setidaknya, sesuai dengan rekomendasi ITU-T G.657A2 dan harus sebagai berikut.

Parameter		Spesifikasi
Koefisien atenuasi	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km ≤ 0,24 dB/km
Atenuasi (setelah kabel)	@1310nm	≤0.40db/km
	@1550nm	≤0.30db/km
Keseragaman atenuasi pada 1310nm		≤0.05db
Keseragaman atenuasi pada 1550nm		≤0.05db
Panjang gelombang cut-off kabel (λcc)		≤ 1260 nm
Panjang gelombang nol-dispersi		1300 ~ 1324 nm
Kemiringan dispersi nol		≤ 0,092 ps/(nm^2.km)
Nilai absolut dispersi pada 1288nm ~ 1339nm		≤3.5ps/(nm · km)
Nilai absolut dispersi pada 1271nm ~ 1360nm		≤5.3ps/(nm · km)
Dispersi pada 1550nm		≤18ps/(nm · km)
Dispersi pada 1625nm		≤23ps/(nm · km)
Mode Field Diameter (MFD) di 1310nm		8,60 ± 0,4mm
Mode Field Diameter (MFD) pada 1550nm		9.4-10.4mm
Serat dispersi mode polarisasi (PMD)		≤0.125ps/km^1/2
Kabel dispersi mode polarisasi (PMD)		≤0.200ps/km^1/2
Koefisien PMD	M	20 kabel
	Q	0,01%
	PMDQ	≤0.20ps/km^1/2
Karakteristik geometris
Diameter kelongsong		125 ± 0,8mm
Cladding non-sirkularitas		≤1.0%
Kesalahan konsentrisitas inti/kelongsong		≤0.8mm
Diameter serat dengan lapisan (tidak berwarna)		245 ± 10μm
Diameter serat dengan lapisan (berwarna)		250 ± 10μm
Kesalahan konsentrisitas kelongsong/pelapisan		≤12.0mm
Tes ketegangan		100kpsi atau 0,69gpa
Penghapusan lapisan (n)		1.0 ～ 9.0
Karakteristik mekanis
Kehilangan Macrobend di 1550nm	R = 15mm, 10 putaran	≤0.03db
	R = 10mm, 1Turn	≤0.10db
	R = 7.5mm, 1Turn	≤0.5db
Kehilangan Macrobend di 1625nm	R = 15mm, 10 putaran	≤0.10db
	R = 10mm, 1Turn	≤0.20db
	R = 7.5mm, 1Turn	≤1.0db

Gambar dimensi:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Kemasan:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Persyaratan paket:

Ukuran Karton ： 600*320*265mm ， Kotak penyegelan font transparan "I".

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Diagram skematik pelat kayu:

Ukuran pelat kayu ： 1200 *1000mm.

Persyaratan Penumpukan: Satu lapisan enam kotak, menumpuk enam lapisan.

Top 4 Perlindungan Sudut Kanan, dan kemudian gunakan sabuk pengepakan font "#" dengan erat.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail
