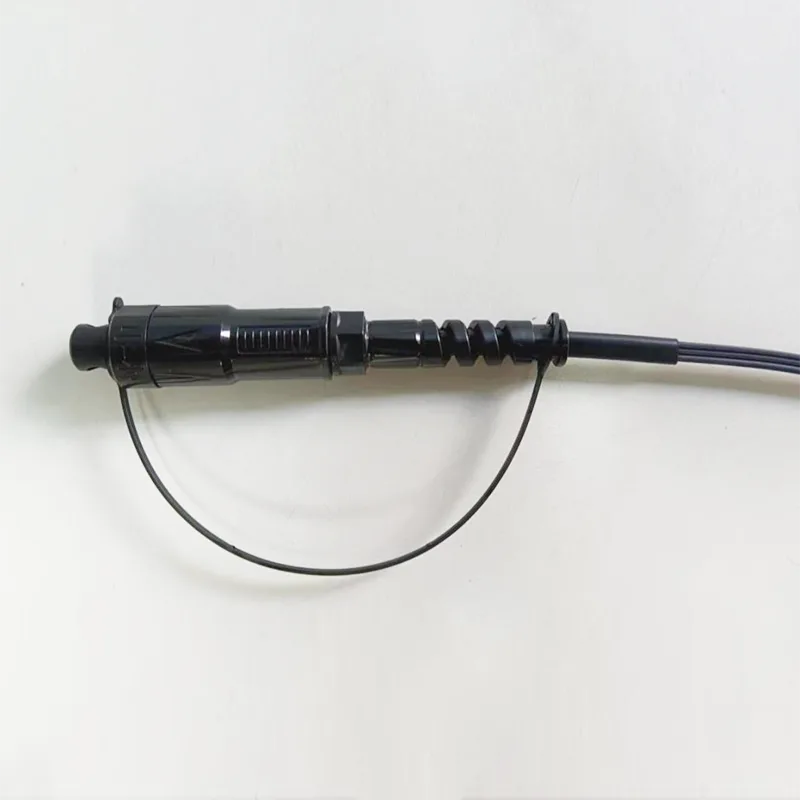

Kabel drop tahan air 5x2mm Mini SC/APC Connector Optical Patch Cords

Aplikasi:● Sistem FTTX/FTTH● Aplikasi Ethernet● Tautan CATV● Distribusi sinyal optik● Jaringan optik pasif (PON)● Backbone, horizontal dan aplikasi riser● Kotak Terminal Penurunan Preterminasi● Area luar ruangan; Lingkungan yang kerasFitur:● Kehilangan penyisipan rendah, kehilangan pengembalian ting......

mengirimkan permintaan

Deskripsi Produk

Aplikasi:

● Sistem FTTX/FTTH

● Aplikasi Ethernet

● Tautan CATV

● Distribusi sinyal optik

● Jaringan optik pasif (PON)

● Backbone, horizontal dan aplikasi riser

● Kotak Terminal Penurunan Preterminasi

● Area luar ruangan; Lingkungan yang keras

Fitur:

● Kehilangan penyisipan rendah, kehilangan pengembalian tinggi.

● Bagus dalam pengulangan dan pertukaran.

● Penyisipan 100%, Kehilangan Pengembalian, Wajah Akhir dan.

● Pemeriksaan interferensi.

● Ketahanan mekanis yang sangat baik.

● Mematuhi telekordia GR-326-core.

● Memastikan kinerja tinggi dan keandalan dalam pengelolaan pemasangan kabel optik.

● Instalasi dan konfigurasi ulang yang cepat dan mudah.

● Penanganan sederhana, tidak perlu alat khusus.

● Tahan air IP68.

Spesifikasi Teknis:

Konstruksi	Satuan	Deskripsi
Jumlah serat		Simpleks
Panjang gelombang	nm	1310/1550
Kehilangan penyisipan	db	≤0.30
Kehilangan kembali	db	≥ 60
Jenis koneksi		SC/APC
Ferrule		Keramik
Siklus koneksi		500
Warna jaket kabel		Abu-abu
Diameter luar kabel	mm	5,0 (± 0,2) x2.0 (± 0,1)
Mode serat		Mode tunggal: G657A2
Bahan jaket kabel		Lszh
Berat kabel	Kg/km	20 （kira -kira）
Konten pencetakan		Dapat disesuaikan
Panjang	m	30、50、100、150、200、250、300、400、500 atau dapat disesuaikan (Toleransi: ± 0,5m)
Tipe konektor		Input: Accord H Optic SC/APC
Tipe konektor		Output: Tanpa konektor
Daya tarik (Aksial antara kabel dan konektor)	N	100
Tingkat tahan air		IP68
Suhu operasi	℃	-20 ° C ~ +65 ℃
Suhu penyimpanan	℃	-20 ° C ~ +65 ℃

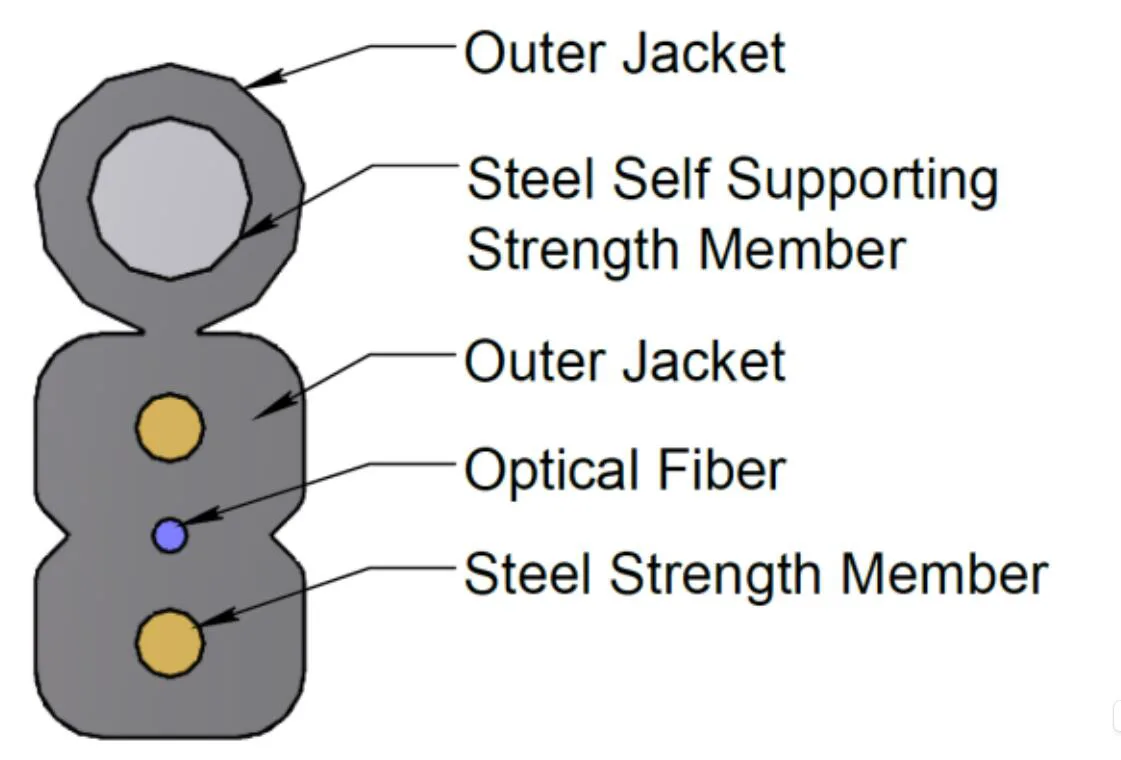

Struktur Kabel:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Serat optik	Jenis	G657 A2
	Tidak. Serat	1
	Warna	Biru
Anggota Kekuatan Baja	Materia	Kawat baja
Anggota Kekuatan Baja	Diameter	0.4mm
Anggota kekuatan diri baja	Materia	Kawat baja
Anggota kekuatan diri baja	Diameter	1,0 mm
Selubung luar	Dimensi	2.0 (± 0,1) x5.0 (± 0,2)
	Bahan	Lszh
	Warna	Abu-abu
Berat kabel	Kg/km	20
Ketegangan	N	300 (jangka panjang)
Ketegangan	N	600 (jangka pendek)
Menghancurkan	N/10cm	200 (jangka panjang)
Menghancurkan	N/10cm	1000 (jangka pendek)
Min. Tekuk jari -jari	mm	10xh (statis)
Min. Tekuk jari -jari	mm	20xh (dinamis)
Kisaran suhu operasi:		-20 ℃ hingga +60 ℃
Kisaran suhu penyimpanan / transportasi:		-20 ℃ hingga +60 ℃

Serat Optik:

Semua karakteristik serat kabel (serat kabel jadi) harus, setidaknya, sesuai dengan rekomendasi ITU-T G.657A2 dan harus sebagai berikut.

Barang	Spesifikasi
Tipe serat	Mode tunggal
Bahan serat	Silika yang didoping
Koefisien atenuasi @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Setelah pembentukan kabel @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Panjang gelombang cut-off kabel	≤ 1260 nm
Panjang gelombang nol-dispersi	1300 ~ 1324 nm
Kemiringan dispersi nol	≤ 0,092 ps/(nm2.km)
Pmd @ 1550 nm	≤0.1 ps/km1/2
Dispersi kromatik @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mode Diameter Bidang @ 1310 Nm	8.5-9.3um
Kesalahan konsentrisitas inti / berpakaian	≤ 0,5 satu
Diameter kelongsong	125,0 ± 0,7 satu
Cladding non-sirkularitas	≤5%
Diameter pelapisan primer	242 ± 7 satu
Lapisan / pelapisan primer konsentrisitas	≤10 μm
Pelapisan non-sirkularitas	≤0,7%
Atenuasi dengan kerugian lentur kabel 1 putar 1 mandrel 7.5mm 10 putaran 1 mandrel 15mm	1550nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km

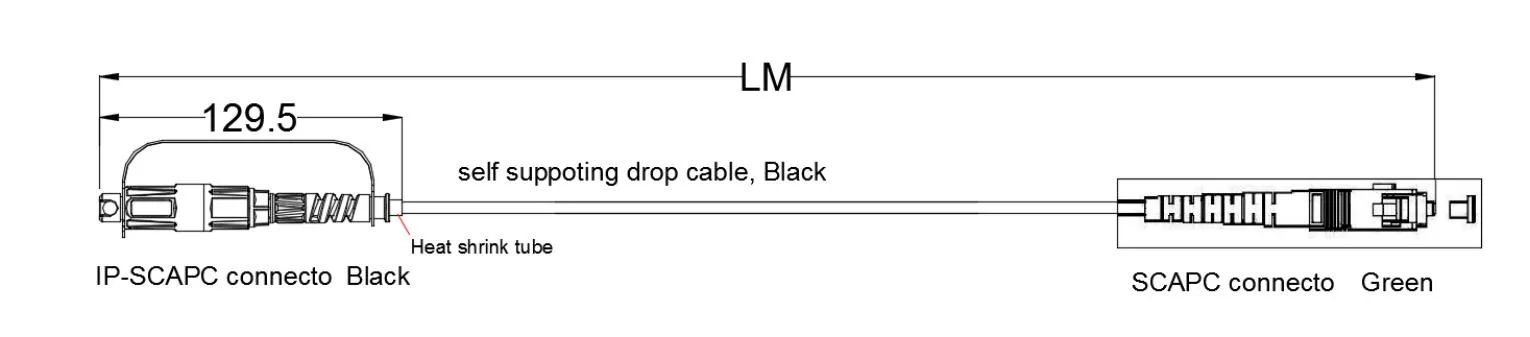

Gambar dimensi:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

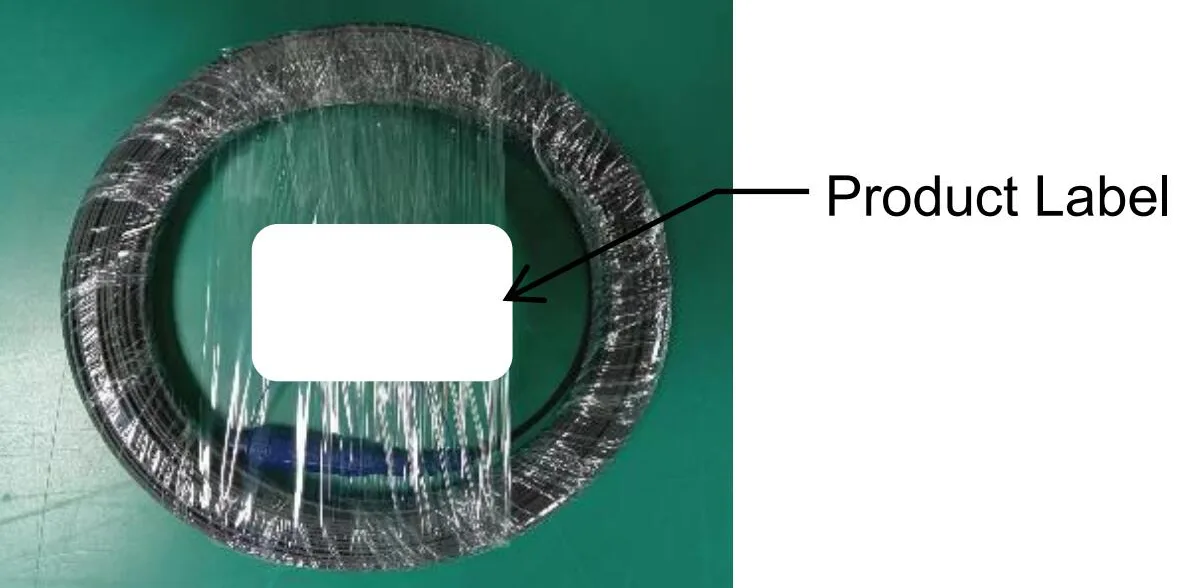

Kemasan:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Persyaratan paket:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords
