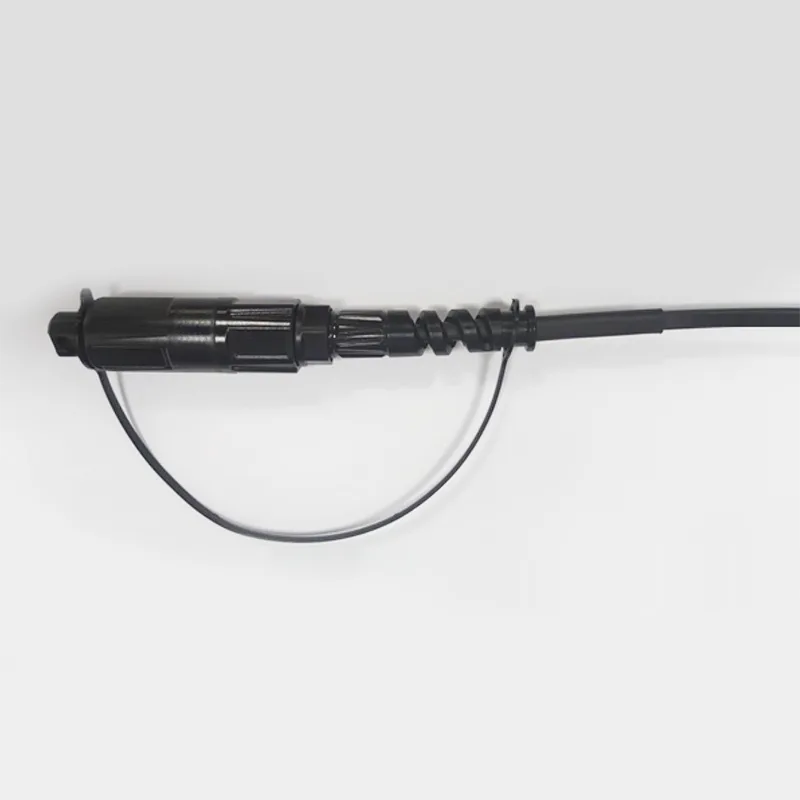

φ5mm kabel serat tahan air Optitap SC/APC Connector Patch Cord

Aplikasi:● Sistem FTTX/FTTH● Aplikasi Ethernet● Tautan CATV● Distribusi sinyal optik● Jaringan optik pasif (PON)● Backbone, horizontal dan aplikasi riser● Kotak Terminal Penurunan Preterminasi● Area luar ruangan; Lingkungan yang kerasFitur:● Kehilangan penyisipan rendah, kehilangan pengembalian ting......

mengirimkan permintaan

Deskripsi Produk

Aplikasi:

● Sistem FTTX/FTTH

● Aplikasi Ethernet

● Tautan CATV

● Distribusi sinyal optik

● Jaringan optik pasif (PON)

● Backbone, horizontal dan aplikasi riser

● Kotak Terminal Penurunan Preterminasi

● Area luar ruangan; Lingkungan yang keras

Fitur:

● Kehilangan penyisipan rendah, kehilangan pengembalian tinggi.

● Bagus dalam pengulangan dan pertukaran.

● Penyisipan 100%, Kehilangan Pengembalian, Wajah Akhir dan.

● Pemeriksaan interferensi.

● Ketahanan mekanis yang sangat baik.

● Mematuhi telekordia GR-326-core.

● Memastikan kinerja tinggi dan keandalan dalam pengelolaan pemasangan kabel optik.

● Instalasi dan konfigurasi ulang yang cepat dan mudah.

● Penanganan sederhana, tidak perlu alat khusus.

● Tahan air IP68.

Spesifikasi Teknis Patch Cord

Konstruksi	Satuan	Deskripsi
Jumlah serat		Simpleks
Panjang gelombang	nm	1310/1550
Kehilangan penyisipan	db	≤0.50 (tipikal: 0.3)
Kehilangan kembali	db	≥55 (APC)
Warna jaket kabel		Hitam
Diameter luar kabel	mm	Φ5.0 (± 0,2)
Mode serat		Mode tunggal: G657 A2
Bahan jaket kabel		LSZH (Perlindungan UV dan Resistensi Kebakaran)
Berat kabel	Kg/km	28 （kira -kira）
Konten pencetakan		Dapat disesuaikan
Panjang	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Toleransi: ± 0,5m)
Tipe konektor		Input: Accord Optitap SC/APC
Tipe konektor		Output: Accord Optitap SC/APC
Tingkat tahan air		IP68
Kekuatan tarik	N	200
Suhu operasi	℃	-20 ~ +65

Lingkari kabel

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

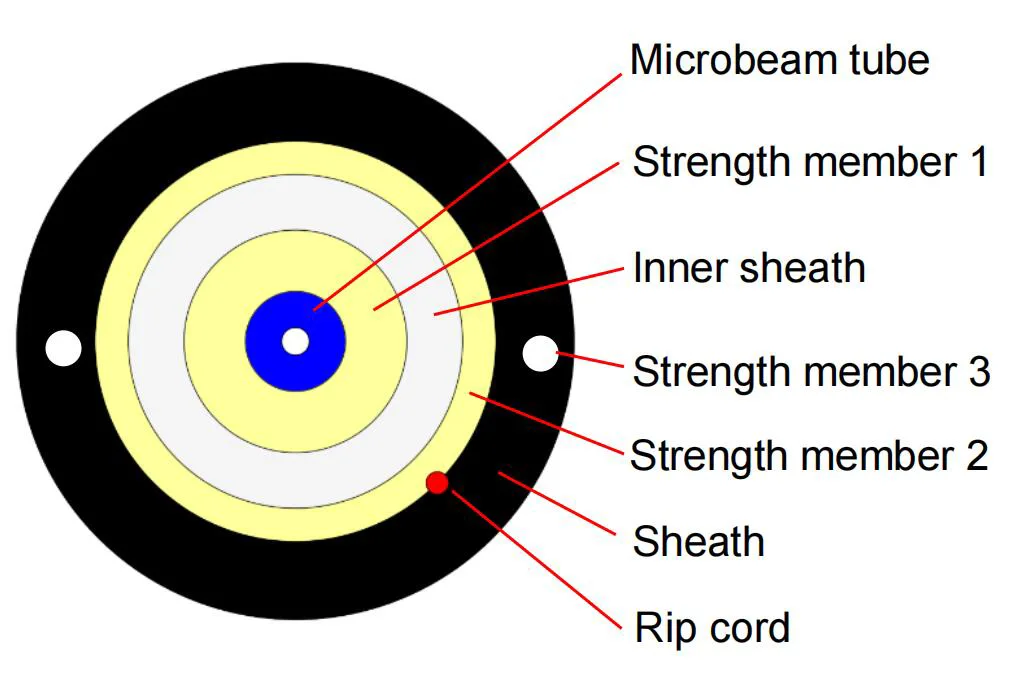

Ukuran Struktur Kabel

Barang	Isi	Spesifikasi
Serat	Nomor	1
	Jenis	G.657A2
	Warna	BIRU
Tabung microbeam	Bahan	Lszh
	Warna	BIRU
	Diameter (mm)	0,9 ± 0,05
Selubung batin	Diameter (mm)	2,2 ± 0,05
	Ketebalan (mm)	0,4 ± 0,05
	Warna	Gading/putih/krem
	Bahan	Lszh
	Anggota kekuatan 1	Aramid YARN 1100D*3
Anggota Kekuatan 2	Bahan	Benang Aramid
Anggota Kekuatan 2	Kuantitas	1100D*7
Anggota Kekuatan 3	Bahan	Paku FRP
Anggota Kekuatan 3	Diameter (mm)	0,5*2
Kabel rip	Nomor	1
Kabel rip	Warna	Merah
Sarung	Bahan	LSZH (Perlindungan UV dan Resistensi Kebakaran)
	Diameter (mm)	5,0 ± 0,2
	Ketebalan (mm)	1.1 ± 0,1
	Warna	Hitam
Berat kabel	Kg/km	28 ± 3

Kinerja kabel serat optik

Semua karakteristik serat kabel (serat kabel jadi) harus, setidaknya, sesuai dengan rekomendasi ITU-T G.657A2 dan harus sebagai berikut.

Barang	Spesifikasi
Tipe serat	Mode tunggal
Bahan serat	Silika yang didoping
Koefisien atenuasi @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Setelah pembentukan kabel @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Panjang gelombang cut-off kabel	≤ 1260 nm
Panjang gelombang nol-dispersi	1300 ~ 1324 nm
Kemiringan dispersi nol	≤ 0,092 ps/(nm2.km)
Pmd @ 1550 nm	≤0.1 ps/km1/2
Dispersi kromatik @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mode Diameter Bidang @ 1310 Nm	8.5-9.3um
Kesalahan konsentrisitas inti / berpakaian	≤ 0,5 satu
Diameter kelongsong	125,0 ± 0,7 satu
Cladding non-sirkularitas	≤5%
Diameter pelapisan primer	242 ± 7 satu
Lapisan / pelapisan primer konsentrisitas	≤10 μm
Pelapisan non-sirkularitas	≤0,7%
Atenuasi dengan kerugian lentur kabel 1 putar 1 mandrel 7.5mm 10 putaran 1 mandrel 15mm	1550nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km

Kisaran suhu aplikasi

Kisaran suhu operasi	: -20 ℃ hingga +65 ℃
Kisaran suhu penyimpanan / transportasi	: -20 ℃ hingga +65 ℃
Kisaran suhu pemasangan	: -20 ℃ hingga +65 ℃

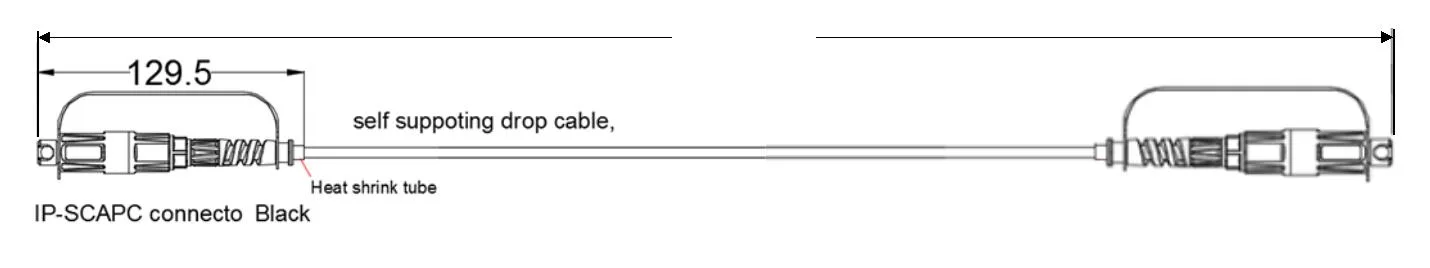

Gambar dimensi

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

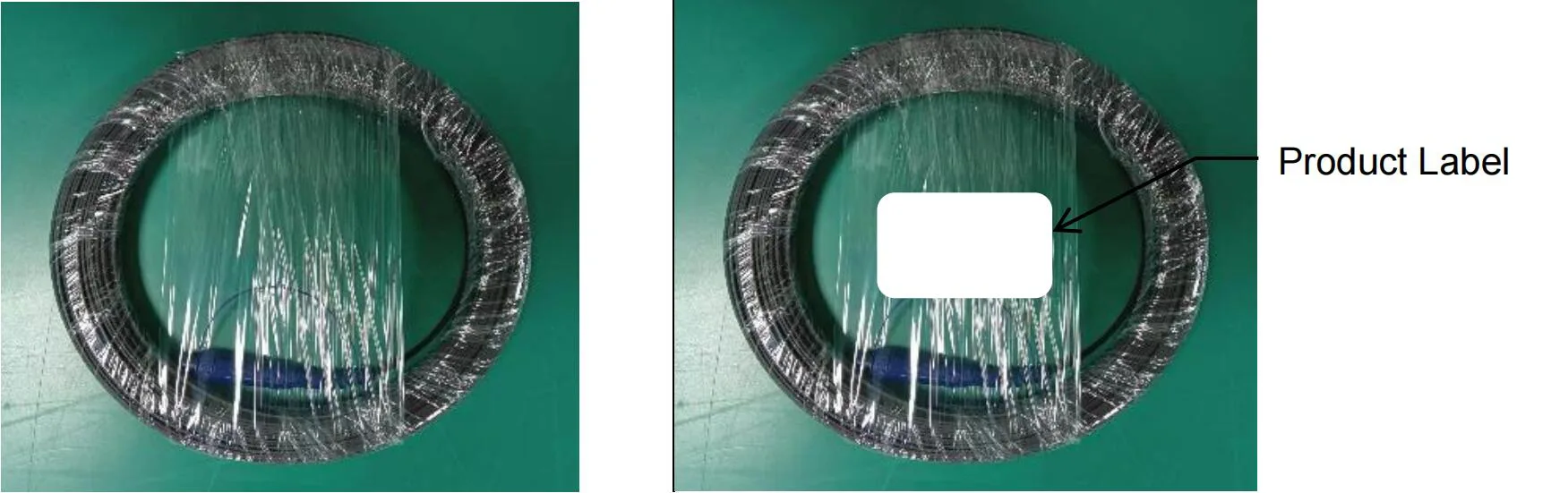

Kemasan

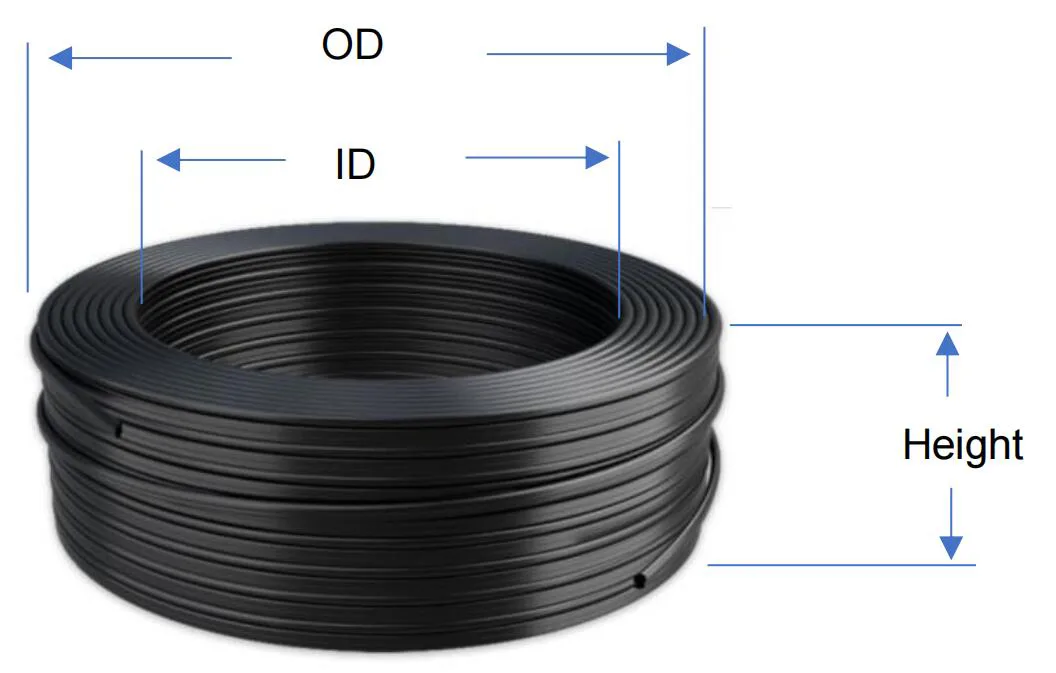

Gulungan kumparan serat:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Tag Panas: φ5mm kabel serat tahan air Optitap SC/APC Connector Patch Cord
