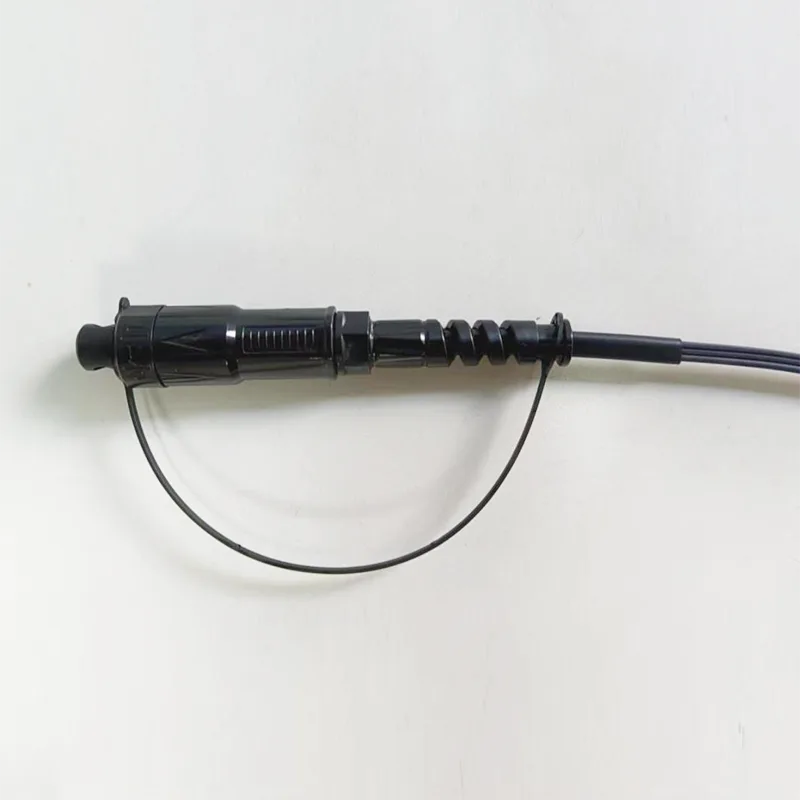

φ5mm kabel drop tahan air h Optik SC/APC Connector Patch Cord

Aplikasi:● Sistem FTTX/FTTH● Aplikasi Ethernet● Tautan CATV● Distribusi sinyal optik● Jaringan optik pasif (PON)● Backbone, horizontal dan aplikasi riser● Kotak Terminal Penurunan Preterminasi● Area luar ruangan; Lingkungan yang kerasFitur:● Kehilangan penyisipan rendah, kehilangan pengembalian ting......

mengirimkan permintaan

Deskripsi Produk

Aplikasi:

● Sistem FTTX/FTTH

● Aplikasi Ethernet

● Tautan CATV

● Distribusi sinyal optik

● Jaringan optik pasif (PON)

● Backbone, horizontal dan aplikasi riser

● Kotak Terminal Penurunan Preterminasi

● Area luar ruangan; Lingkungan yang keras

Fitur:

● Kehilangan penyisipan rendah, kehilangan pengembalian tinggi.

● Bagus dalam pengulangan dan pertukaran.

● Penyisipan 100%, Kehilangan Pengembalian, Wajah Akhir dan.

● Pemeriksaan interferensi.

● Ketahanan mekanis yang sangat baik.

● Mematuhi telekordia GR-326-core.

● Memastikan kinerja tinggi dan keandalan dalam pengelolaan pemasangan kabel optik.

● Instalasi dan konfigurasi ulang yang cepat dan mudah.

● Penanganan sederhana, tidak perlu alat khusus.

● Tahan air IP68.

1. Spesifikasi Teknis Patch Cord

Konstruksi	Satuan	Deskripsi
Jumlah serat		Simpleks
Panjang gelombang	nm	1310/1550
Kehilangan penyisipan	db	≤0.30 (tipikal: 0,15)
Kehilangan kembali	db	≥ 60
Jenis koneksi		SC/APC
Ferrule		Keramik
Siklus koneksi		500
Warna jaket kabel		Hitam
Diameter luar kabel	mm	5,0 ± 0,2
Mode serat		Mode tunggal: G657A2
Bahan jaket kabel		HDPE
Berat kabel	Kg/km	22 （kira -kira）
Konten pencetakan		Dapat disesuaikan
Panjang	m	50 、 75 、 125 、 175 atau dapat disesuaikan (Toleransi: ± 0,5m)
Tipe konektor		Input ： Accord H Optic SC/APC
Tipe konektor		Output ： Accord h Optic SC/APC
Traksi (aksial antara kabel dan konektor)	N	200
Tingkat tahan air		IP68
Suhu operasi	℃	-25 ° C ~ +70 ℃
Suhu penyimpanan	℃	-25 ° C ~ +70 ℃

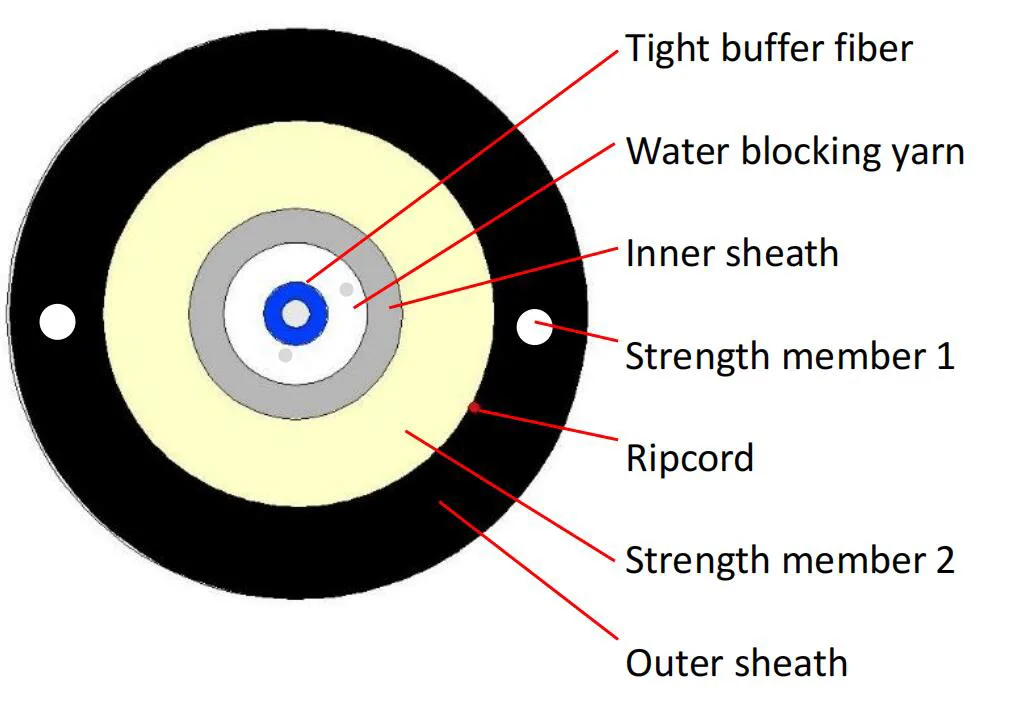

2. Lintasan Kabel

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3. Ukuran Struktur Kabel

Barang	Isi	Spesifikasi
Serat buffer yang ketat	Nomor	1
	Jenis	G.657A2
	Warna	Biru
	Bahan	Lszh
	Diameter (mm)	0,90 ± 0,05
Selubung batin	Diameter (mm)	2,8 ± 0,2
	Ketebalan (mm)	0,25 ± 0,05
	Warna	Putih
	Bahan	Lszh
Anggota kekuatan 1	Bahan	Paku FRP
Anggota kekuatan 1	Kuantitas	0,5*2
Anggota Kekuatan 2	Bahan	Benang Aramid + Benang Kaca Pentungan Air
Kabel rip	Nomor	1
Kabel rip	Warna	Merah
Sarung	Bahan	HDPE
	Diameter (mm)	5,0 ± 0,2
	Ketebalan (mm)	1.1 ± 0,1
	Warna	Hitam
Cable Weigth	Kg/km	22 ± 3

4. Bahan kabel

4.1 Serat Optik

Semua karakteristik serat kabel (serat kabel jadi) harus, setidaknya, sesuai dengan rekomendasi ITU-T G.657A2 dan harus sebagai berikut.

Barang	Spesifikasi
Tipe serat	Mode tunggal
Bahan serat	Silika yang didoping
Koefisien atenuasi @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Setelah pembentukan kabel @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Panjang gelombang cut-off kabel	≤ 1260 nm
Panjang gelombang nol-dispersi	1300 ~ 1324 nm
Kemiringan dispersi nol	≤ 0,092 ps/(nm2.km)
Pmd @ 1550 nm	≤0.1 ps/km1/2
Dispersi kromatik @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mode Diameter Bidang @ 1310 Nm	8.5-9.3um
Kesalahan konsentrisitas inti / berpakaian	≤ 0,5 satu
Diameter kelongsong	125,0 ± 0,7 satu
Cladding non-sirkularitas	≤5%
Diameter pelapisan primer	242 ± 7 satu
Lapisan / pelapisan primer konsentrisitas	≤10 μm
Pelapisan non-sirkularitas	≤0,7%
Atenuasi dengan kerugian lentur kabel 1 putar 1 mandrel 7.5mm 10 putaran 1 mandrel 15mm	1550nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km

5. Kinerja kabel serat optik

5.1 Radius Bending Cable:

10 x diameter kabel (setelah pemasangan): 50mm

20 x diameter kabel (selama pemasangan): 100mm

6. Tes Kinerja Mekanik & Lingkungan

S/n	Barang	Metode pengujian	Kondisi penerimaan
1	Kekuatan tarik IEC 794-1-E1	- Muat: 1200n - Panjang kabel di bawah beban: 50 m - Waktu pemuatan: ≥1 menit.	- Perubahan kerugian ≤ 0,1 dB/km@1550 nm -Tidak ada kerusakan pada jaket luar dan elemen dalam.
2	Tes naksir IEC 794-1-E3	- Muat: 500n/100mm*100mm - Waktu pemuatan: ≥1 menit.	- Perubahan kerugian ≤ 0,1 dB/km@1550 nm -Tidak ada kerusakan pada jaket luar dan elemen dalam.
3	Dampak resistensi IEC 794-1-E4	- Poin Dampak: 5 -Lima per titik: 1 - Dampak Energi: 1n.M - Radius kepala palu: 12.5mm - Tingkat Dampak: 2 detik/siklus	- Perubahan kerugian ≤ 0,1 dB/km@1550 nm -Tidak ada kerusakan pada jaket luar dan elemen dalam.
4	Bending berulang IEC 794-1-E6	- Bending Radius: 20 x diameter kabel - Muat: 20 n - Laju pelenturan: 3 detik/siklus - Kelengkungan siklik: 30	- Perubahan kerugian ≤ 0,1 dB/km@1550 nm -Tidak ada kerusakan pada jaket luar dan elemen dalam.
5	Torsion IEC 794-1-E7	- Panjang: 1 m - Muat: 50 n - Laju twist: 1 menit/siklus - Sudut putar: ± 180 ° - Jumlah siklus: 10	- Perubahan kerugian ≤ 0,1 dB/km@1550 nm -Tidak ada kerusakan pada jaket luar dan elemen dalam.
6	Suhu Tes Bersepeda IEC 794-1-F1	- Langkah Suhu: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Waktu per setiap langkah: 24 jam - Jumlah siklus: 2	- Perubahan kerugian ≤ 0,1 dB/km@1550 nm - Tidak ada istirahat serat dan tidak ada kerusakan selubung.

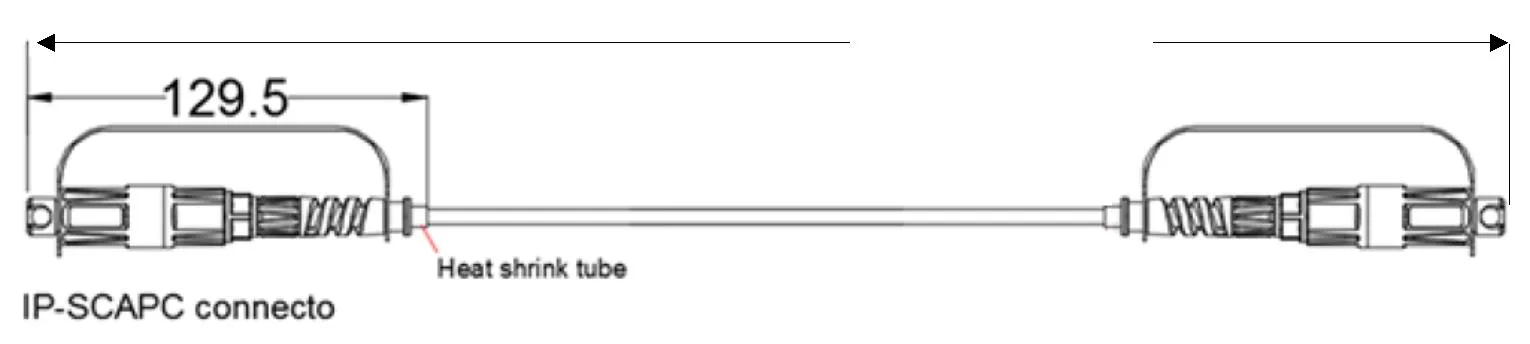

7. Gambar dimensi kabel patch

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

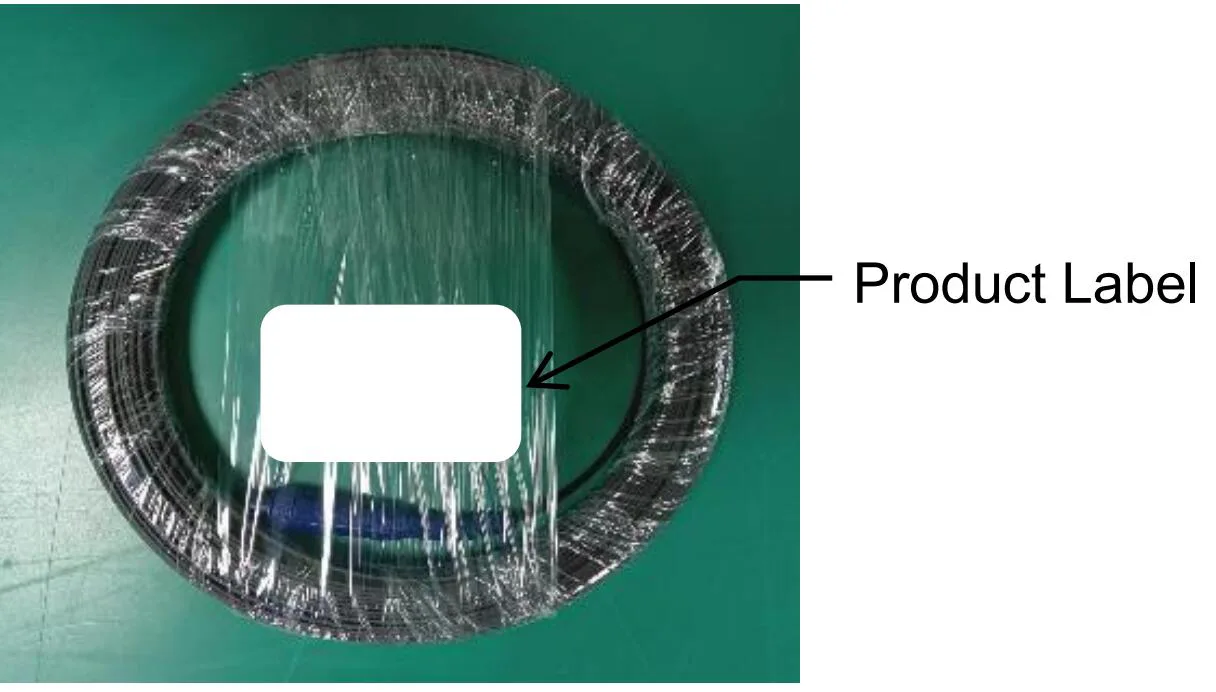

8. Paket

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

Persyaratan paket

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord
