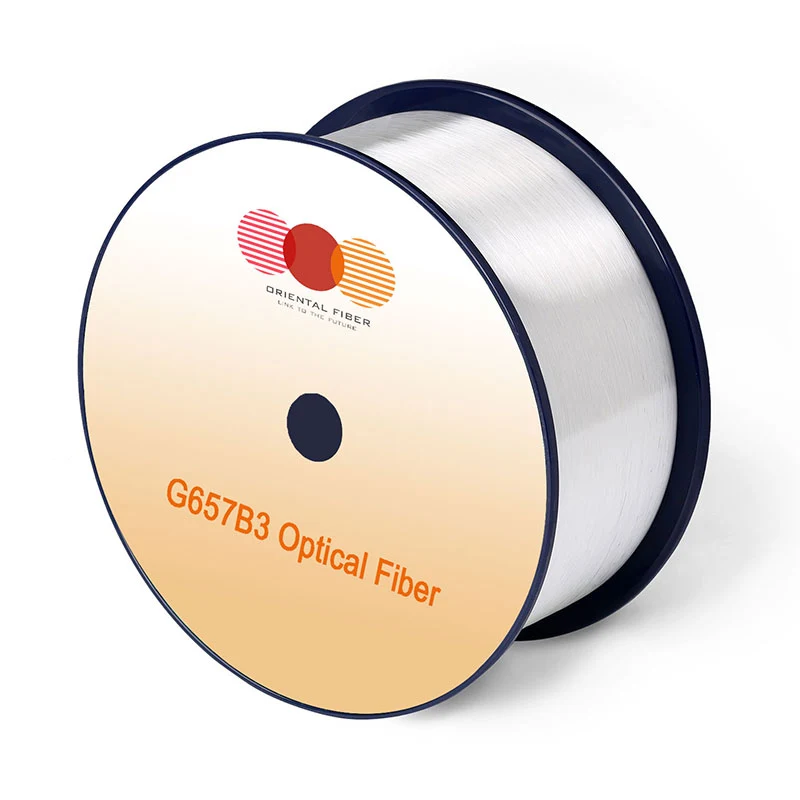

Serat optik mode tunggal G.657.B3

Fiber optik-mode tunggal G.657.B3 dirancang untuk fiber-to-the-home (FTTH), jaringan perusahaan, dan aplikasi lain yang membutuhkan kerugian lentur ultra-rendah pada jari-jari tikungan kecil.

mengirimkan permintaan

Deskripsi Produk

Aplikasi

● kabel tambalan serat dari berbagai struktur

● Jalur optik berkecepatan tinggi untuk jaringan serat-ke-rumah (FTTH)

● Kabel dengan persyaratan lentur minimal

● Komponen optik kecil

Standar produk

Kinerja optik lebih baik daripada yang direkomendasikan oleh ITU-T G.657.B3 dan IEC 60793-2-50 B6.B3, dengan jari-jari lentur serendah 5mm, yang dapat memenuhi kondisi instalasi yang kompleks di MDU dan FTTH, seperti sudut, pengikatan, tegangan beban tinggi, dll.

Karakteristik

● Radius lentur minimum dapat mencapai 5mm, yang sepenuhnya kompatibel dengan semua G.652.d serat optik

● Atenuasi rendah, memenuhi persyaratan operasi pita O-E-S-C-L

● Kehilangan lentur rendah, cocok untuk menuntut desain kabel optik termasuk kabel pita

● Parameter geometris yang akurat dan MFD besar memastikan kehilangan splicing yang rendah dan efisiensi splicing yang tinggi

● Nilai ND Tinggi, memenuhi umur layanan yang panjang pada radius lentur minimum

Spesifikasi

Karakteristik		Kondisi	Spesifik nilai	Unit
Optik Karakteristik
Atenuasi		1310nm	≤0.35	[db/km]
		1383nm （setelah penuaan H2）	≤0.35	[db/km]
		1550nm	≤0.21	[db/km]
		1625nm	≤0.23	[db/km]
Atenuasi vs. panjang gelombang Max. α perbedaan		1285-1330nm, di Referensi ke 1310nm	≤0.03	[db/km]
Atenuasi vs. panjang gelombang Max. α perbedaan		1525-1575nm, di Referensi ke 1550nm	≤0.02	[db/km]
Nol Panjang gelombang dispersi (λ0)		-	1300-1324	[nm]
Nol Slope Dispersi (S0)		-	≤0.092	[PS/(NM2 · km)]
PMD	Maksimum Serat individu	-	≤0.1	[ps/√km]
	Nilai Desain Tautan （M = 20 ， Q = 0,01%)	-	≤0.06	[ps/√km]
	Khas Nilai	-	0.04	[ps/√km]
Kabel Cuto ﬀ panjang gelombang (λcc)		-	≤1260	[nm]
Mode Diameter Lapangan （MFD）		1310nm	8.2-9.0	[μm]
Mode Diameter Lapangan （MFD）		1550nm	9.1-10.1	[μm]
Indeks refraksi kelompok yang efektif （ne ﬀ		1310nm	1.468	-
Indeks refraksi kelompok yang efektif （ne ﬀ		1550nm	1.469	-
Titik Diskontinuitas		1310nm	≤0.05	[db]
Titik Diskontinuitas		1550nm	≤0.05	[db]
Geometris Karakteristik
Kelongsong Diameter		-	125,0 ± 0,7	[μm]
Kelongsong Non-sirkularitas		-	≤0.7	[%]
Lapisan Diameter		-	235-245	[μm]
Pelapis-cladding Kesalahan konsentrisitas		-	≤12.0	[μm]
Lapisan Non-sirkularitas		-	≤6.0	[%]
Inti-cladding Kesalahan konsentrisitas		-	≤0.5	[μm]
Keriting (jari -jari)		-	≥4	[M]
Pengiriman Panjang		-	Ke atas hingga 25.2	[km/reel]
Karakteristik lingkungan		1310nm, 1550nm & 1625nm
Suhu Ketergantungan yang diinduksi atenuasi		-60 ℃ hingga +85 ℃	≤0.05	[db/km]
Kelembaban suhu Redaman siklus yang diinduksi		-10 ° C. hingga +85 ° C, 98% RH	≤0.05	[db/km]
Watersoak Ketergantungan yang diinduksi atenuasi		23 ° C, selama 30 hari	≤0.05	[db/km]
Lembap Ketergantungan panas yang diinduksi atenuasi		85 ° C. dan 85% RH ， untuk 30 hari	≤0.05	[db/km]
Kering Penuaan panas		85 ℃ ， selama 30 hari	≤0.05	[db/km]
Mekanis Spesifikasi
Bukti Tes		-	≥9.0	[N]
		-	≥1.0	[%]
		-	≥100	[kpsi]
Bendak makro Kerugian yang diinduksi	1 Balikkan mandrel dari Radius 10 mm	1550nm	≤0.03	[db]
	1 Balikkan mandrel radius 10 mm	1625nm	≤0.1	[db]
	1 Balikkan mandrel radius 7,5 mm	1550nm	≤0.08	[db]
	1 Balikkan mandrel dari Radius 7,5 mm	1625nm	≤0.25	[db]
	1 Berbalik mandrel radius 5 mm	1550nm	≤0.15	[db]
	1 Berbalik mandrel radius 5 mm	1625nm	≤0.45	[db]
Lapisan Kekuatan strip		khas kekuatan rata -rata	1.5	[N]
Lapisan Kekuatan strip		puncak memaksa	1.3-8.9	[N]
Dinamis Parameter Kelelahan (ND)		-	≥20	-
