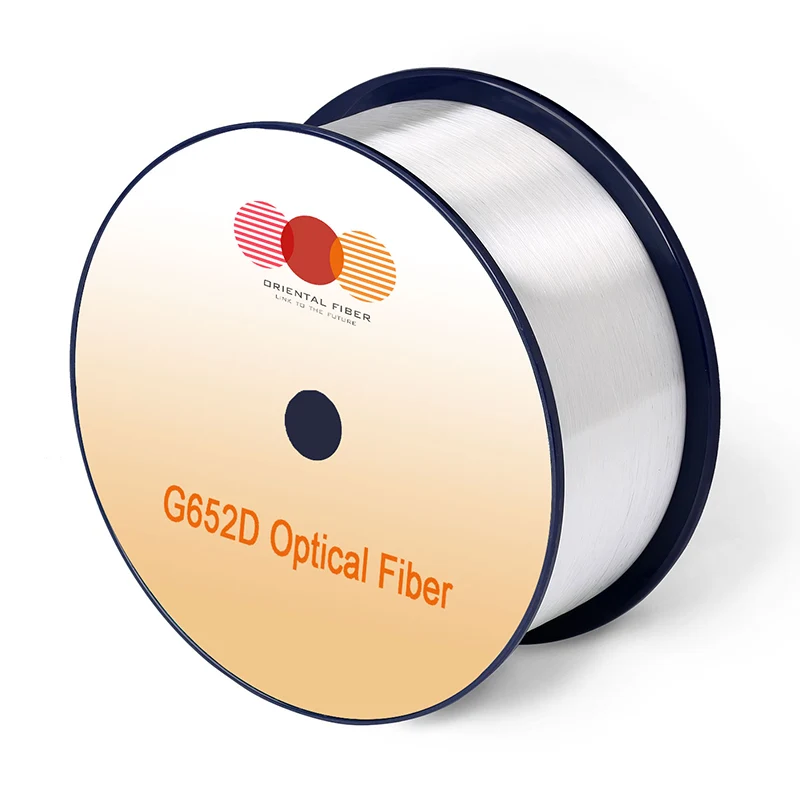

Karena spektrumnya yang tersedia luas dan kinerja optik yang sangat baik, serat optik mode tunggal G.652D adalah pilihan terbaik untuk mendukung berbagai aplikasi seperti Ethernet, Internet Protocol (IP), Asynchronous Transfer Mode (ATM), Synchronous Optical Network (SONET), dan multiplexing divisi panjang gelombang (WDM). Fiber menyediakan lebih banyak bandwidth untuk tulang punggung, area metropolitan, dan jaringan akses.
Serat memenuhi atau melampaui rekomendasi ITU-T G.652D dan IEC 60793-2-50 Tipe B1.3 Spesifikasi Serat.
Dirancang untuk beroperasi di seluruh rentang spektral 1260-1625 nm, memberikan 50% panjang gelombang yang lebih bermanfaat untuk meningkatkan kapasitas transmisi
Kinerja optik yang sangat baik mendukung teknologi transmisi berkecepatan tinggi seperti DWDM dan CWDM
Menjadi kompatibel dengan peralatan 1310 nm yang ada
Perlindungan yang baik dan stabilitas gaya strip yang sangat baik
Parameter geometris yang akurat yang memastikan kehilangan splicing rendah dan efisiensi splicing yang tinggi
|
Karakteristik |
Kondisi |
Nilai yang ditentukan |
Unit |
|
|
Karakteristik optik |
||||
|
Atenuasi |
1310nm |
≤0.34 |
[db/km] |
|
|
1383nm (setelah penuaan H2) |
≤0.34 |
[db/km] |
||
|
1550nm |
≤0.20 |
[db/km] |
||
|
1625nm |
≤0.24 |
[db/km] |
||
|
Atenuasi vs. panjang gelombang Max. α perbedaan |
1285-1330nm, mengacu pada 1310nm |
≤0.03 |
[db/km] |
|
|
1525-1575nm, mengacu pada 1550nm |
≤0.02 |
[db/km] |
||
|
Koefisien dispersi |
1285-1340nm |
-3.5 hingga 3.5 |
[ps/(nm · km)] |
|
|
1550nm |
≤18 |
[ps/(nm · km)] |
||
|
1625nm |
≤22 |
[ps/(nm · km)] |
||
|
Panjang gelombang dispersi nol (λ0) |
- |
1300-1324 |
[nm] |
|
|
Nol Dispersion Slope (S0) |
- |
≤0.092 |
[PS/(NM2 · km)] |
|
|
Nilai khas |
- |
0.086 |
[PS/(NM2 · km] |
|
|
PMD |
Serat individu maksimum |
- |
≤0.1 |
[ps/√km] |
|
Nilai Desain Tautan （M = 20 ， Q = 0,01%) |
- |
≤0.06 |
[ps/√km] |
|
|
Nilai khas |
- |
0.04 |
[ps/√km] |
|
|
Panjang gelombang cuto cuto (λcc) |
- |
≤1260 |
[nm] |
|
|
Mode Diameter Bidang （MFD） |
1310nm |
8.7-9.5 |
[μm] |
|
|
1550nm |
9.8-10.8 |
[μm] |
||
|
Indeks refraksi kelompok yang efektif （ne ff |
1310nm |
1.466 |
- |
|
|
1550nm |
1.467 |
- |
||
|
Titik diskontinuitas |
1310nm |
≤0.05 |
[db] |
|
|
1550nm |
≤0.05 |
[db] |
||
|
Karakteristik geometris |
||||
|
Diameter kelongsong |
- |
125,0 ± 0,7 |
[μm] |
|
|
Cladding non-sirkularitas |
- |
≤1.0 |
[%] |
|
|
Diameter lapisan |
- |
235-250 |
[μm] |
|
|
Kesalahan konsentrisitas pelapis-pelapis |
- |
≤12.0 |
[μm] |
|
|
Pelapisan non-sirkularitas |
- |
≤6.0 |
[%] |
|
|
Kesalahan konsentrisitas inti-cladding |
- |
≤0.6 |
[μm] |
|
|
Keriting (jari -jari) |
- |
≥4 |
[M] |
|
|
Panjang pengiriman |
- |
Hingga 50.4 |
[km/reel] |
|
|
Karakteristik lingkungan |
1310nm, 1550nm & 1625nm |
|||
|
Ketergantungan suhu yang diinduksi atenuasi |
-60 ℃ hingga +85 ℃ |
≤0.05 |
[db/km] |
|
|
Suhu suhu sikil terinduksi atenuasi |
-10 ° C hingga +85 ° C, 98% RH |
≤0.05 |
[db/km] |
|
|
Ketergantungan peredam air yang diinduksi oleh redaman |
23 ° C, selama 30 hari |
≤0.05 |
[db/km] |
|
|
Ketergantungan panas yang lembab diinduksi atenuasi |
85 ° C dan 85% RH ， selama 30 hari |
≤0.05 |
[db/km] |
|
|
Penuaan panas kering |
85 ℃, selama 30 hari |
≤0.05 |
[db/km] |
|
|
Spesifikasi mekanis |
||||
|
Tes bukti |
- |
≥9.0 |
[N] |
|
|
- |
≥1.0 |
[%] |
||
|
- |
≥100 |
[kpsi] |
||
|
Redaman terinduksi makro |
100 berputar di sekitar mandrel radius 30 mm |
1625nm |
≤0.05 |
[db] |
|
100 berputar di sekitar mandrel radius 25 mm |
1310nm dan 1550nm |
≤0.05 |
[db] |
|
|
1 Balikkan mandrel radius 16 mm |
1550nm |
≤0.05 |
[db] |
|
|
Gaya strip pelapis |
kekuatan rata -rata khas |
1.5 |
[N] |
|
|
kekuatan puncak |
1.3-8.9 |
[N] |
||
|
Dynamic Fatigue Parameter (ND) |
- |
≥20 |
- |
|
