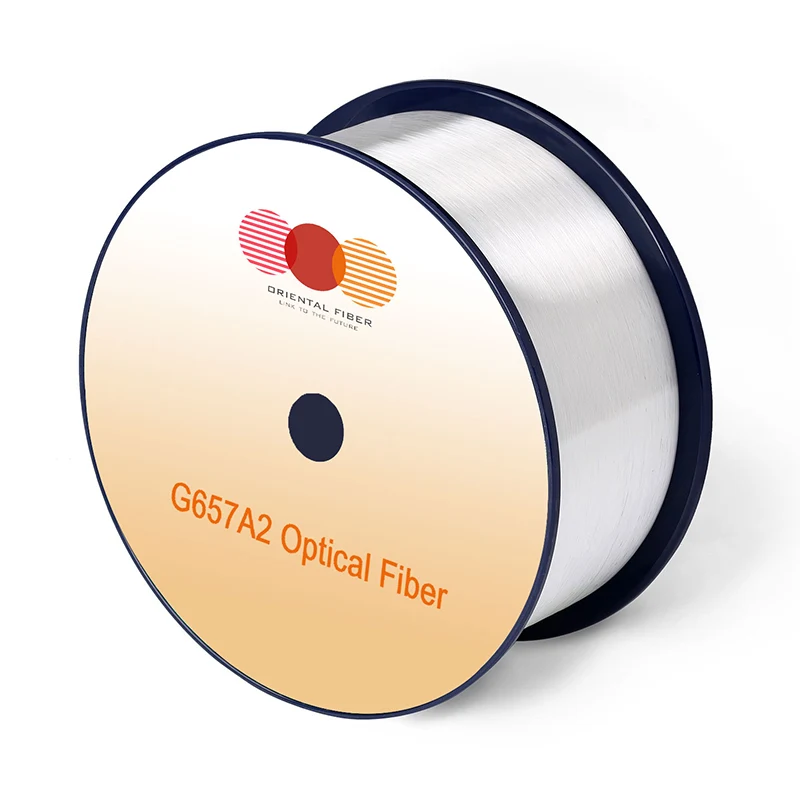

Serat optik mode tunggal G.657.A2

Karakteristik

Kondisi

Nilai yang ditentukan

Unit

Karakteristik optik

Atenuasi

1310nm

≤0.35

[db/km]

1383nm (setelah penuaan H2)

≤0.35

[db/km]

1460nm

≤0.25

[db/km]

1490nm

≤0.23

[db/km]

1550nm

≤0.21

[db/km]

1625nm

≤0.23

[db/km]

Atenuasi vs. panjang gelombang

Max. α perbedaan

1285-1330nm, mengacu pada 1310nm

≤0.03

[db/km]

1525-1575nm, mengacu pada 1550nm

≤0.02

[db/km]

Panjang gelombang dispersi nol (λ0)

-

1300-1324

[nm]

Nol Dispersion Slope (S0)

-

≤0.092

[PS/(NM2 · km)]

PMD

Serat individu maksimum

-

≤0.1

[ps/√km]

Nilai desain tautan (M = 20, Q = 0,01%)

-

≤0.06

[ps/√km]

Nilai khas

-

0.04

[ps/√km]

Panjang gelombang cuto cuto (λcc)

-

≤1260

[nm]

Mode Field Diameter (MFD)

1310nm

8.4-9.2

[μm]

1550nm

9.3-10.3

[μm]

Indeks Refraksi Grup Efektif (NE ff)

1310nm

1.466

-

1550nm

1.467

-

Titik diskontinuitas

1310nm

≤0.05

[db]

1550nm

≤0.05

[db]

Karakteristik geometris

Diameter kelongsong

-

125,0 ± 0,7

[μm]

Cladding non-sirkularitas

-

≤0.7

[%]

Diameter lapisan

-

235-245

[μm]

Kesalahan konsentrisitas pelapis-pelapis

-

≤12.0

[μm]

Pelapisan non-sirkularitas

-

≤6.0

[%]

Kesalahan konsentrisitas inti-cladding

-

≤0.5

[μm]

Keriting (jari -jari)

-

≥4

[M]

Panjang pengiriman

-

Hingga 50.4

[km/reel]

Karakteristik lingkungan

1310nm, 1550nm & 1625nm

Ketergantungan suhu yang diinduksi atenuasi

-60 ℃ hingga +85 ℃

≤0.05

[db/km]

Suhu suhu sikil terinduksi atenuasi

-10 ° C hingga +85 ° C, 98% RH

≤0.05

[db/km]

Ketergantungan air raya yang diinduksi

23 ° C, selama 30 hari

≤0.05

[db/km]

Ketergantungan panas yang lembab diinduksi atenuasi

85 ° C dan 85% RH, selama 30 hari

≤0.05

[db/km]

Penuaan panas kering

85 ℃, selama 30 hari

≤0.05

[db/km]

Spesifikasi Mekanis

Tes bukti

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[kpsi]

Redaman terinduksi makro

10 berbalik mandrel radius 15 mm

1550nm

≤0.03

[db]

10 berbalik mandrel radius 15 mm

1625nm

≤0.1

[db]

1 Balikkan mandrel radius 10 mm

1550nm

≤0.1

[db]

1 Balikkan mandrel radius 10 mm

1625nm

≤0.2

[db]

1 Balikkan mandrel radius 7,5 mm

1550nm

≤0.5

[db]

1 Balikkan mandrel radius 7,5 mm

1625nm

≤1.0

[db]

Gaya strip pelapis

kekuatan rata -rata khas

1.5

[N]

kekuatan puncak

1.3-8.9

[N]

Dynamic Fatigue Parameter (ND)

-

≥20

-
