Seri Tunggal Seri CWDM (1x2)

ParameterSimbolPertunjukanSatuanRentang panjang gelombangWr1260 ~ 1620nmPanjang gelombang pusat saluranCw1271、1291、1311 、 1331 、 1351、13711471、1491、1511 、 1531 、 1551、1571nmJarak saluranSp20nmPassband Bandwidth@-1dbPbλc ± 6,5nmKehilangan penyisipanIlPassband: ≤0.40dbRefleksi: ≤0.40dbIsolasi sal......

mengirimkan permintaan

Deskripsi Produk

Parameter	Simbol	Pertunjukan	Satuan
Rentang panjang gelombang	Wr	1260 ~ 1620	nm
Panjang gelombang pusat saluran	Cw	1271、1291、1311 、 1331 、 1351、1371 1471、1491、1511 、 1531 、 1551、1571	nm
Jarak saluran	Sp	20	nm
Passband Bandwidth@-1db	Pb	λc ± 6,5	nm
Kehilangan penyisipan	Il	Passband: ≤0.40	db
Kehilangan penyisipan	Il	Refleksi: ≤0.40	db
Isolasi saluran yang berdekatan	Besar	≥ 30	db
Isolasi saluran yang tidak berdekatan	ISON	≥ 40	db
Isolasi saluran refleksi	Isor	≥ 13	db
Kerugian tergantung polarisasi	PDL	≤ 0,1	db
Kehilangan kembali	Rl	≥ 50	db
Directivity	Dir	≥ 50	db
Dispersi Mode Polarisasi	PMD	≤ 0,1	db
Daya input optik	P	≤ 300	MW
Suhu operasi	Atas	-25 ~ +70	℃
Suhu penyimpanan	TSP	-40 ~ +85	℃
Tipe serat		Corning SMF-28 Ultra Fiber (G657 A1), Bare Fiber
Panjang serat		≥1.2	m
Dimensi paket	Pkg	Φ4.0 × 30 Φ5.5 × 35 atau φ5.5 × 38	mm

Catatan: 1. Semua spesifikasi tidak termasuk konektor.

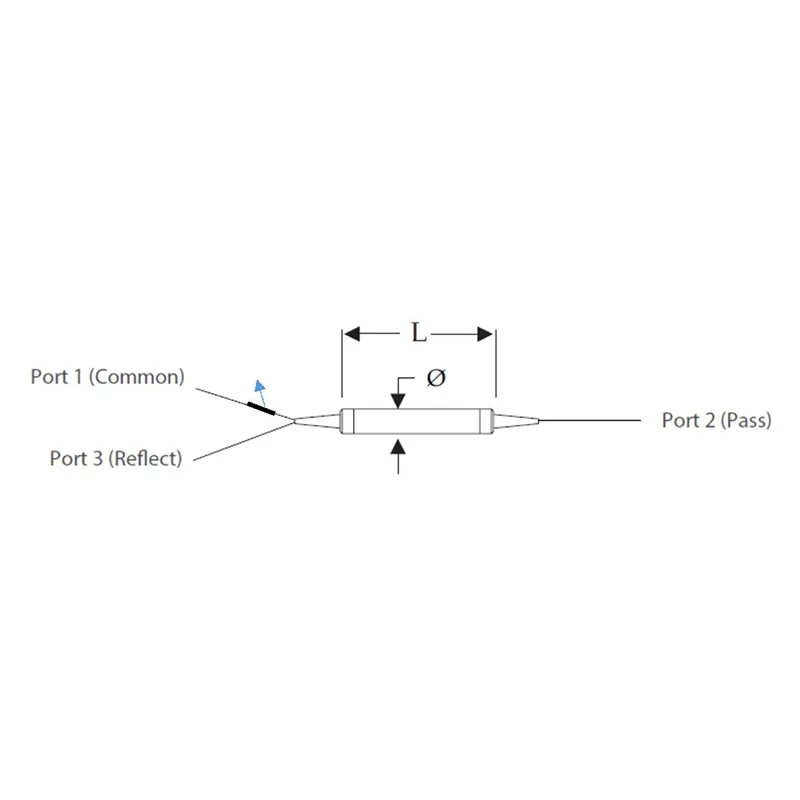

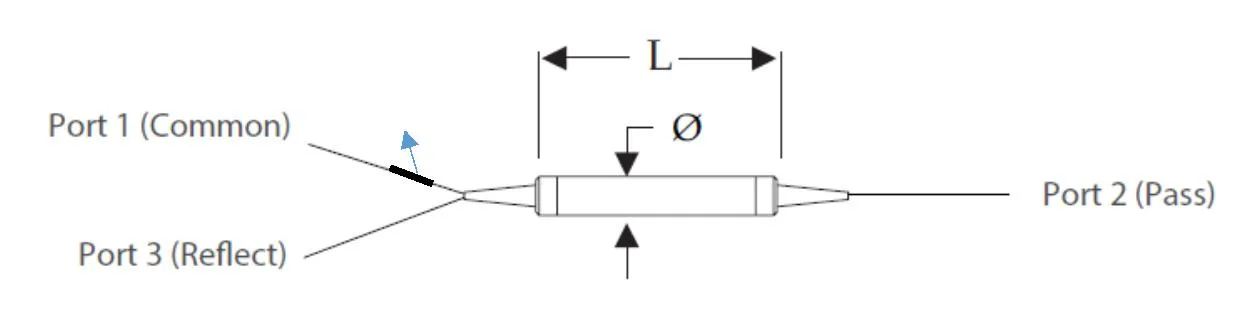

Gambar mekanik (unit ： mm)

Single Channel CWDM Series (1x2)
