6 Saluran Compact CWDM (CCWDM)

ParameterSimbolPertunjukanSatuanRentang panjang gelombangWr1260 ~ 1620nmPanjang gelombang pusat saluranCw1271 ~ 1371 & 1371 ~ 1271 (Mux & Demux)1471 ~ 1571 & 1571 ~ 1471 (MUX & DEMUX)nmJarak saluranSp20nmPassband Bandwidth@-1dbPbλc ± 6,5nmRiak passband≤ 0,5dbKehilangan penyisipa......

mengirimkan permintaan

Deskripsi Produk

Parameter	Simbol	Pertunjukan	Satuan
Rentang panjang gelombang	Wr	1260 ~ 1620	nm
Panjang gelombang pusat saluran	Cw	1271 ~ 1371 & 1371 ~ 1271 (Mux & Demux) 1471 ~ 1571 & 1571 ~ 1471 (MUX & DEMUX)	nm
Jarak saluran	Sp	20	nm
Passband Bandwidth@-1db	Pb	λc ± 6,5	nm
Riak passband		≤ 0,5	db
Kehilangan penyisipan	Il	Saluran Awal: ≤0.50	db
Kehilangan penyisipan	Il	Saluran terakhir: ≤1.80	db
Isolasi saluran yang berdekatan	Besar	≥ 30	db
Isolasi saluran yang tidak berdekatan	ISON	≥ 40	db
Kerugian tergantung polarisasi	PDL	≤ 0,15	db
Kehilangan kembali	Rl	≥ 55	db
Directivity	Dir	≥ 50	db
Dispersi Mode Polarisasi	PMD	≤ 0,1	db
Daya input optik	P	≤ 300	MW
Suhu operasi	Atas	-25 ~ +70	℃
Suhu penyimpanan	TSP	-40 ~ +85	℃
Tipe serat		Fiber Corning SMF-28Ultra (G657 A1), Bare Fiber
Panjang serat		≥1.2	m

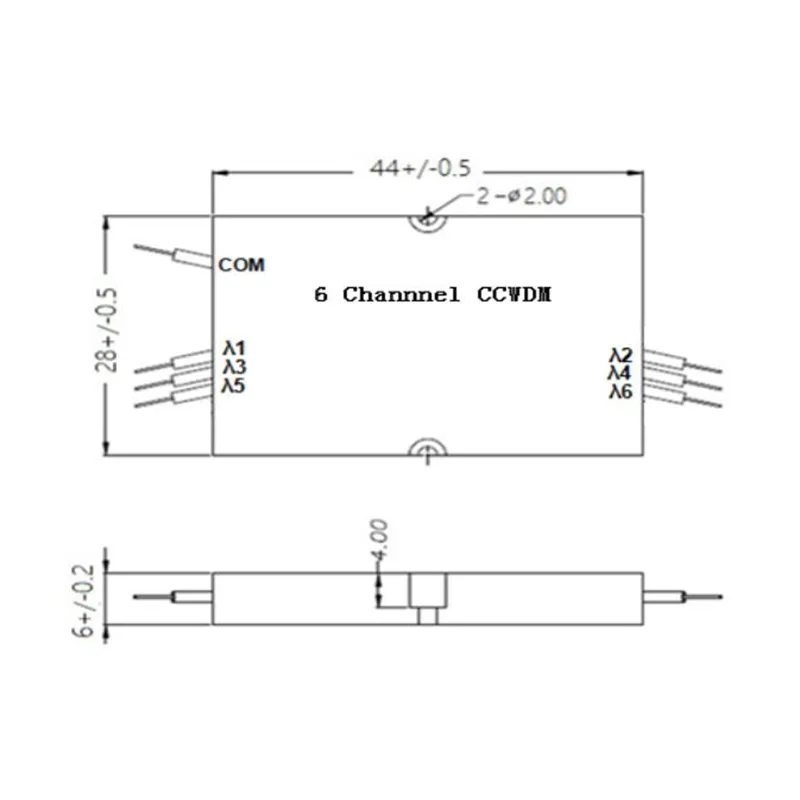

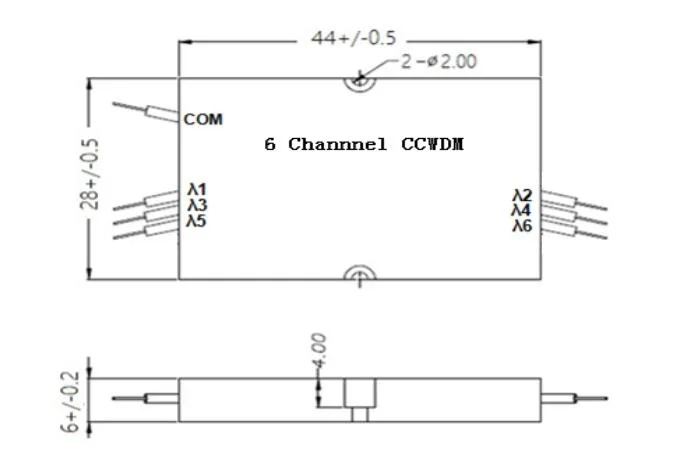

Dimensi paket	Pkg	44x28x6	mm
