Kotak distribusi kabel serat optik pra-konektor GFS-16SX

1. Jenderal

1.1 Deskripsi

Kotak distribusi optik pra-terkoneksi sebagai peralatan simpul distribusi jaringan FTTX paling canggih, menyediakan koneksi yang cepat dan andal, perlindungan yang baik dan manajemen untuk jaringan FTTX.

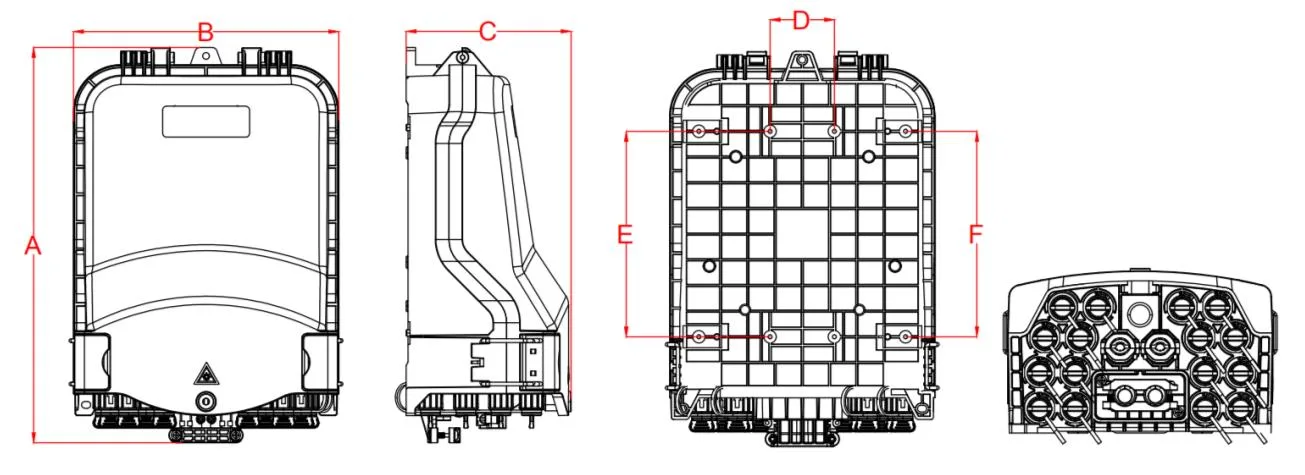

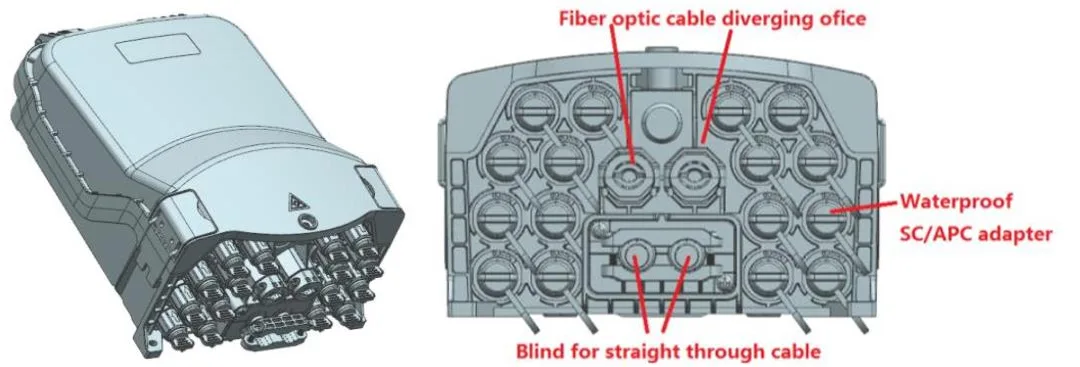

Penampilan GFS-16SX

1.2 Standar Mematuhi

Produksi yang ditawarkan dirancang, diproduksi dan diuji sesuai dengan standar sebagai berikut:

1.3 Lingkungan Aplikasi

2. Karakteristik

1. Desain Struktur Lanjutan, Operasi Mudah dan Perutean yang Wajar.

2. Bahan: pp+gf.

3. Bukti kelembaban, tahan air, tahan debu, anti-penuaan.

4. Level Perlindungan hingga IP65.

5. 1 entri kabel optik oval, 2 entri kabel optik cabang dan 16 adaptor pra-terhubung.

6. Berbagai baki sambungan tersedia.

7. Metode Instalasi: Pole-Mounted, Aerial-Mounted, Dinding-Mounted.

8. Dapat dilengkapi dengan baki penyimpanan kabel drop untuk memenuhi penyimpanan kabel bundar 5mm 50 meter.

3. Spesifikasi

3.1 Spesifikasi Mekanis

4. Konfigurasi

4.1 Parameter Optik Utama

Parameter optik yang ditunjukkan pada tabel di atas adalah nilai default, dan dapat disesuaikan sesuai dengan persyaratan.

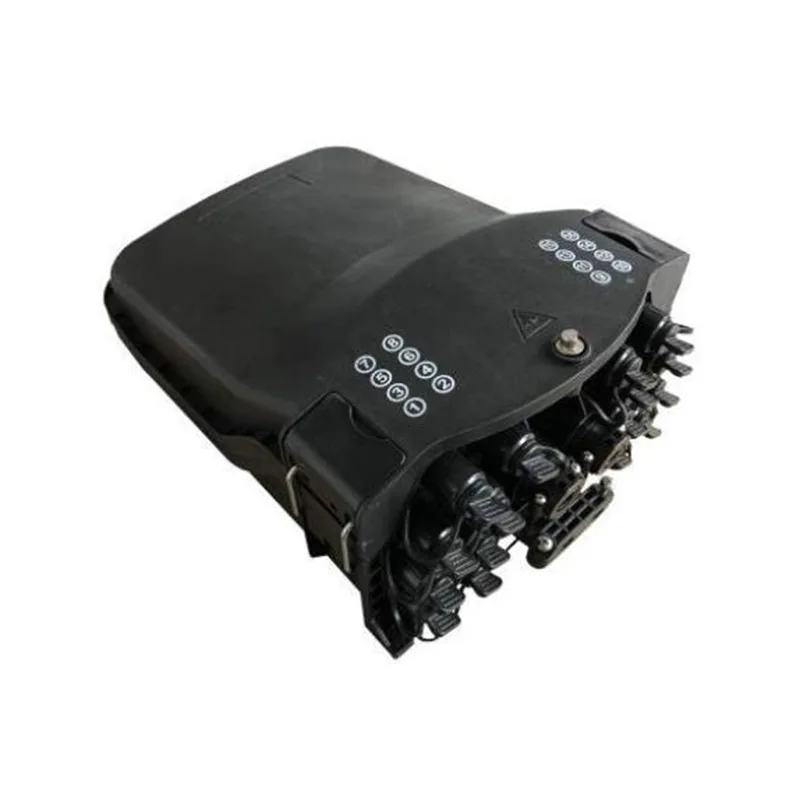

5. Gambar Produk

5.1 Cara kabel produk:

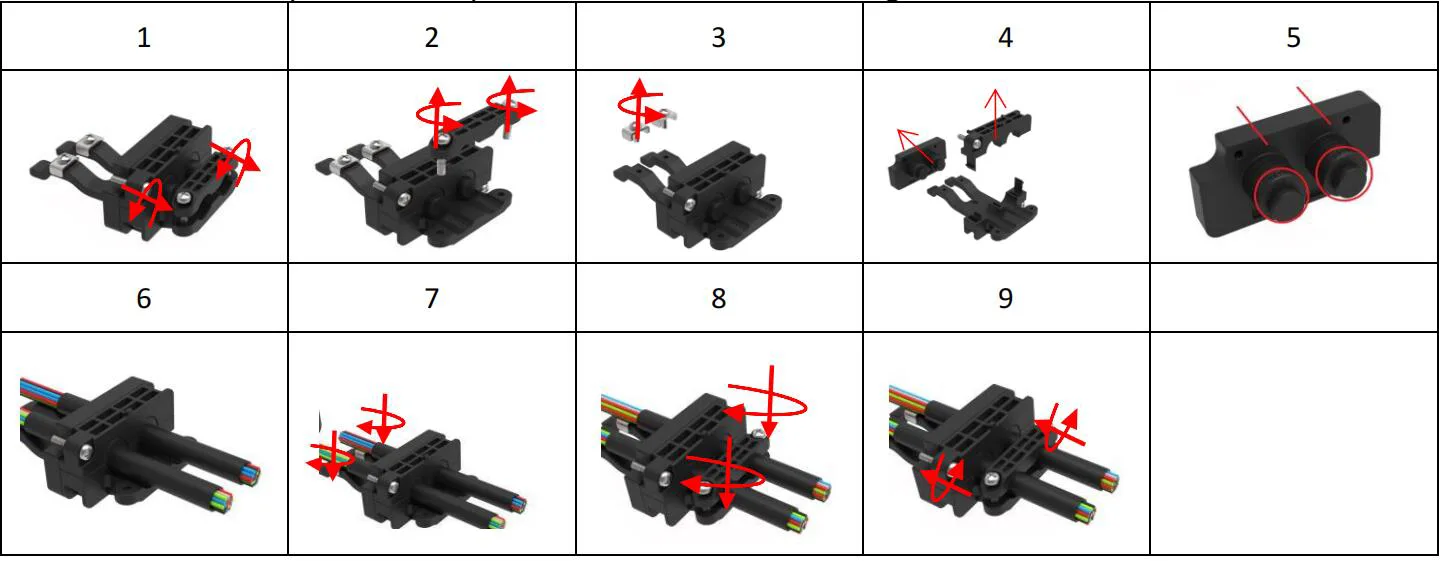

5.2 Steker Cepat

1. Longgarkan sekrup dan lepaskan koneksi.

2. Longgarkan sekrup dan lepaskan pelat tekanan.

3. Longgarkan sekrup pada pelat kompresi anggota kekuatan.

4. Lepaskan colokan karet dan bagian plastik.

5. Potong steker karet sesuai dengan ukuran kabel yang diperlukan.

6. Lewati kabel yang dilucuti melalui steker karet dan rakit kabel dengan steker karet.

7. Perkenalkan anggota kekuatan ke dalam penutup, tekan pelat tekanan, dan kencangkan sekrup untuk memperbaiki anggota kekuatan.

8. Tekan pelat tekanan dan kencangkan sekrup untuk memperbaiki kabel optik.

9. Dorong komponen dengan kabel optik ke bagian bawah dan kencangkan sekrup.

5.3 Bifurkasi Kabel Serat Optik

5.4 Cara Kabel Produk

Diagram perutean GFS-16SX

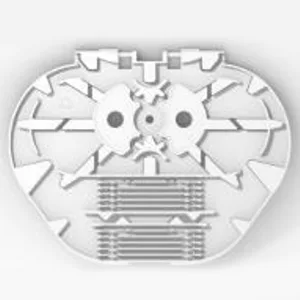

5.5 Baki Splicing

Barang	Baki splicing a	Baki menyambung b	Baki splitter A-1	Baki penyambungan c
Ukuran (H*w*d, mm)	134*104*8	134*104*4	134*104*8
Berat Bersih (kg)	0.021	0.015	0.021
Gambar
Warna	RAL7035	RAL7035	RAL7035
Bahan	Pc+abs	Pc+abs	Pc+abs
Penyambungan kapasitas nampan (Core)	12 (2 lapisan lengan pelindung panas yang dapat menyusut)	8 (1 lapisan lengan pelindung panas yang dapat menyusut)	6 (2 lapisan lengan pelindung panas yang dapat menyusut)
Kapasitas pembagi nampan (PC)	1 (PLC 1x2, 1x4, 1x8, 0,9mm serat, 60x7x4mm)	/	1  (PLC 1x16, 0,9mm serat, 60x12x4mm)
Maksimum (PC)	4	8	4
Default (pcs)	2	/	/
Catatan: 1. Baki di atas dapat dicampur sesuai dengan persyaratan. 2. Aturan konfigurasi: 1a = 2b = 2c = 1d = 1e = 2f 3. Jenis -jenis cakram serat meningkat terus menerus

Barang	Baki penyambungan c	Baki splicing d	Baki splicing e	Sambungan Baki E-1
Dimensi (h* W*d, mm)	136*104*4	136*104*8	135*125*8	135*125*8
Berat Bersih (kg)	0.018	0.024	0.033	0.033
Gambar
Warna	RAL7035	RAL7035	RAL7035	RAL7035
Bahan	Pc+abs	Pc+abs	Pc+abs	Pc+abs
Penyambungan kapasitas nampan (Core)	12 (1 lapisan lengan pelindung panas yang dapat menyusut)	24 (2 lapisan lengan perlindungan panas yang dapat menyusut)	24 (2 lapisan lengan perlindungan panas yang dapat menyusut)	18 (2 lapisan lengan perlindungan panas yang dapat menyusut)
Kapasitas pembagi nampan (PC)	/	/	1 (PLC 1x2, 1x4, 1x8, 0,9mm serat, 60x7x4mm)	1 (PLC 1x16, 0,9mm serat, 60x12x4mm)
Maksimum (PC)	8	4	4	4
Default (pcs)	/	/	/	/
Catatan: 1. Baki di atas dapat dicampur sesuai dengan persyaratan. 4. Aturan Konfigurasi: 1a = 2b = 2c = 1d = 1e = 2f 3. Jenis -jenis cakram serat meningkat terus menerus

5.3 Aksesori

TIDAK.	Nama bagian	Gambar referensi	Satuan	Kuantitas	Komentar
1	Pengguna Manusia	/	PC	1	DI DALAM
2	Laporan Tes Pembagi	/	PC	1	DI DALAM
3	Kunci		PC	1	Tipe "D"
4	Lengan perlindungan panas yang dapat disusun		PC	16	L = 45mm, Opsional sebagai permintaan pelanggan
5	Ikatan kabel nilon		PC	10	3x100mm
6	Tabung Perlindungan Serat Bare		PC	1	OD5mm x 50cm
7	Kit yang dipasang di dinding		mengatur	1	Opsional sebagai permintaan pelanggan. Steker plastik yang diperluas φ7.5x40mm, Sekrup mandiri phillips m5x40mm.
8	Kit yang dipasang di tiang		mengatur	1	Opsional sebagai permintaan pelanggan
9	Kit yang dipasang di udara		mengatur	1	Opsional sebagai permintaan pelanggan
10	Jatuhkan baki penyimpanan kabel		PC	2	Opsional sebagai permintaan pelanggan

6. Karakteristik Lingkungan

Produk ini sesuai dengan Petunjuk Perlindungan Lingkungan ROHS, dan kandungan timbal, kadmium, merkuri, kromium heksavalen, biphenyl polibrominasi (PBB) dan difenil eter polibrominasi (PBDE) tidak melebihi batasnya.

7. Instalasi

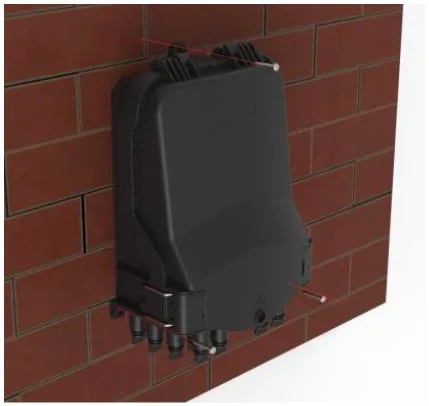

7.1. Instalasi yang dipasang di dinding

Bor 3 lubang di dinding sesuai dengan dimensi pada Tabel 2, tempatkan plugφ7.5*40, tempatkan kotak untuk mencocokkan lubang dan gunakan sekrup untuk mengikat.

Instalasi Dinding yang Dipasang

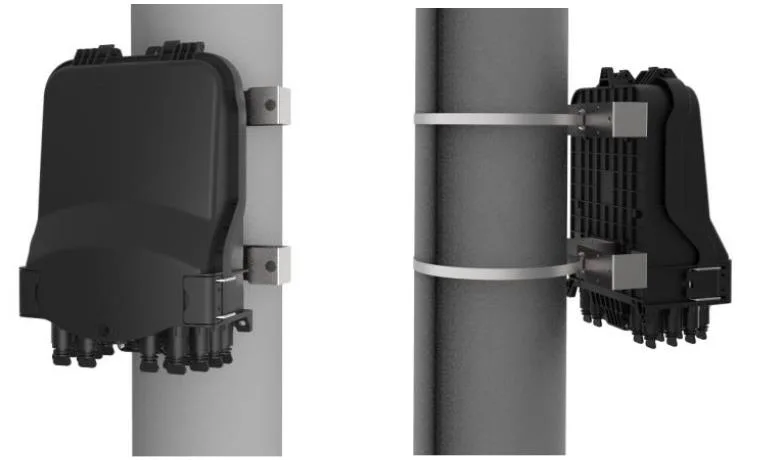

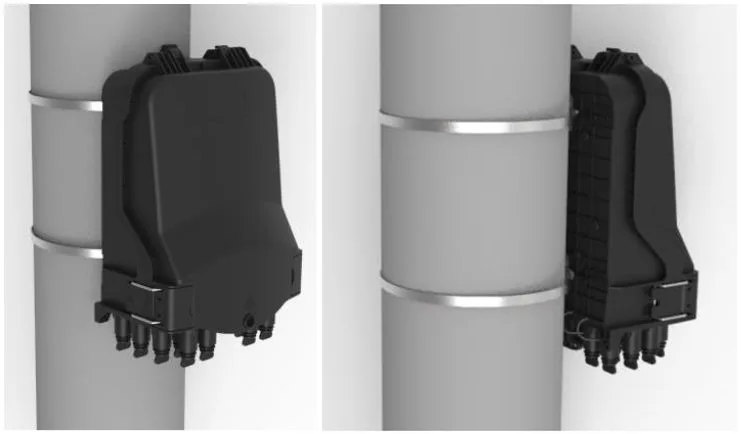

7.2. Instalasi yang dipasang di tiang

Lewati cincin lingkaran melalui slot pelat belakang dan perbaiki di tiang telekomunikasi

Instalasi yang Dipasang Tiang

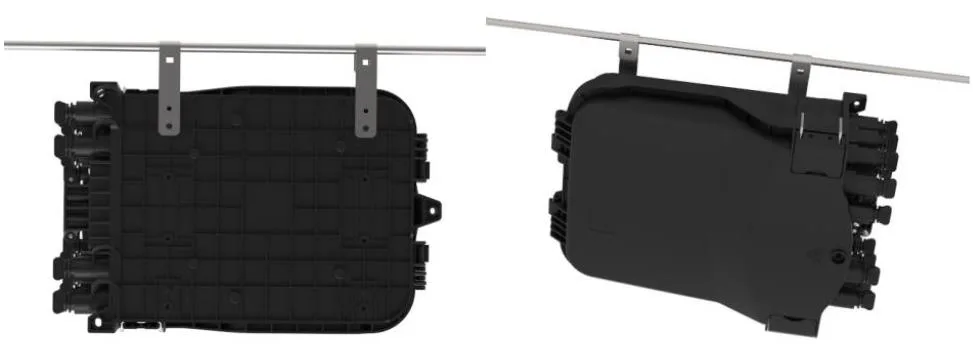

7.3 Struktur overhead

Ikat keduanya yang dipasang pada sasis overhead digantung di kawat, dan kemudian melesat, mencegah case jatuh. (PIC 6)

Struktur overhead

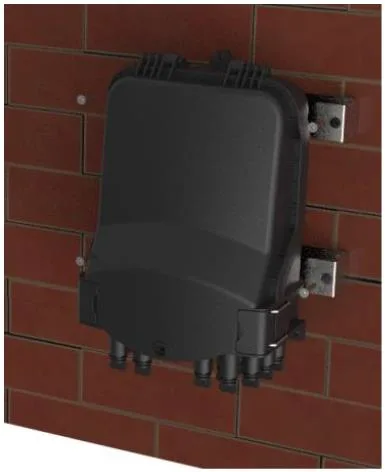

7.4 Instalasi yang dipasang di dinding (dengan baki penyimpanan kabel drop)

Bor 4 lubang di dinding sesuai dengan dimensi lubang pemasangan baki penyimpanan kabel drop, tempatkan steker ekspansi φ 7.5 * 40, tempatkan kotak untuk mencocokkan lubang, dan kencangkan dengan sekrup.

Instalasi yang dipasang di dinding (dengan baki penyimpanan kabel drop)

7.5 Instalasi yang dipasang di tiang (dengan baki penyimpanan kabel drop)

Lewati sabuk stainless steel melalui slot baki penyimpanan kabel drop dan perbaiki pada tiang dengan gesper.

Instalasi yang dipasang di tiang (dengan baki penyimpanan kabel drop)

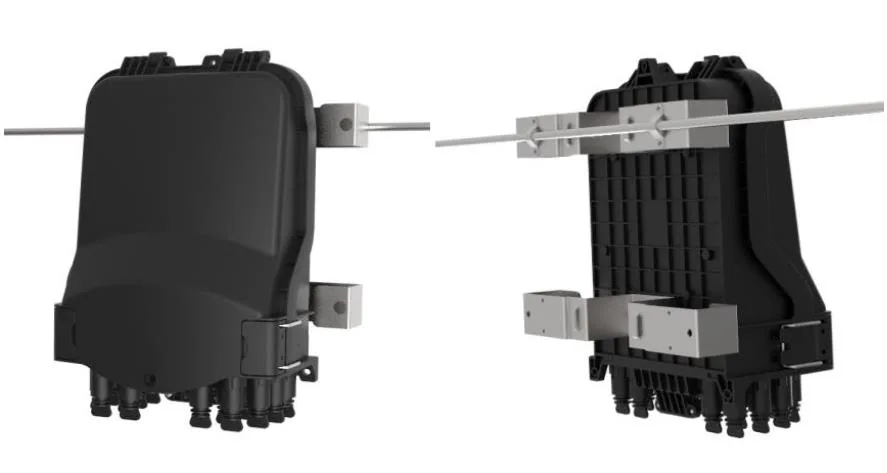

7.6. Instalasi yang dipasang di udara (dengan baki penyimpanan kabel drop)

Gunakan pelat logam kecil untuk memperbaiki kotak distribusi ke messenger.

Instalasi yang dipasang di udara (dengan baki penyimpanan kabel drop)

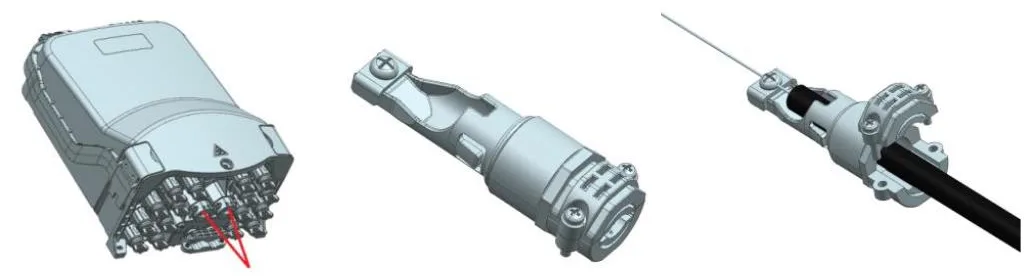

8. Operasi Konektor

8.1 Adaptor Pra -Terhubung - A （E）

⚫ Putar bagian panah dari konektor serat berlawanan arah jarum jam dan keluarkan tutup debu.

⚫ Bagian panah dari konektor serat di atas, masukkan konektor serat ke dalam soket dan kemudian putar panah bagian searah jarum jam.

8.2 Adaptor Pra -Terhubung - B （XL）

⚫ Masukkan steker konektor serat optik SC melalui bagian yang longgar secara bergantian, dan kemudian colokkan ke adaptor;

⚫ Pasang XL Pre Connected Adapter Breath pada adaptor dengan kunci plastik;

⚫ Masukkan steker pegas snap ke dalam selubung;

⚫ Penjepit kabel harus dipasang dan saluran harus dekat dengan steker;

⚫ Sekrup tutup kursi penjepit kabel kulit pada selubung searah jarum jam

8.3 Adaptor Pra -Terhubung - C

⚫ Dorong cincin geser pada steker preformed serat optik ke arah panah untuk menghilangkan tutup debu; Tekan tombol untuk mengeluarkan tutup debu pada adaptor ke arah panah.

⚫ Sejajarkan tubuh steker yang dibentuk sebelumnya dengan gesper adaptor sampai diikat. Hubungkan kedua penutup debu dengan cara yang sama.

⚫ Steker prefabrikasi yang dipasang mendorong cincin geser untuk melepaskan gesper, dan kemudian tarik tubuh utama ke belakang untuk memisahkannya.

8.4 Adaptor Pra -Terhubung - D

⚫ Putar colokan yang terhubung dengan searah jarum jam dan buka penutup plug dan debu yang terhubung ke arah panah.

⚫ Sambungkan plug D yang terhubung pra dan adaptor D yang terhubung ke arah panah, dan putar colokan searah jarum jam untuk memperbaikinya.

8.5 Adaptor Pra -Terhubung - E (A)

⚫ Putar colokan yang terhubung dengan searah jarum jam dan buka colokan dan tutup debu yang terhubung ke arah panah

⚫ Hubungkan plug E yang terhubung pra dan adaptor E yang terhubung ke arah panah, dan putar steker searah jarum jam untuk memperbaikinya.

8.6 Adaptor Pra -Terhubung - SC

⚫ Masukkan steker konektor serat optik SC melalui bagian yang longgar secara bergantian, dan kemudian colokkan ke adaptor;

⚫ Pasang XL Pre Connected Adapter Breath pada adaptor dengan kunci plastik;

⚫ Masukkan steker pegas snap ke dalam selubung;

⚫ Penjepit kabel harus dipasang dan saluran harus dekat dengan steker;

⚫ Sekrup tutup kursi penjepit kabel kulit pada selubung searah jarum jam.

8.7 Adaptor Pra -Terhubung - G

9. Paket

1 pc dalam tas gelembung, 420*350mm;

1 pc dalam karton kecil, 340*230*150mm, berat kotor 1,5kg;

10 pcs dalam karton bergelombang besar, 480*360*805 mm, berat kotor adalah 16kg.
