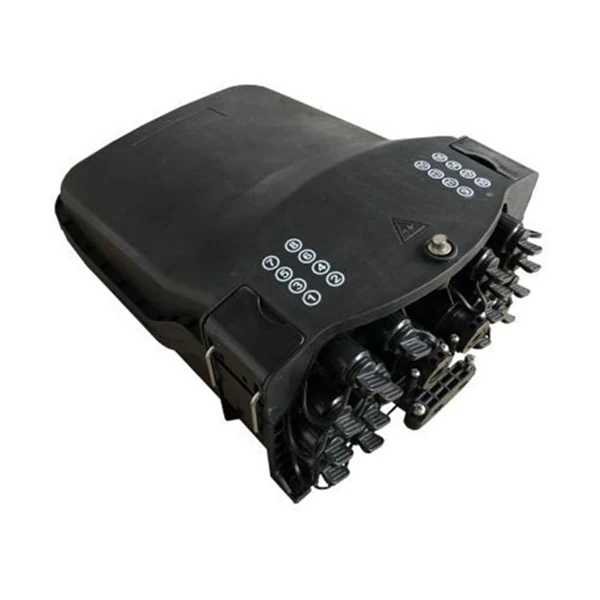

48 Kotak Distribusi Kabel Serat Optik Pra-konektor Inti Serat

Kotak Distribusi Kabel Serat Optik Pra-konektor Inti Serat 48 oleh Orientalfiber adalah solusi tingkat profesional yang dirancang untuk menyederhanakan penerapan jaringan FTTX. Sebagai produk andalan Jiangsu Xuben Photoelectric Technology Co., Ltd, kotak distribusi ini mengintegrasikan penyambungan, pemisahan, dan sambungan terminal serat ke dalam satu wadah dengan daya tahan tinggi.

mengirimkan permintaan

Deskripsi Produk

Kotak Distribusi Kabel Serat Optik Pra-konektor 48-Core dirancang khusus untuk skenario teknik telekomunikasi luar ruangan. Dikembangkan sesuai dengan standar teknik pabrikan Cina Orientalfiber, produk ini menempatkan fokus utama pada keandalan struktural dan stabilitas operasional jangka panjang. Penutup produk dibuat dari bahan PP atau PC+ABS berkekuatan tinggi, menawarkan ketahanan yang kuat terhadap air, debu, dan penuaan. Dengan peringkat perlindungan IP65, ini menjamin stabilitas koneksi serat optik internal bahkan dalam lingkungan yang kompleks dan menuntut. Struktur internal telah dioptimalkan untuk memfasilitasi manajemen radius tikungan serat yang efektif dan perutean kabel yang teratur; ia dilengkapi adaptor pra-konektor dan mendukung berbagai konfigurasi baki penyambungan, sehingga meningkatkan efisiensi pemasangan dan menyederhanakan prosedur pemeliharaan. Mendukung berbagai metode pemasangan—termasuk pemasangan tiang, pemasangan di udara, dan pemasangan di dinding—kotak distribusi ini cocok untuk aplikasi FTTH dan berbagai persyaratan penerapan jaringan serat optik luar ruangan.

Spesifikasi Teknik dan Integritas Material

Untuk infrastruktur telekomunikasi luar ruang, ketahanan material sangatlah penting. Ituserat oriental 48 Kotak Distribusi Kabel Serat Optik Pra-konektor Inti Seratdirancang untuk tahan terhadap beragam tekanan lingkungan tanpa degradasi.

Bahan Perumahan: Terbuat dari campuran PP (Polypropylene) atau PC+ABS (Polycarbonate dan Acrylonitrile Butadiene Styrene) yang berdampak tinggi untuk perlindungan mekanis yang unggul.
Ketahanan Lingkungan: Direkayasa agar tahan lembab, tahan air, tahan debu, dan anti penuaan.
Perlindungan Ingress: Tingkat perlindungan mencapai IP65, memastikan komponen internal tetap kering dan berfungsi selama hujan lebat atau kondisi kelembaban tinggi.

Arsitektur Teknis dan Manajemen Kapasitas

Tata letak internal48 Kotak Distribusi Kabel Serat Optik Pra-konektor Inti Seratberfokus pada perlindungan radius tikungan dan perutean kabel terorganisir untuk mencegah redaman sinyal dan kelelahan pemeliharaan.

Konfigurasi Inlet/Outlet: Dilengkapi 1 titik masuk kabel optik oval dan 2 entri kabel cabang, memfasilitasi manajemen kabel tulang punggung serbaguna.
Antarmuka Adaptor: Dilengkapi dengan 16 adaptor yang telah terhubung sebelumnya, secara signifikan mengurangi waktu yang diperlukan untuk instalasi lapangan dan biaya tenaga kerja teknisi.
Opsi Baki Sambungan: Tersedia dua jenis baki sambungan untuk mengakomodasi kebiasaan penyambungan fusi dan kepadatan serat yang berbeda.
Penyimpanan Kabel Jatuhkan: Dirancang untuk menampung baki penyimpanan kabel jatuhkan opsional, yang mampu mengelola kabel bundar 5 mm hingga 50 meter, yang penting untuk menjaga kerapian lokasi dalam instalasi FTTH perumahan.

Skenario Penerapan Serbaguna

serat orientalmemastikan bahwa48 Kotak Distribusi Kabel Serat Optik Pra-konektor Inti Seratberadaptasi dengan infrastruktur yang ada daripada memerlukan modifikasi yang mahal. Dukungan untuk beberapa metode pemasangan memungkinkan penggunaan perangkat keras yang konsisten di berbagai medan:

Dipasang di tiang: Dioptimalkan untuk penerapan berbasis tiang di pedesaan atau utilitas.
Dipasang di udara: Cocok untuk bentang kabel overhead antar gedung.
Dipasang di dinding: Dirancang untuk MDU perkotaan (Unit Multi-Tempat Tinggal) atau fasad bangunan industri.

Keterangan

Kotak distribusi optik pra-konektor sebagai peralatan simpul distribusi jaringan FTTX paling canggih, menyediakan koneksi cepat dan andal, perlindungan dan manajemen yang baik untuk jaringan FTTX.

Standar Mematuhi

Kotak distribusi kabel serat optik pra-konektor inti serat 48 dirancang, diproduksi, dan diuji sesuai dengan standar sebagai berikut:

ITU-T G.652	Karakteristik dari serat optik mode tunggal
IEC 60794-1-1	Optik kabel fiber-bagian 1-1: Spesifikasi Generik-Umum
IEC 60794-1-2	Optik kabel serat-bagian 1-2: Spesifikasi Generik-Uji kabel optik dasar prosedur

Spesifikasi

Model: XB-16SX	Spesifikasi	Komentar
Eksternal dimensi (mm)	319.3214133(ABC)
Instalasi posisi lubang (mm)	52166166(DxExF)
Warna	PANTONE 428C	Dapat disesuaikan
Ukuran dan jumlah lubang kabel optik	1 entri kabel optik oval, 2 cabang entri kabel optik dan 16 adaptor yang sudah terhubung sebelumnya
Fusi kapasitas (Maks)	48	Baki A ,12x4=48, 2 lapis selongsong pelindung sambungan yang dapat menyusut karena panas.
	64	Baki B, 8x8=64, 1 lapis selongsong pelindung sambungan yang dapat menyusut karena panas.
	96	Baki C, 8x12=96, 1 lapis selongsong pelindung sambungan yang dapat menyusut karena panas.
	96	Baki D, Baki E, 24x4=96, 2 lapis selongsong pelindung sambungan yang dapat menyusut karena panas.
Mikro Pemisah PLC	1x2	Ukuran pemisah: 60x7x4mm. Dapat dipasang di tipe A dan tipe Baki penyambungan E, 1 PC per baki penyambungan.
	1x4
	1x8
	1*16	Ukuran pemisah: 60x12x4mm. Dapat dipasang di tipe A-1, dan tipe baki penyambungan E-1, 1 PC per baki penyambungan.
Ke diameter kabel terbesar (mm)	ᴓ8~18
Maksimal ukuran lubang cabang (mm)	ᴓ16
IP tingkat perlindungan	IP65
Sifat mudah terbakar	HB (Konvensional)	dapat disesuaikan menurut persyaratan
Netral uji semprotan garam (NSS)	48 h	dapat disesuaikan menurut persyaratan
