Kotak distribusi kabel serat optik pra-konektor GFS-008-013C

1. Jenderal

1.1 Deskripsi

Kotak distribusi optik pra-terkoneksi sebagai peralatan simpul distribusi jaringan FTTX paling canggih, menyediakan koneksi yang cepat dan andal, perlindungan yang baik dan manajemen untuk jaringan FTTX.

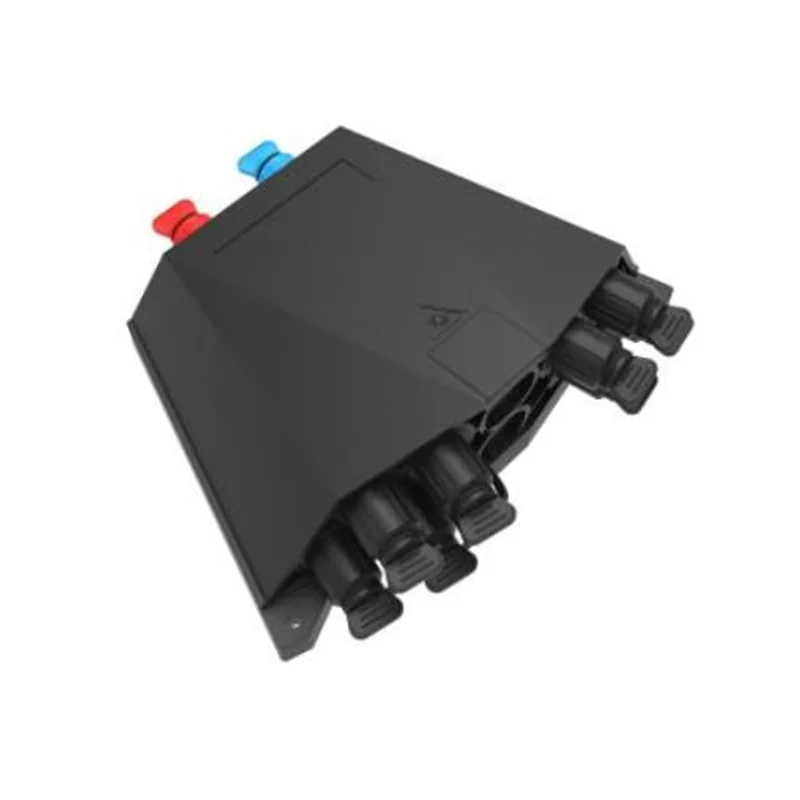

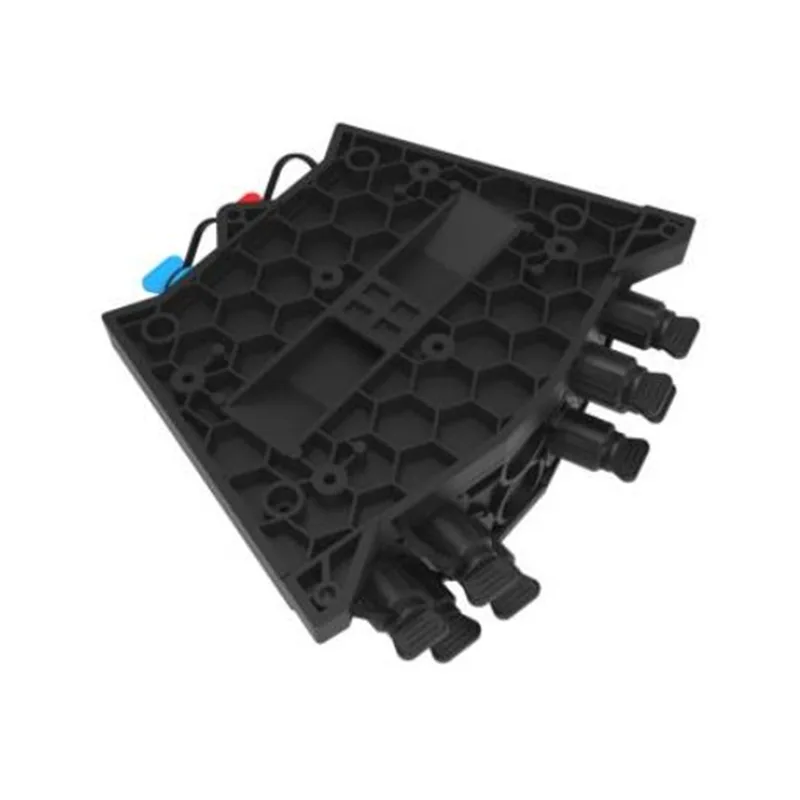

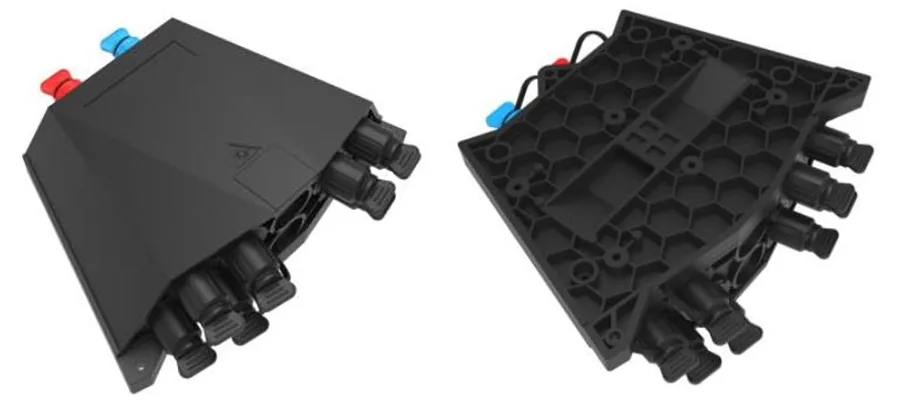

Penampilan GFS-008-013C

1.2 Standar Mematuhi

Produksi yang ditawarkan dirancang, diproduksi dan diuji sesuai dengan standar sebagai berikut:

1.3 Lingkungan Aplikasi

2. Karakteristik

1. Cangkang bawah dan penutup atas dilas oleh pengelasan pelat panas, yang tidak dapat dilepas.

2. Bahan: pp+gf.

3. Bukti kelembaban, tahan air, tahan debu, anti-penuaan.

4. Level Perlindungan hingga IP68.

5. Interior dilengkapi dengan splitter 1x2 FBT+ 1x8 splitter PLC atau splitter PLC 1x8.

6. Metode Instalasi: Pole-Mounted, Aerial-Mounted, Dinding-Mounted.

3. Spesifikasi

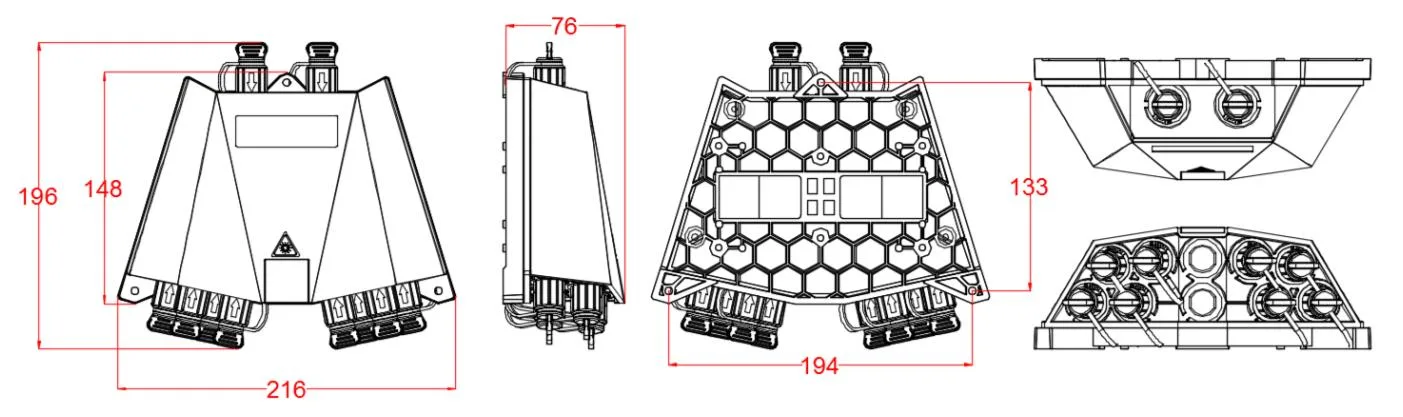

3.1 Spesifikasi Mekanis

4. Konfigurasi

Parameter optik utama

Parameter optik yang ditunjukkan pada tabel di atas adalah nilai default, dan dapat disesuaikan sesuai dengan persyaratan.

5. Gambar Produk

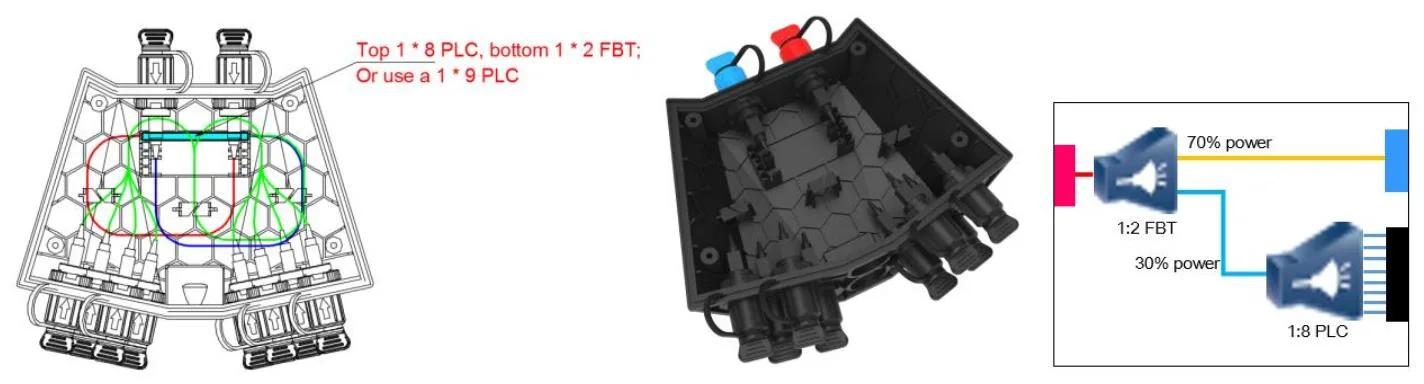

5.1 Cara kabel produk:

1 * 2 FBT + 1 * 8 PLC PLC SPLITTER CABER

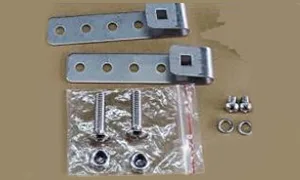

5.2 Aksesori

TIDAK.	Nama bagian	Gambar referensi	Satuan	Kuantitas	Komentar
1	Pengguna Manusia	/	PC	1	DI DALAM
2	Laporan Tes Pembagi	/	PC	1	DI DALAM

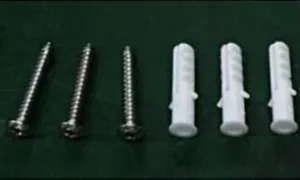

3	Kit yang dipasang di dinding		mengatur	1	Opsional sebagai permintaan pelanggan

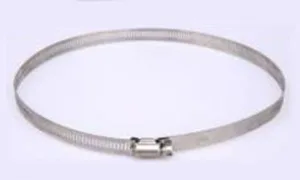

4	Kit yang dipasang di tiang		mengatur	1	Opsional sebagai permintaan pelanggan
5	Aerial-mounted kit		mengatur	1	Opsional sebagai permintaan pelanggan

6. Karakteristik Lingkungan

Produk ini sesuai dengan Petunjuk Perlindungan Lingkungan ROHS, dan kandungan timbal, kadmium, merkuri, kromium heksavalen, biphenyl polibrominasi (PBB) dan difenil eter polibrominasi (PBDE) tidak melebihi batasnya.

7. Instalasi

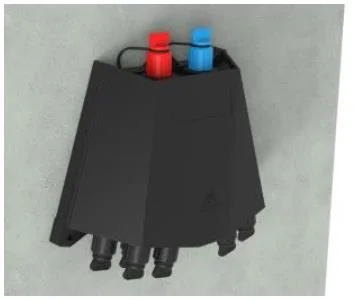

7.1. Instalasi yang dipasang di dinding

Bor 3 lubang di dinding sesuai dengan dimensi, tempatkan steker ekspansi φ7.5*40, tempatkan kotak untuk mencocokkan lubang dan gunakan sekrup untuk mengikat.

Instalasi Dinding yang Dipasang

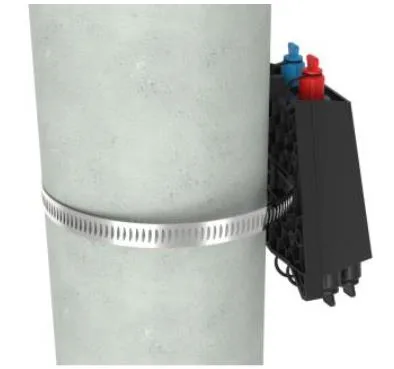

7.2. Instalasi yang dipasang di tiang

Lewati cincin lingkaran melalui slot pelat belakang dan perbaiki pada tiang telekomunikasi.

Instalasi yang Dipasang Tiang

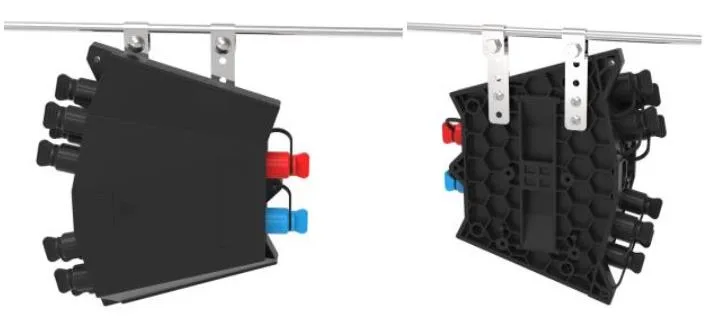

7.3. Struktur overhead

Ikat yang dipasang pada sasis overhead digantung di kawat, dan kemudian melesat, mencegah kasusnya jatuh.

Struktur overhead

8. Operasi Konektor

8.1 Adaptor Pra -Terhubung - A （E）

⚫ Putar bagian panah dari konektor serat berlawanan arah jarum jam dan keluarkan tutup debu.

⚫ Bagian panah dari konektor serat di atas, masukkan konektor serat ke dalam soket dan kemudian putar panah bagian searah jarum jam.

8.2 Adaptor Pra -Terhubung - B （XL）

⚫ Masukkan steker konektor serat optik SC melalui bagian yang longgar secara bergantian, dan kemudian colokkan ke adaptor;

⚫ Pasang XL Pre Connected Adapter Breath pada adaptor dengan kunci plastik;

⚫ Masukkan steker pegas snap ke dalam selubung;

⚫ Penjepit kabel harus dipasang dan saluran harus dekat dengan steker;

⚫ Sekrup tutup kursi penjepit kabel kulit pada selubung searah jarum jam

8.3 Adaptor Pra -Terhubung - C

⚫ Dorong cincin geser pada steker preformed serat optik ke arah panah untuk menghilangkan tutup debu; Tekan tombol untuk mengeluarkan tutup debu pada adaptor ke arah panah.

⚫ Sejajarkan tubuh steker yang dibentuk sebelumnya dengan gesper adaptor sampai diikat. Hubungkan kedua penutup debu dengan cara yang sama.

⚫ Steker prefabrikasi yang dipasang mendorong cincin geser untuk melepaskan gesper, dan kemudian tarik tubuh utama ke belakang untuk memisahkannya.

8.4 Adaptor Pra -Terhubung - D

⚫ Putar colokan yang terhubung dengan searah jarum jam dan buka penutup plug dan debu yang terhubung ke arah panah.

⚫ Sambungkan plug D yang terhubung pra dan adaptor D yang terhubung ke arah panah, dan putar colokan searah jarum jam untuk memperbaikinya.

8.5 Adaptor Pra -Terhubung - E (A)

⚫ Putar colokan yang terhubung dengan searah jarum jam dan buka colokan dan tutup debu yang terhubung ke arah panah

⚫ Hubungkan plug E yang terhubung pra dan adaptor E yang terhubung ke arah panah, dan putar steker searah jarum jam untuk memperbaikinya.

8.6 Adaptor Pra -Terhubung -F (SC)

⚫ Masukkan steker konektor serat optik SC melalui bagian yang longgar secara bergantian, dan kemudian colokkan ke adaptor;

⚫ Pasang XL Pre Connected Adapter Breath pada adaptor dengan kunci plastik;

⚫ Masukkan steker pegas snap ke dalam selubung;

⚫ Penjepit kabel harus dipasang dan saluran harus dekat dengan steker;

⚫ Sekrup tutup kursi penjepit kabel kulit pada selubung searah jarum jam.

8.7 Adaptor Pra -Terhubung - G

9. Paket
