Bagaimana cara memasang serat optik kendaraan udara tak berawak?

Tindakan pencegahan instalasi

1. Instalasi disk serat optik, nozzle outlet disk serat optik harus sejauh mungkin dari baling -baling, tetapi untuk memberikan perhatian ekstra pada gravitasi pesawat. Pusat gravitasi pesawat harus diberi perhatian ekstra.

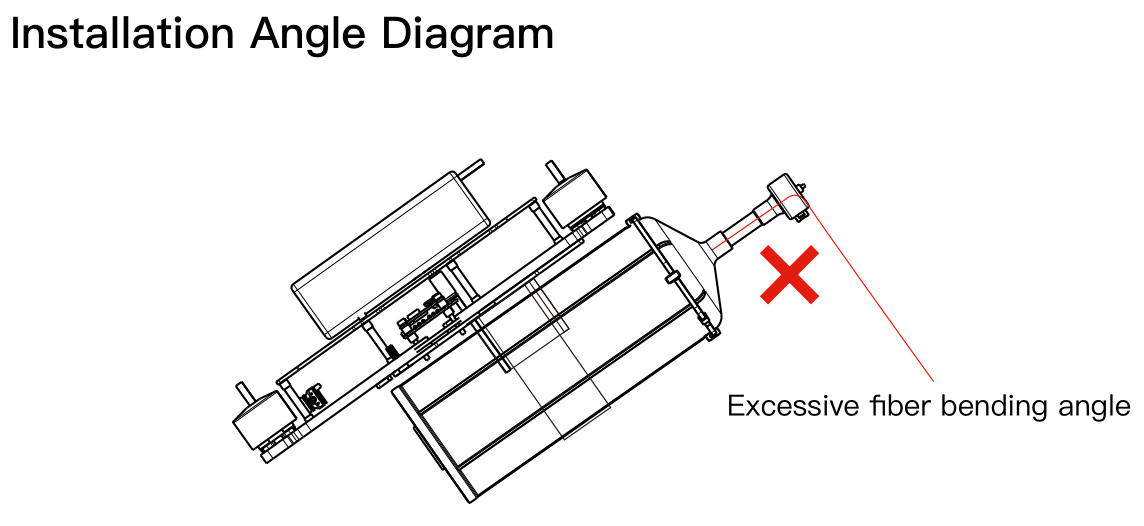

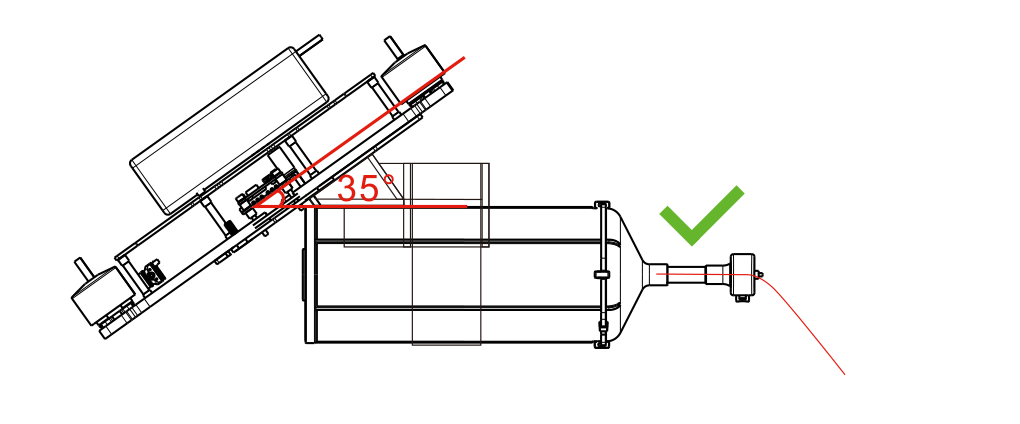

1. Instalasi disk serat optik harus didasarkan pada sudut kemiringan pesawat, braket pemasangan harus dicadangkan untuk sudut tertentu (seperti yang ditunjukkan pada gambar). Instalasi Sudut pemasangan harus dekat dengan sudut kemiringan, sehingga sudut outlet disk serat optik horizontal.

1. Gulungan serat optik menggunakan lem khusus, jarak 200 meter pertama adalah area aplikasi lem, di area ini kecepatan penerbangan pesawat harus dikontrol pada kecepatan konstan 0,5 mph. Kecepatan penerbangan pesawat harus dikontrol dalam waktu 30 km/jam atau 8m/s untuk menghindari penerbangan kecepatan tinggi di area lem.

Persiapan sebelum menggunakan disk optik

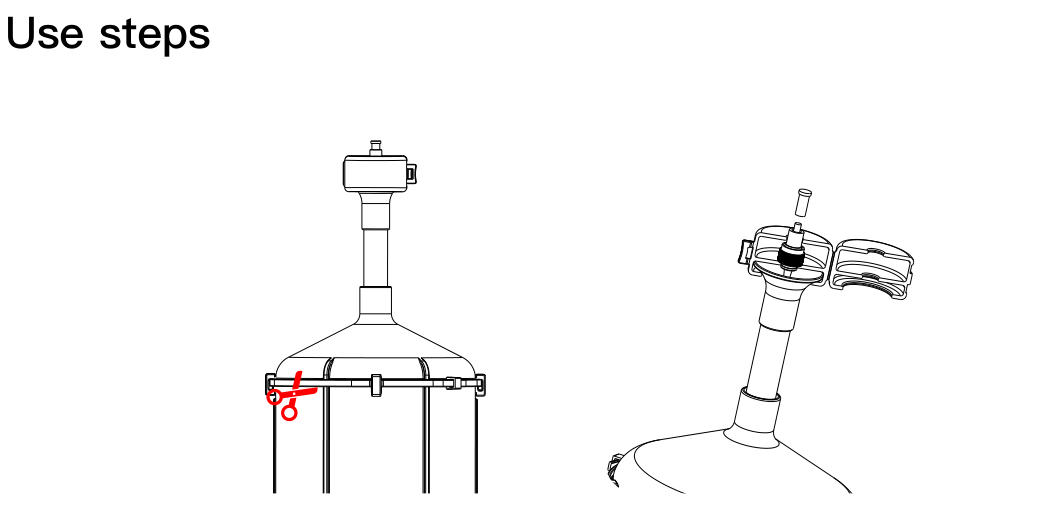

1. Pastikan untuk menghapus dasi perlindungan transportasi dan 4 snaps perlindungan sebelum menggunakan disk serat optik.
2. (Catatan: Jangan mengeluarkan gesper langsung dari serat akan rusak.)
3. Optical Fiber Disk Outlet FC Fiber Optic Port dari shell pelindung sebelum digunakan perlu dihapus, menarik keluar serat optik ke ujung ground modul.

Koneksi nirkabel sisi tanah

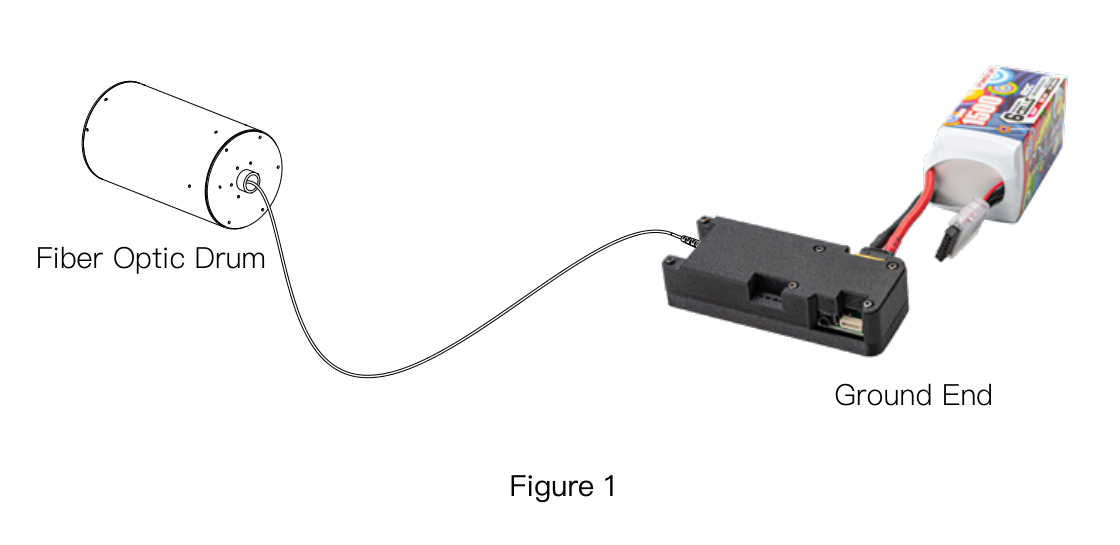

1. Hubungkan kabel SH1.0 dari Terminal Langit ke pengontrol penerbangan seperti yang ditunjukkan pada diagram “Mode Koneksi Terminal Ground 1 (Wireless)”.
2. Hubungkan garis ground sh1.0 ke penerima dan pemancar peta.
3. Perbaiki ujung langit dan disk serat optik, perhatikan nozzle serat optik sejauh mungkin jauh dari baling -baling UAV untuk menghindari kecelakaan keterjeratan.
4. Hubungkan harness serat optik, sambungkan port FC di kedua ujung disk serat optik ke port FC di ujung langit dan port FC di ujung tanah, dan perhatikan bahwa ujung nozzle terhubung ke port FC di ujung tanah.

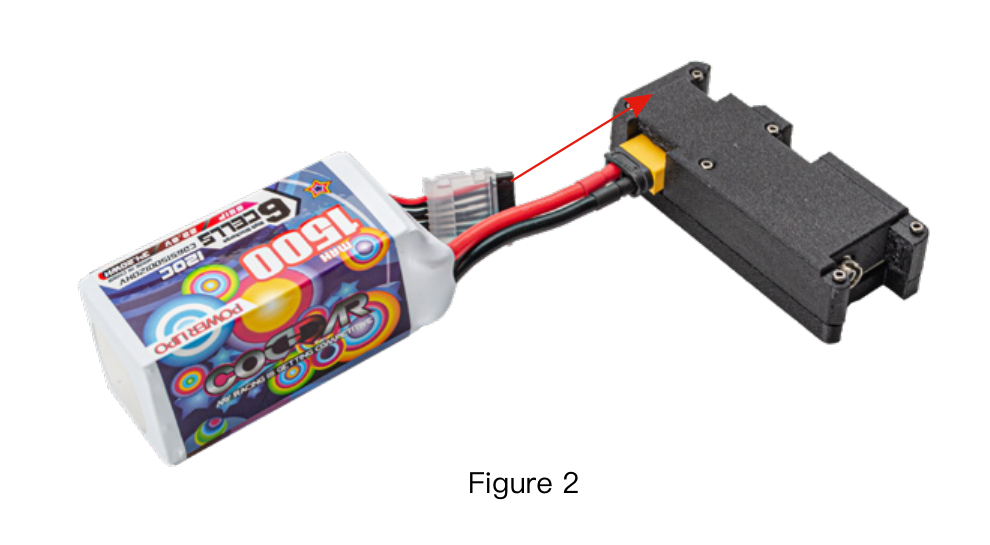

5. Masukkan baterai lithium dari ujung tanah ke konektor ujung tanah setelah terisi penuh. (Seperti Gambar 2)

Tindakan pencegahan

1. Tegangan input 11.1-26V berada dalam kisaran yang aman, mohon jangan melebihi atau jatuh di bawah tegangan batas, jangan membalikkan kutub positif dan negatif.
2. Jangan membuat lingkaran lipat serat optik, untuk menghindari dipotong oleh benda -benda tajam dan menyebabkan kerusakan serat.
3. Perhatikan perlindungan konektor serat optik dan antarmuka FC, hindari debu dan minyak dan air, simpan perlindungan perlindungan antarmuka yang dipelintir dengan baik.
4. Simpan di area yang sejuk, kering dan tahan ringan.
5. Struktur presisi disk serat optik, dengan lembut mengambil dan menempatkan, penyimpanan vertikal.
