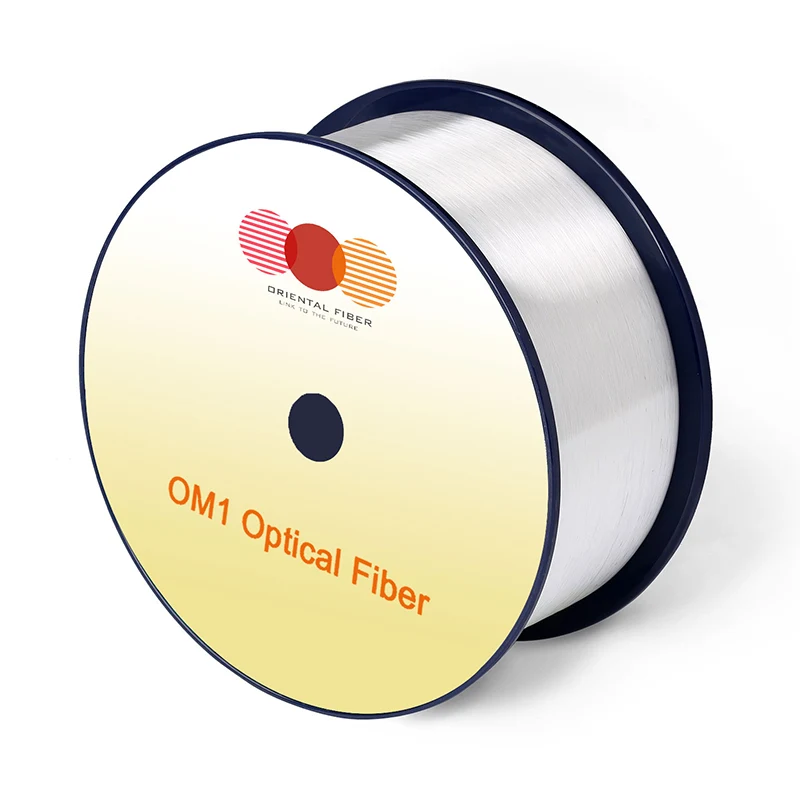

Multi-mode Optical Fiber OM1

Karakteristik

Kondisi

Nilai yang ditentukan

Unit

Karakteristik geometri

Diameter inti

-

62,5 ± 2,5

[μm]

Inti non-sirkularitas

-

≤5.0

[%]

Diameter kelongsong

-

125.0 ± 1.0

[μm]

Cladding non-sirkularitas

-

≤1.0

[%]

Diameter lapisan

-

245 ± 7

[μm]

Kesalahan konsentrisitas pelapisan/kelongsong

-

≤10.0

[μm]

Pelapisan non-sirkularitas

-

≤6.0

[%]

Kesalahan konsentrisitas inti/kelongsong

-

≤1.5

[μm]

Panjang pengiriman

-

hingga 17.6

[km/reel]

Karakteristik optik

Atenuasi

850nm

≤2.7

[db/km]

1300nm

≤0.6

[db/km]

Bandwidth modal yang lebih tinggi

850nm

≥200

[MHz · km]

1300nm

≥500

[MHz · km]

Bukaan numerik

-

0,275 ± 0,015

-

Indeks bias grup

850nm

1.496

-

1300nm

1.491

-

Panjang gelombang dispersi nol ， λ0

-

1320 ~ 1365

[nm]

Slope dispersi nol ， S0

1320nm≤ λ0 ≤1348nm

≤0.11

[PS/(NM2 · km)]

1348nm≤ λ0 ≤1365nm

≤0.001 （1458-l0）

[PS/(NM2 · km)]

Kerugian makrobending

-

-

-

100 putaran @ 37,5 mm radius

850nm

≤0.50

[db]

1300nm

≤0.50

[db]

Karakteristik hamburan balik

1300nm

Langkah （Rata -rata pengukuran dua arah）

-

≤0.10

[db]

Penyimpangan atas panjang serat dan titik diskontinuitas

-

≤0.10

[db]

Keseragaman atenuasi

-

≤0.10

[db/km]

Karakteristik lingkungan

850nm & 1300nm

Bersepeda suhu

-60 ℃ hingga 85 ℃

≤0.10

[db/km]

Bersepeda suhu-kelembaban

-10 ℃ hingga 85 ℃ ， 4% hingga 98% RH

≤0.10

[db/km]

Perendaman air

23 ℃, 30 hari

≤0.10

[db/km]

Panas kering

85 ℃ ， 30 hari

≤0.10

[db/km]

Panas lembab

85 ℃, 85% RH ， 30 hari

≤0.10

[db/km]

Spesifikasi Mekanis

Tes bukti

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[kpsi]

Gaya strip pelapis

kekuatan rata -rata khas

1.5

[N]

kekuatan puncak

≥1.3, ≤8.9

[N]

Parameter kerentanan korosi stres dinamis （nd, khas）

-

20

-
