Deskripsi Produk

1. Jenderal

1.1 Deskripsi

Peralatan digunakan sebagai titik terminasi untuk kabel drop untuk terhubung dengan ONU internal apartemen dalam sistem jaringan komunikasi FTTX. Penyambungan serat dapat dilakukan dalam kotak ini, dan sementara itu memberikan perlindungan dan manajemen yang solid untuk gedung jaringan FTTX.

Jenis produksi	Klasifikasi
GFS-1F	Panel Terminal Akses Kabel Serat Optik

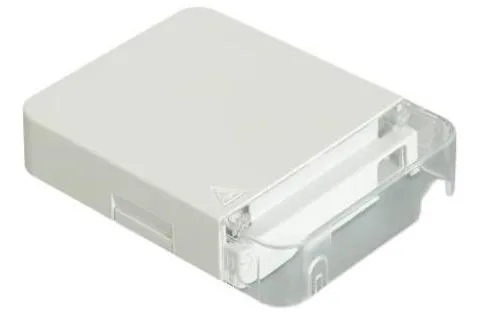

Penampilan GFS-1F

1.2 Standar Mematuhi

Produksi yang ditawarkan dirancang, diproduksi dan diuji sesuai dengan standar sebagai berikut:

IEC61300-2	Perangkat Interkoneksi Serat Optik dan Komponen Pasif - Tes Dasar dan Prosedur Pengukuran
IEC60068-2	Prosedur Pengujian Lingkungan Dasar untuk Produk Listrik dan Elektronik

1.3 Lingkungan Aplikasi

Barang	Nilai
Suhu operasi	-40 ºC ～+60 ºC
Suhu pemasangan	-5 ºC ～+40 ºC
Suhu penyimpanan	-45ºC ～+65 ºC

2. Karakteristik

1. Digunakan untuk area kerja keluarga, lengkapi akses dan output serat inti tunggal atau ganda, dapat sepenuhnya memenuhi persyaratan radius lentur serat, dan melindungi akses serat optik, untuk memberikan perlindungan keamanan untuk inti.

2. Instalasi Mudah, Pengoperasian dan Pemeliharaan yang Nyaman.

3. Menurut persyaratan pelanggan dapat dicetak logo.

4. Terbuat dari bahan plastik rekayasa ABS+PC berkualitas tinggi dengan intensitas yang sangat baik.

5. Anda dapat menginstal adaptor SC.

3. Spesifikasi

3.1 Spesifikasi Mekanis

Barang	Spesifikasi	Komentar
Dimensi eksternal (mm)	1158623
Warna	Putih
Jumlah port saluran masuk	3
Diameter kabel serat port input (mm)	Φ2 ~ φ3, 2*3
Kapasitas (maks)	2 core
Tingkat Perlindungan IP	IP20
Kemampuan terbakar	UL94-HB	Itu dapat disesuaikan sesuai dengan kebutuhan.

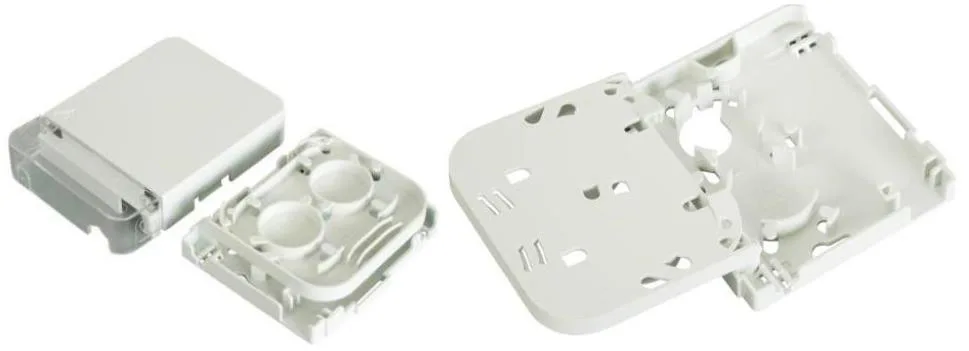

Fiber Optic Cable Access Terminal Panel GFS-1F

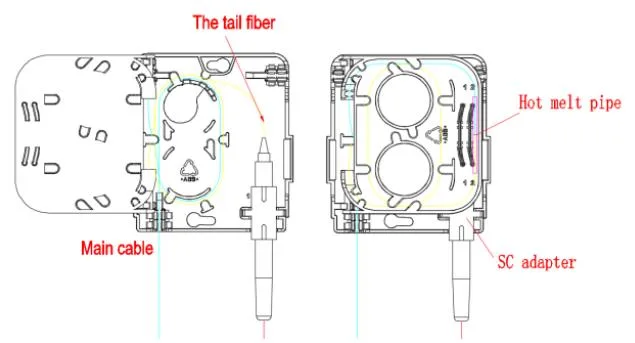

Peta perutean GFS-1F

3.2 Spesifikasi Optik

Barang	Metode pengujian	Spesifikasi
Kehilangan Penyisipan (DB)	IEC61300-3-4-Method b	Rata -rata ≤0.1db, maksimum≤0.3db
Kehilangan balik (DB)	IEC61300-3-6-Method 1	Apc≥60db, upc≥50db
Koneksi acak	IEC61300-3-4	Rata -rata ≤0.15db, maksimum≤0.3db
Pengulangan	IEC 61300-2-2 500 siklus	Selama pengujian perbedaan antara pengukuran awal dan masing -masing pengukuran setelah satu siklus harus kurang dari 0,20 dB, dan harus dibersihkan sebaliknya, dengan batas 25 pembersihan

3.3. Instalasi yang dipasang di dinding

Bor 2 lubang di dinding sesuai dengan dimensi pada Tabel 2, tempatkan steker ekspansi φ6*30, tempatkan kotak untuk mencocokkan lubang dan gunakan sekrup untuk mengikat.

Fiber Optic Cable Access Terminal Panel GFS-1F

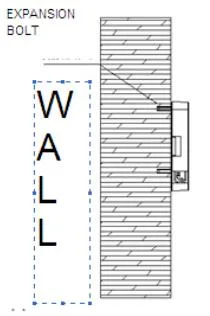

PIC.5 Instalasi yang dipasang di dinding

4. Konfigurasi

4.1 Bagian Aksesori

Nama bagian	Satuan	Kuantitas	Catatan
Sekrup dan sumbat karet	mengatur	2	M425 Sekrup Kepala Philips, φ630 steker karet
Panas menyusut lengan pelindung	PC	1	L = 45mm

5. PEMBACA

Karton bergelombang ganda standar, 520*360*390mm, 200 di karton, sekitar 19,5kg.
