Hybrid Optical dan Electrical Stranded Loose Tube Cable GDTA

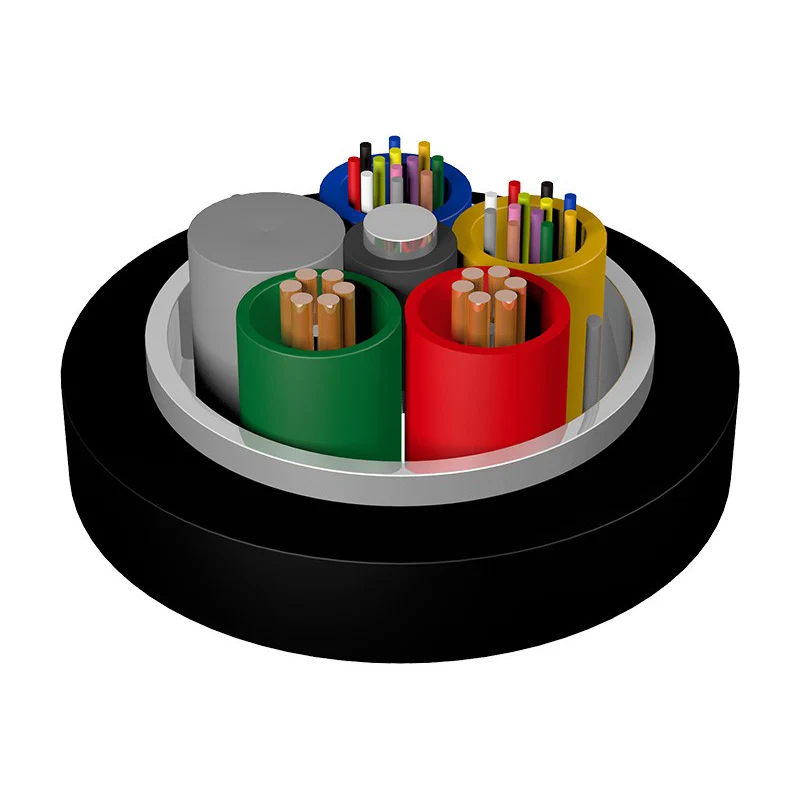

Hibrida Optical dan Listrik Tabung Longgar Tabung Longgar GDTA ditempatkan dalam tabung longgar yang terbuat dari plastik modulus tinggi dan diisi dengan senyawa pengisian tabung. Di tengah kabel adalah anggota kekuatan logam. Kawat tabung dan tembaga (spesifikasi yang diperlukan) dibungkus dengan anggota kekuatan tengah untuk membentuk inti kabel. Inti kabel diisi dengan senyawa pengisian kabel dan lapis baja dengan pita aluminium laminasi. Jaket PE kemudian diekstrusi untuk membentuk jaket luar.

mengirimkan permintaan

Deskripsi Produk

Fitur

● Kinerja mekanik dan suhu yang baik;

● Desain hibrida optik-listrik memecahkan catu daya dan masalah transmisi sinyal, dan menyediakan pemantauan dan pemeliharaan daya terpusat untuk peralatan;

● Meningkatkan kemampuan pengelolaan daya, mengurangi koordinasi dan pemeliharaan daya;

● Mengurangi biaya pengadaan dan menghemat biaya konstruksi;

● Terutama digunakan untuk koneksi antara BBU dan RRU di stasiun pangkalan terdistribusi DC Sistem Catu Daya Jarak Jauh;

● Cocok untuk pemasangan pipa dan overhead

Karakteristik teknis

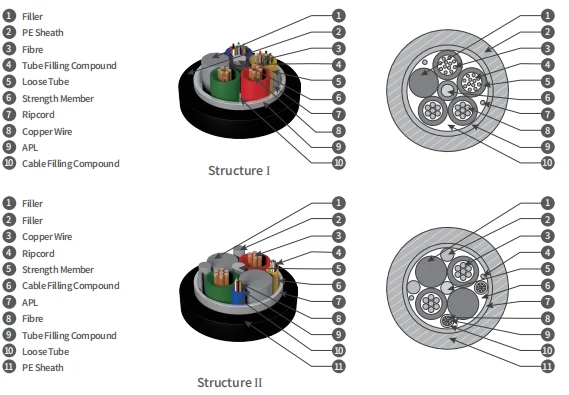

Jenis	O.D. (mm)	Berat (kg/km)	Kekuatan tarik Jangka panjang/pendek (n)	Menghancurkan Jangka panjang/pendek (N/100mm)	Struktur
GDTA-02-24xn+2 × 1.5	11.2	132	600/1500	300/1000	Struktur i
GDTA-02-24xn+2 × 2.5	12.3	164	600/1500	300/1000	Struktur i
GDTA-02-24xn+2 × 4.0	14.4	212	600/1500	300/1000	Struktur II
GDTA-02-24xn+2 × 5.0	14.6	258	600/1500	300/1000	Struktur II
GDTA-02-24xn+2 × 6.0	15.4	287	600/1500	300/1000	Struktur II
GDTA-02-24xn+2 × 8.0	16.5	350	600/1500	300/1000	Struktur II

Catatan:

1. Xn mengacu pada tipe serat.

2. 2*1.5/2*2.5/2*4.0/2*6.0/2*8.0 mengindikasikan angka dan ukuran kabel tembaga.

3. Kabel hibrida dengan angka yang berbeda dan ukuran kabel tembaga dapat disediakan berdasarkan permintaan.

4. Hibrida Optical dan Listrik Tabung Longgar Termas Kabel GDTA dengan jumlah serat yang berbeda dapat disediakan berdasarkan permintaan.

Kinerja listrik konduktor

Penampang (mm²)	Max. Resistensi DC dari konduktor tunggal (20 ℃) (Ω/km)	Resistensi isolasi (20 ℃) (mΩ.km)	Kekuatan dielektrik KV, DC 1 menit KV KV, DC 1 menit
Penampang (mm²)	Max. Resistensi DC dari konduktor tunggal (20 ℃) (Ω/km)	Antara masing -masing konduktor dan lainnya Anggota logam yang terhubung dalam kabel	Di antara konduktor	Antara konduktor dan baju besi logam	Antara konduktor dan kawat baja
1.5	13.3	Tidak kurang dari 5.000	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
