Gambar 8 Kabel Fiber Optic

Struktur Gambar 8 Kabel Fiber Optic adalah untuk menempatkan serat optik 250μm ke dalam tabung longgar yang terbuat dari bahan modulus tinggi, dan tabung longgar diisi dengan senyawa tahan air. Pusat kabel adalah inti penguat logam, dan tabung longgar (dan tali pengisi) dipelintir di sekitar inti penguat pusat untuk membentuk inti kabel melingkar yang ringkas. Inti kabel dibungkus secara longitudinal dengan lapisan pita aluminium berlapis plastik (APL) dan diintegrasikan dengan untaian kawat baja ke dalam selubung polietilen berbentuk 8.

mengirimkan permintaan

Deskripsi Produk

Karakteristik

Kawat baja yang terdampar memiliki kekuatan tarik yang sangat tinggi, yang memfasilitasi peletakan overhead mandiri dan mengurangi biaya pemasangan.

Kinerja mekanik dan suhu yang baik

Bahan tabung longgar memiliki ketahanan hidrolisis yang baik dan kekuatan tinggi

Senyawa pengisian tabung khusus memastikan perlindungan kritis terhadap serat

Langkah -langkah berikut diambil untuk memastikan kedap air kabel:

-Taja kawat yang digunakan sebagai anggota kekuatan pusat

-Loose tabung pengisian, senyawa

-100% pengisian inti kabel

-Apl penghalang kelembaban

Standar

Kabel GYTC8A memenuhi standar YD/T 1155 serta IEC 60794-1.

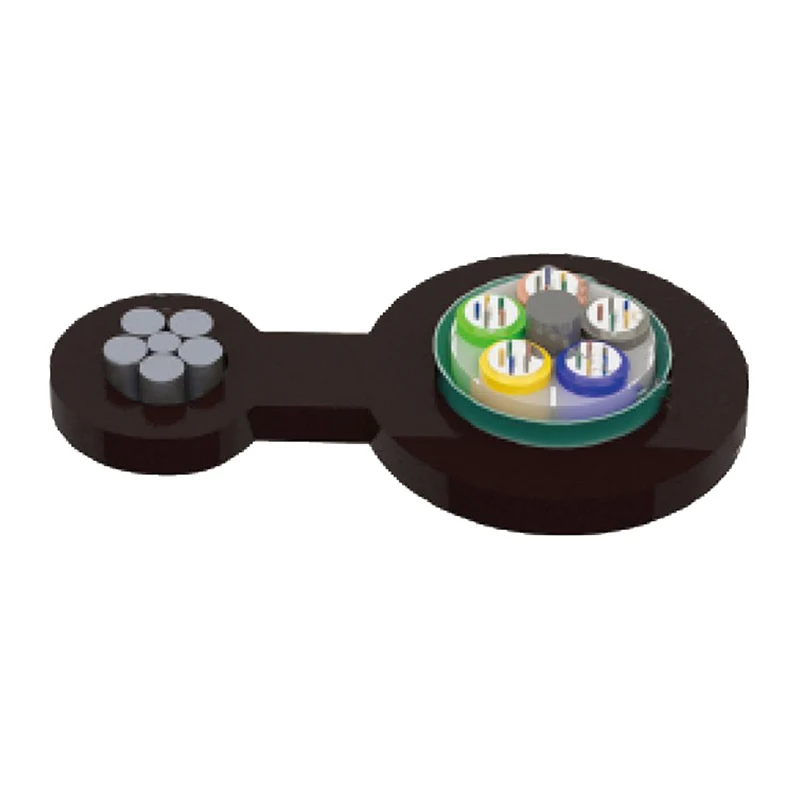

Menggambar struktur

1. Kabel yang terdampar

2. Pe selubung

3. Serat

4. Senyawa pengisian tabung

5. Tabung longgar

6. Senyawa pengisian kabel

7. Anggota Kekuatan Pusat

8. APL

9. Pe Sheath

Figure 8 Fiber Optic Cable

Parameter teknis

Jenis kabel (Meningkat sebesar 2 serat)	Jumlah serat	Tabung	Pengisi	Berat Kabel (Ref) (kg/km)	Kekuatan tarik Jangka panjang/pendek (N)	Hancur perlawanan Jangka panjang/pendek (N/100mm)	Radius Bending Statis/dinamis (mm)
Gytc8a-2 ~ 6xn	2 ~ 6	1	4	158	Menurut diameter kawat baja kawat messenger	300/1000	10d/20d
Gytc8a-8 ~ 12xn	8 ~ 12	2	3	158
Gytc8a-14 ~ 18xn	14 ~ 18	3	2	158
GYTC8A-20 ~ 24XN	20 ~ 24	4	1	158
Gytc8a-26 ~ 30xn	26 ~ 30	5	0	158
Gytc8a-32 ~ 36xn	32 ~ 36	6	0	167
Gytc8a-38 ~ 48xn	38 ~ 48	4	1	172
GYTC8A-50 ~ 60XN	50 ~ 60	5	0	172

Suhu penyimpanan/operasi: -40 ℃ -+70 ℃

Karakteristik optik

Tipe serat	Atenuasi （+20 ℃）				Bandwidth		Bukaan numerik	Panjang gelombang cut-off kabel λcc
Tipe serat	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Bukaan numerik	Panjang gelombang cut-off kabel λcc
G.652	---	---	≤0.36db/km	≤0.22db/km	---	---	---	≤1260nm
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450nm
50/125μm	≤3.3db/km	≤1.2db/km	---	---	≥500mhz · km	≥500mhz · km	0,200 ± 0,015	---
62.5/125μm	≤3.5db/km	≤1.2db/km	---	---	≥200MHz · km	≥500mhz · km	0,275 ± 0,015	---

Catatan:

A. Suffix XN menunjukkan jenis serat

B. Susunan warna serat dan tabung ditentukan dalam tabel identifikasi warna

C. Kabel tidak boleh disimpan di lingkungan luar lebih dari 6 bulan untuk menjaga gulungan kabel tetap bagus

Aplikasi: Aerial mandiri

Figure 8 Fiber Optic Cable
