Semua Kabel Serat Optik Udara ADSS Mandiri Dielektrik

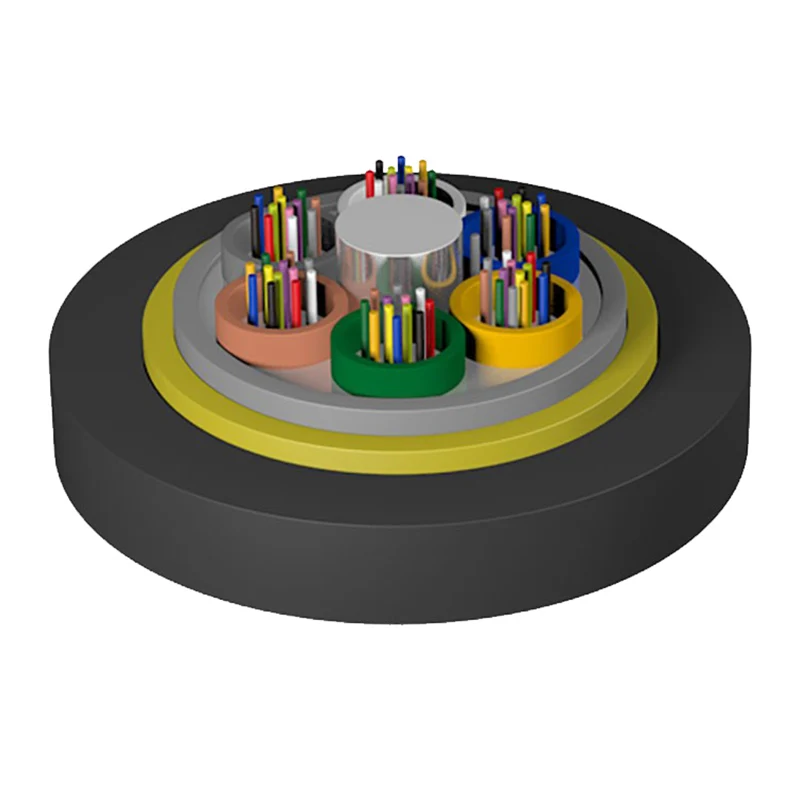

Semua kabel serat optik udara ADSS mandiri dielektrik mengadopsi struktur untaian lapisan tabung longgar, dan serat optik 250μm dilapisi dalam tabung longgar yang terbuat dari bahan modulus tinggi, dan tabung longgar diisi dengan senyawa tahan air. Tabung lepas (dan tali pengisi) dipelintir mengelilingi inti penguat tengah non-logam (FRP) untuk membentuk inti kabel yang kompak, dan celah inti kabel diisi dengan minyak yang menghalangi air. Inti kabel diekstrusi dengan selubung dalam polietilen (PE), kemudian ditutup dengan aramid untuk penguatan, dan terakhir diekstrusi dengan selubung luar polietilen (PE) atau selubung luar pelacakan listrik (AT).

mengirimkan permintaan

Deskripsi Produk

Keunggulan Teknik dan Yayasan Manufaktur

ProduksiSemua Kabel Serat Optik Udara ADSS Mandiri Dielektrikberpusat pada semangat pengerjaan. Grup kami mengoperasikan empat fasilitas khusus—meliputi kabel dalam/luar ruangan, komponen ODN, dan peralatan jaringan—memastikan setiap komponen memenuhi standar internasional yang ketat.

Kualitas Bersertifikat: Proses manufaktur kami secara berturut-turut telah memperoleh sertifikasi ISO9001 dan ISO45001.
Pengakuan Global: Produk Orientalfiber digunakan secara luas oleh operator telekomunikasi dan industri radio/televisi secara global, membuktikan keandalannya dalam proyek rekayasa skala besar.

Struktur Teknis Inti

ItuSemua Kabel Serat Optik Udara ADSS Mandiri Dielektrikmenggunakan struktur untaian lapisan tabung longgar yang canggih. Desain ini memastikan serat optik 250μm terlindungi dalam tabung modulus tinggi yang diisi dengan senyawa tahan air khusus.

Anggota Kekuatan: Inti tengah FRP (Fiber Reinforced Plastic) non-logam mencegah induksi elektromagnetik.
Pemblokiran Air: Inti kabel diisi dengan minyak yang menghalangi air untuk mencegah masuknya uap air.
Penguatan: Benang aramid berkekuatan tinggi diterapkan untuk memberikan tegangan yang diperlukan untuk instalasi udara bentang panjang.
Perlindungan Luar: Tergantung pada intensitas medan listrik, kami menyediakan selubung luar Polyethylene (PE) atau Anti-tracking (AT).

Perspektif Pengadaan: Mengatasi Tantangan Konektivitas

1. Instalasi dan Efisiensi Live-Line

Masalah utama dalam penerapan jaringan adalah biaya pemadaman listrik. ItuSemua Kabel Serat Optik Udara ADSS Mandiri Dielektrikdariserat orientaldapat dipasang tanpa mematikan listrik, sehingga secara signifikan mengurangi waktu henti operasional dan biaya tenaga kerja bagi penyedia utilitas.

2. Ketahanan Lingkungan dan Kekuatan Mekanik

Dengan kemampuan bentang maksimum melebihi 1000m, kabel ini dirancang untuk menahan beban es yang berat dan kecepatan angin yang tinggi. Konstruksinya yang ringan mengurangi beban mekanis pada menara dan penyangga yang ada, memastikan integritas struktural saluran listrik tetap utuh.

3. Kompatibilitas dan Umur Panjang Tegangan Tinggi

ItuSemua Kabel Serat Optik Udara ADSS Mandiri Dielektrikdirancang khusus untuk lingkungan bertegangan tinggi. Untuk saluran 110kV dan 220kV, penggunaan selubung AT (Anti-pelacakan) kami mencegah erosi listrik, sehingga mendukung masa pakai desain lebih dari 30 tahun.

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Parameter Teknis

Ref. Diameter Luar (mm)	Ref. Berat (kg/km)		Rek. Maks Harian. Ketegangan Kerja (kN)	Ketegangan Kerja Maks yang Diijinkan (kN)	Kekuatan Patah (kN)	Anggota Kuat CSA (mm2)	Modulus Elastisitas (kN/mm2)	Koefisien Ekspansi Panas ×10-6/K	Rentang yang Cocok (Standar NESC, m)
Ref. Diameter Luar (mm)	Selubung PE	DI Selubung	Rek. Maks Harian. Ketegangan Kerja (kN)	Ketegangan Kerja Maks yang Diijinkan (kN)	Kekuatan Patah (kN)	Anggota Kuat CSA (mm2)	Modulus Elastisitas (kN/mm2)	Koefisien Ekspansi Panas ×10-6/K	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Suhu Penyimpanan/Pengoperasian: -40℃-+70℃

Karakteristik Optik

Jenis serat optik	（+20℃）				lebar pita		bukaan numerik	Potong panjang gelombang kabel optik
Jenis serat optik	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	bukaan numerik	Potong panjang gelombang kabel optik
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260 nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---

Catatan:

A. Hanya sebagian kabel ADSS yang tercantum dalam tabel, kabel ADSS dengan bentang lain dapat ditanyakan dari staf penjualan.

B. Spesifikasi pada tabel didapat dengan syarat tidak ada perbedaan ketinggian dan sag pemasangan 1%

C. Jumlah serat adalah 2 hingga 72, identifikasi serat memenuhi standar nasional

Aplikasi: Udara Swadaya

Karakteristik & Kinerja Utama

Dimensi Optimal: Diameter kabel kecil mengurangi dampak faktor lingkungan seperti angin dan es.

Sifat Tarik Unggul: Jumlah benang aramid yang tepat dihitung untuk setiap proyek guna memenuhi persyaratan bentang tertentu.

Kepatuhan: Kabel ADSS kami sepenuhnya mematuhi standar IEEE 1222 dan IEC 60794-1.

Stabilitas Termal: Mempertahankan kinerja luar biasa di berbagai suhu pengoperasian.

Aplikasi Strategis

Kabel Serat Optik Udara ADSS Mandiri Semua Dielektrik adalah pilihan yang lebih disukai untuk:

Telekomunikasi: Jalur utama tingkat operator dan transmisi data jaringan area lokal.

Utilitas Listrik: Saluran transmisi tegangan tinggi dengan level berbeda (10kV hingga 220kV).

Infrastruktur Industri: Koneksi ujung depan pada tenaga listrik, angkutan kereta api, dan jalan raya.

Pertanyaan yang Sering Diajukan (FAQ)

T: Bagaimana bahan selubung luar ditentukan untuk level tegangan yang berbeda?

J: Untuk saluran listrik 10kV dan 35kV, biasanya digunakan selubung Polyethylene (PE). Untuk saluran 110kV dan 220kV, kami menghitung kuat medan listrik pada titik gantung dan memanfaatkan selubung luar AT (Anti-tracking) untuk mencegah degradasi.

Q: Berapa kemampuan bentang maksimum kabel Orientalfiber ADSS?

J: Meskipun bentang bervariasi menurut persyaratan proyek, Kabel Serat Optik Udara ADSS Swadaya Semua Dielektrik dapat dirancang untuk bentang melebihi 1000m.

T: Apakah kabel ini dapat digunakan pada menara listrik yang sudah ada?

J: Ya. Karena ringan dan non-logam, ini ideal untuk menambah kemampuan komunikasi pada infrastruktur distribusi dan transmisi daya yang ada tanpa menambah bobot secara signifikan.
