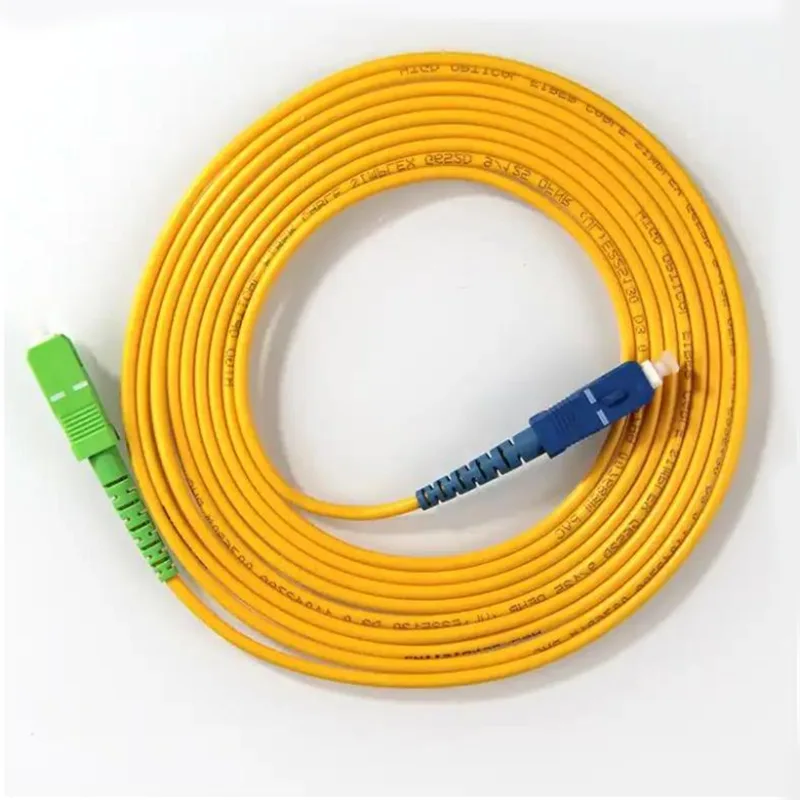

Kabel Bulat 3mm SC/APC- Kabel Patch SC/UPC

Orientalfiber 3mm Round Cable SC/APC- SC/UPC Patch Cords are designed for stable optical signal transmission in structured cabling systems. As a China fiber optic cable manufacturer and supplier, Orientalfiber focuses on consistent connector performance, controlled insertion loss, and reliable return loss values. This product is suitable for data centers, FTTH deployment, and telecom network integration where consistent connection quality and flexible routing are required.

mengirimkan permintaan

Deskripsi Produk

Kabel Bulat Orientalfiber 3mm SC/APC-SC/UPC Patch Cord dibuat menggunakan serat mode tunggal G657A1, mendukung aplikasi yang memerlukan ketahanan tekukan dan redaman sinyal rendah. Dengan diameter luar 3,0 mm dan jaket LSZH, kabel ini cocok untuk lingkungan dalam ruangan yang mengutamakan keselamatan dan manajemen kabel.

Sebagai produsen dan pemasok Tiongkok, Orientalfiber memastikan setiap kabel patch dihentikan dari pabrik dan diuji sebelum pengiriman. Kombinasi konektor SC/APC dan SC/UPC memungkinkan penerapan yang fleksibel di berbagai antarmuka jaringan, sehingga mengurangi masalah kompatibilitas selama instalasi.

Skenario Aplikasi

Sistem kabel pusat data dan koneksi rak-ke-rak
Instalasi FTTH (Fiber to the Home).
Transmisi jaringan Ethernet dan broadband
Kabel tulang punggung, horizontal, dan riser
Sistem transmisi sinyal video, data, dan suara
Koneksi peralatan pengujian dan pengukuran optik

Fitur Inti

Performa Konektor Stabil

Konektor SC/APC dan SC/UPC memastikan pantulan punggung bawah dan transmisi sinyal stabil
Ferrule keramik memberikan penyelarasan serat yang akurat
Mendukung koneksi berulang dengan kinerja yang konsisten

Kinerja Optik Terkendali

Kerugian penyisipan dikendalikan pada ≤0,30 dB
Kerugian pengembalian ≥55 dB (APC) dan ≥50 dB (UPC)
Dioptimalkan untuk jendela transmisi 1310nm dan 1550nm

Desain Kabel Fleksibel dan Tahan Lama

Struktur kabel bundar 3mm untuk perutean dan penanganan yang lebih mudah
Serat G657A1 mendukung kondisi pembengkokan yang lebih ketat
Radius lentur minimum ≥20mm untuk skenario pemasangan praktis

Keamanan dan Kepatuhan

Jaket LSZH (Low Smoke Zero Halogen) untuk persyaratan keselamatan dalam ruangan
Bahan yang sesuai dengan ROHS
Kisaran suhu pengoperasian dari -25℃ hingga +65℃

Spesifikasi Teknis:

Konstruksi	Satuan	Deskripsi
Modus Serat		Mode tunggal: ITU-T G657A1
Jumlah Serat		Simpleks
Panjang gelombang	nm	1310/1550
Kerugian Penyisipan	dB	≤0,30
Kembali Kerugian	dB	≥55 (APC) ≥50 (UPC)
Diameter Serat Penyangga Paha	um	900
Warna Serat Penyangga Paha		Putih
Warna Jaket Kabel		Kuning
Bahan Jaket Kabel		LSZH
Diameter Kabel	mm	Φ3,0 ±0,20
Panjang	m	3,0 +0,1/-0
Jenis konektor		SC/APC (Hijau) SC/UPC (Biru)
Poles permukaan akhir		APC dan UPC
Bahan Ferrule		Keramik
Pengulangan Koneksi		> 800 kali
Radius pembengkokan minimal	mm	≥20
Retensi serat/kabel bertemu	N	50N±2N dengan durasi 5N/dtk 120 detik
Suhu Operasional	℃	-25℃ ~ +65℃
Suhu Penyimpanan	℃	-25℃ ~ +65℃

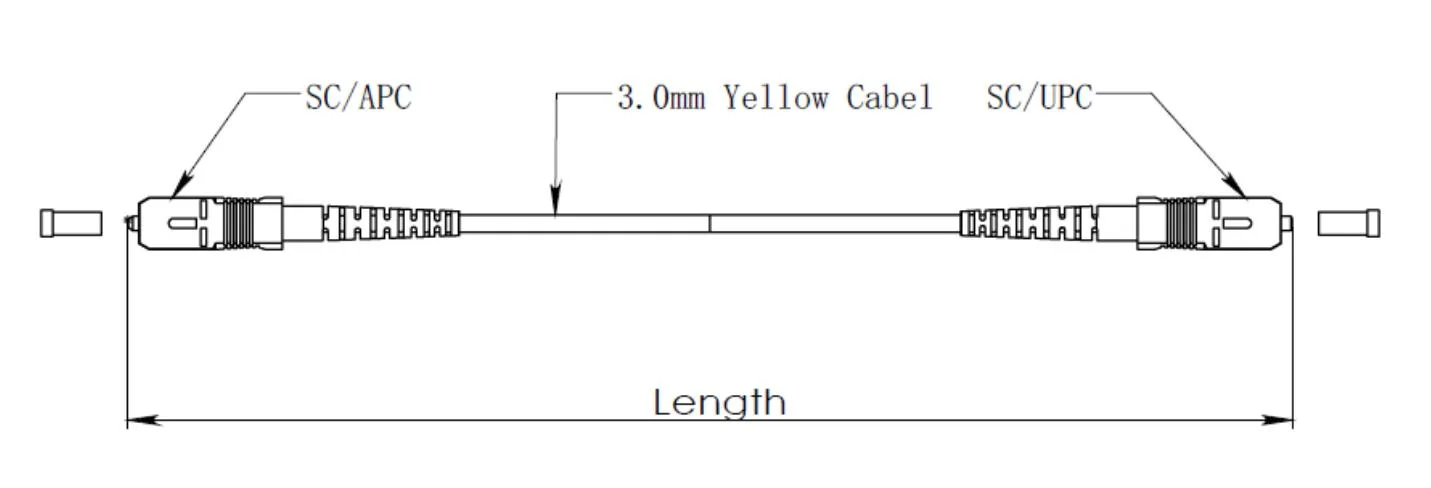

Gambar dimensi:

3mm Round Cable SC/APC- SC/UPC Patch Cords

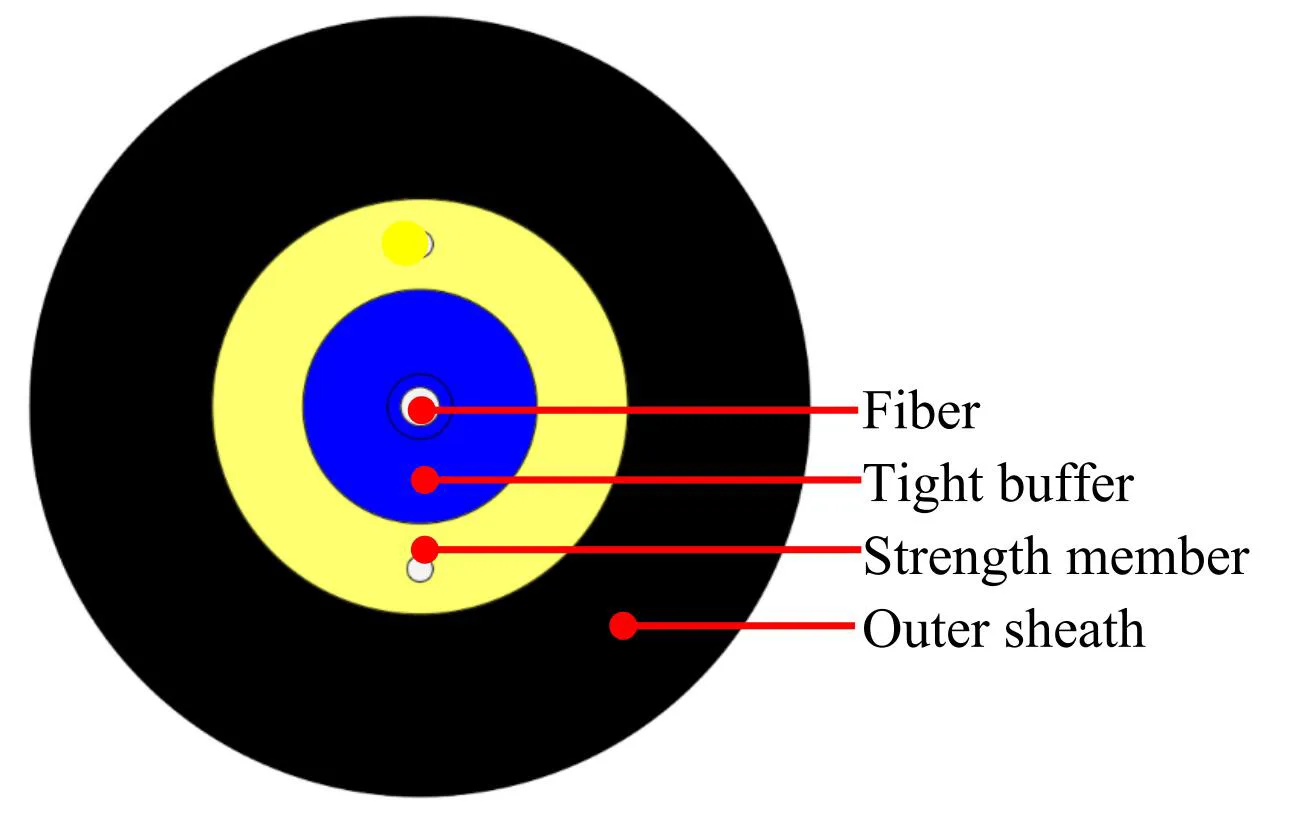

Konstruksi Kabel:

3mm Round Cable SC/APC- SC/UPC Patch Cords

Barang		Spesifikasi
Serat penyangga yang ketat	Jumlah serat	1
	Jenis serat	G.657A1
	Warna Serat	Biru
	Bahan	LSZH
	Diameter	Φ0,9 ± 0,05 mm
	Warna penyangga yang ketat	Putih
Anggota kekuatan	Bahan	Benang poliester
Selubung luar	Bahan	LSZH
	Diameter	Φ3,0 ± 0,2 mm
	Warna Selubung Luar	Kuning
Tanda tinta	Warna	Hitam

Karakteristik Serat:

Seluruh karakteristik serat kabel (serat kabel jadi) harus, setidaknya, sesuai dengan Rekomendasi ITU-T G.657A1 dan harus sebagai berikut.

Barang	Spesifikasi
Jenis serat	Modus tunggal
Bahan serat	Silika yang diolah
Koefisien atenuasi @ 1310nm @ 1383nm @ 1460nm @ 1550nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Panjang gelombang pemutusan kabel	≤ 1260nm
Panjang gelombang dispersi nol	1300~1324nm
Kemiringan dispersi nol	≤ 0,092 ps/(nm².km)
PMD @ 1550nm	≤0,1 ps/km^1/2
Dispersi kromatik @ 1285 ~ 1330nm @ 1271 ~ 1360nm @ 1550nm @ 1625nm	≤3 ps/(nm.km) ≤5,3 ps/(nm.km) ≤18,0 ps/(nm.km) ≤22 ps/(nm.km)
Diameter bidang mode @ 1310 nm	8,8±0,4um
Kesalahan konsentrisitas Inti/Berpakaian	≤ 0,5 mm
Diameter kelongsong	125,0 ± 0,7 mm
Cladding non-lingkaran	≤5%
Diameter lapisan primer	242 ± 7 mm
Konsentrisitas Lapisan/Pelapis Primer	≤10 mikron
Pelapisan non-lingkaran	≤0,7%
Atenuasi dengan Kerugian pembengkokan Kabel 1 putaran 1 radius 10mm 10 putaran 1 radius 15mm	1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550nm ≤Δ0,25dB/km 1625nm ≤Δ1,0dB/km

Manufaktur & Kontrol Kualitas

Setiap Kabel Patch SC/APC-SC/UPC Kabel Bulat Orientalfiber 3mm menjalani pengujian pabrik 100%, termasuk kehilangan penyisipan dan verifikasi kehilangan pengembalian. Sebagai pabrik Tiongkok dengan proses produksi terstruktur, Orientalfiber berfokus pada menjaga kualitas yang konsisten di seluruh batch, yang penting untuk proyek pengadaan dan rekayasa skala besar.

Tentang Kekuatan Manufaktur Orientalfiber

Jiangsu Xuben Photoelectric Technology Co., Ltd adalah perusahaan grup dengan empat pabrik, meliputi kabel serat optik dalam ruangan, kabel luar ruangan, komponen optik ODN, dan peralatan jaringan optik. Total area produksi mencapai 15.000 meter persegi, dengan nilai output tahunan sebesar 20 juta USD.

Perusahaan ini menyediakan solusi jaringan serat optik lengkap untuk operator telekomunikasi, sistem penyiaran, dan proyek komunikasi industri. Produk banyak digunakan dalam sistem tenaga listrik, angkutan kereta api, jalan raya, dan jaringan infrastruktur skala besar.

Dengan sistem manajemen mutu ISO9001 dan sertifikasi kesehatan dan keselamatan kerja ISO45001, perusahaan mempertahankan proses produksi dan kendali mutu yang terstandarisasi. Kabel Bulat Orientalfiber 3mm SC/APC-SC/UPC Patch Cord dipasok ke pasar domestik dan internasional, mendukung berbagai proyek teknik menengah dan besar.

Pertanyaan Umum

Apa perbedaan antara konektor SC/APC dan SC/UPC?

Konektor SC/APC memiliki permukaan ujung bersudut (biasanya 8 derajat) yang mengurangi pantulan ke belakang, sehingga cocok untuk sistem optik presisi tinggi. Konektor SC/UPC memiliki permukaan rata yang dipoles dan biasanya digunakan dalam koneksi jaringan umum.

Bisakah panjang kabel disesuaikan?

Ya, Kabel Bulat Orientalfiber 3mm SC/APC-SC/UPC Patch Cords mendukung panjang yang disesuaikan agar sesuai dengan kebutuhan pemasangan yang berbeda.

Apakah kabel patch ini cocok untuk lingkungan dalam ruangan?

Ya, bahan jaket LSZH membuatnya cocok untuk penggunaan di dalam ruangan, terutama di lingkungan yang memerlukan keselamatan kebakaran dan emisi asap yang rendah.

Berapa kali konektor dapat digunakan kembali?

Konektor ini mendukung lebih dari 800 siklus pemasangan dalam kondisi penggunaan normal, menjaga kinerja optik tetap stabil.
