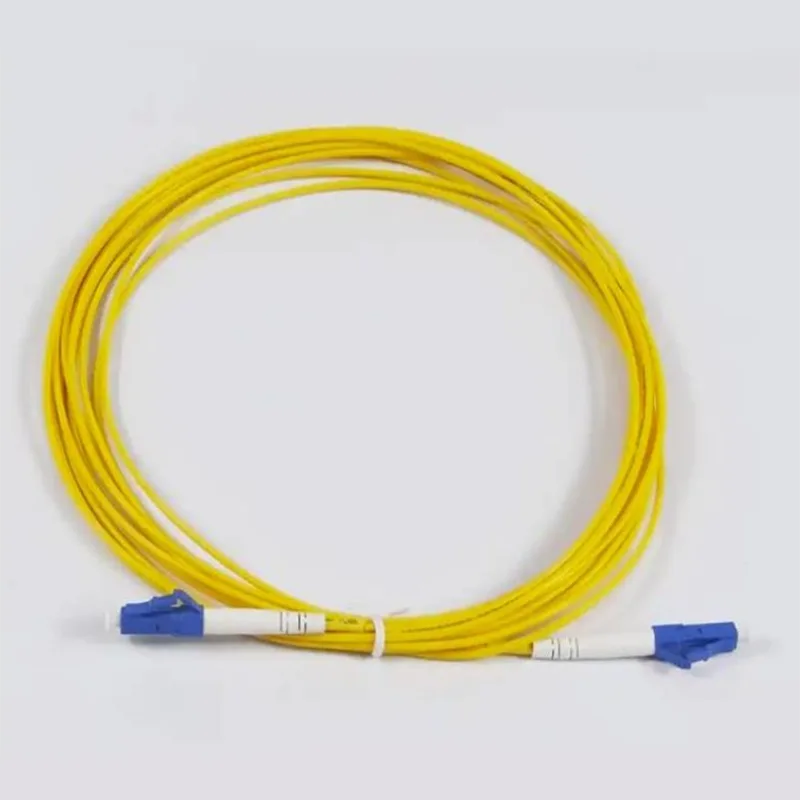

Kabel Bulat 3mm LC/UPC- LC/UPC Kabel Patch

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

mengirimkan permintaan

Deskripsi Produk

ItuKabel Bulat Orientalfiber 3mm LC/UPC- LC/UPC Kabel Patchadalah komponen penting untuk lingkungan patching serat optik kepadatan tinggi. Diproduksi oleh Orientalfiber, sebuah merek di bawah grup Teknologi Fotolistrik Jiangsu Xuben, kabel patch ini mendapatkan keuntungan dari basis produksi seluas 15.000 meter persegi dan proses manufaktur yang canggih. Dengan memilih sumbernyaKabel Bulat Orientalfiber 3mm LC/UPC- LC/UPC Kabel Patch, insinyur jaringan menerima produk yang didukung oleh sertifikasi ISO9001 dan ISO45001, memastikan kinerja yang andal di pusat data penting dan pusat telekomunikasi di seluruh dunia.

Desain Teknis dan Integritas Sinyal

Rekayasa di balikKabel Bulat Orientalfiber 3mm LC/UPC- LC/UPC Kabel Patchberfokus pada presisi tinggi dan redaman sinyal rendah. Memanfaatkan serat mode tunggal G657A1, kabel ini dirancang untuk menangani tuntutan fisik perutean kabel modern.

Komponen Presisi dan Kualitas Pembuatan

Konektor Presisi Tinggi LC/UPC: Konektor LC dengan faktor bentuk kecil memungkinkan peningkatan kepadatan port pada sakelar dan panel patch. Pemolesan UPC (Ultra Physical Contact) memastikan return loss sebesar ≥50dB, yang merupakan standar untuk aplikasi Ethernet berkecepatan tinggi.
Jaket LSZH 3,0 mm: Tidak seperti alternatif 2,0 mm yang lebih tipis, kabel bundar 3 mm memberikan perlindungan mekanis yang lebih baik. Material Low Smoke Zero Halogen (LSZH) memastikan kepatuhan keselamatan untuk instalasi dalam ruangan, khususnya pada kabel riser dan horizontal.
Teknologi Ferrule Keramik: Setiap konektor dilengkapi ferrule keramik bermutu tinggi yang mempertahankan keselarasan presisi selama lebih dari 800 siklus perkawinan.
Ketidakpekaan Tekuk: Dengan radius tekukan minimal ≥20mm, kabel ini menjaga integritas sinyal bahkan ketika dirutekan melalui sudut sempit di rak server yang padat.

Aplikasi Industri Serbaguna

PenerapanKabel Bulat Orientalfiber 3mm LC/UPC- LC/UPC Kabel Patchmencakup berbagai sektor, menyediakan lapisan fisik stabil yang diperlukan untuk layanan bandwidth tinggi.

Pusat Data Perusahaan dan Sistem Ethernet

Di inti jaringan, kabel patch ini menghubungkan transceiver berkecepatan tinggi ke frame distribusi. Jaket LSZH kuning memberikan identifikasi yang jelas untuk tautan serat mode tunggal, memfasilitasi pemeliharaan dan pemecahan masalah yang lebih mudah.

Infrastruktur FTTH dan Broadband

Sebagai pilihan utama untuk penerapan Fiber-to-the-Home (FTTH), ketahanan kabel 3mm membuatnya cocok untuk koneksi antara terminal jaringan optik (ONT) dan kotak distribusi. Ini mendukung pengiriman layanan video, data, dan suara yang lancar kepada pengguna akhir.

Konektivitas Industri dan Transportasi

Selain TI standar, produk Orientalfiber diintegrasikan ke dalam jaringan tenaga listrik dan sistem komunikasi angkutan kereta api. Konstruksi kokoh dariKabel Bulat Orientalfiber 3mm LC/UPC- LC/UPC Kabel Patchmemastikan mereka dapat menahan getaran dan fluktuasi lingkungan yang ditemukan pada koneksi front-end industri.

Pertanyaan yang Sering Diajukan (FAQ)

ApaApakah manfaat utama diameter 3mm untuk kabel patch LC/UPC ini?

Diameter 3mm menawarkan kekuatan tarik dan ketahanan benturan yang unggul dibandingkan dengan kabel patch yang lebih tipis. Hal ini membuatKabel Bulat Orientalfiber 3mm LC/UPC- LC/UPC Kabel Patchlebih cocok untuk kabel backbone dan horizontal di mana kabel mungkin memerlukan penanganan yang lebih fisik.

Apakah konektor LC/UPC mendukung transmisi data berkecepatan tinggi?
Ya. Konektor LC/UPC adalah standar industri untuk aplikasi serat mode tunggal. Dengan return loss ≥50dB dan insertion loss rendah, ini sepenuhnya kompatibel dengan aplikasi Ethernet 10G, 40G, dan 100G.

Bisakah kabel ini digunakan di lingkungan dengan fluktuasi suhu yang luas?
ItuKabel Bulat Orientalfiber 3mm LC/UPC- LC/UPC Kabel Patchdapat beroperasi pada suhu antara -25°C dan +65°C, sehingga dapat diandalkan untuk pusat data dengan kontrol iklim dan perangkat telekomunikasi tanpa temper.

Apakah kabel patch ini telah diuji di pabrik?
Ya, setiap unit 100% dihentikan dari pabrik dan menjalani pengujian ketat untuk memastikan unit tersebut memenuhi standar optik dan mekanis yang ditentukan sebelum dikirim ke pelanggan.

Aplikasi:

● Pusat data

● Aplikasi Ethernet

● Aplikasi FTTH

● Aplikasi tulang punggung, horizontal, dan riser

● Layanan video, data, dan suara

● Aplikasi peralatan uji

Fitur:

● Konektor presisi tinggi

● Cat wajah ujung UPC&APC

● SC, LC, semua konektor serat tunggal

● Panjang khusus tersedia

● 100% pabrik dihentikan dan diuji

● Sesuai ROHS

Spesifikasi Teknis:

Konstruksi	Satuan	Deskripsi
Modus Serat		Mode tunggal: ITU-T G657A1
Jumlah Serat		Simpleks
Panjang gelombang	nm	1310/1550
Kerugian Penyisipan	dB	≤0,30
Kembali Kerugian	dB	≥50 (UPC)
Diameter Serat Penyangga Paha	um	900
Warna Serat Penyangga Paha		Putih
Warna Jaket Kabel		Kuning
Bahan Jaket Kabel		LSZH
Diameter Kabel	mm	Φ3,0 ±0,20
Panjang	m	3,0 +0,1/-0
Jenis konektor		LC/UPC (Biru)
Poles permukaan akhir		UPC
Bahan Ferrule		Keramik
Pengulangan Koneksi		> 800 kali
Radius pembengkokan minimal	mm	≥20
Retensi serat/kabel bertemu	N	50N±2N dengan durasi 5N/dtk 120 detik
Suhu Operasional	℃	-25℃ ~ +65℃
Suhu Penyimpanan	℃	-25℃ ~ +65℃

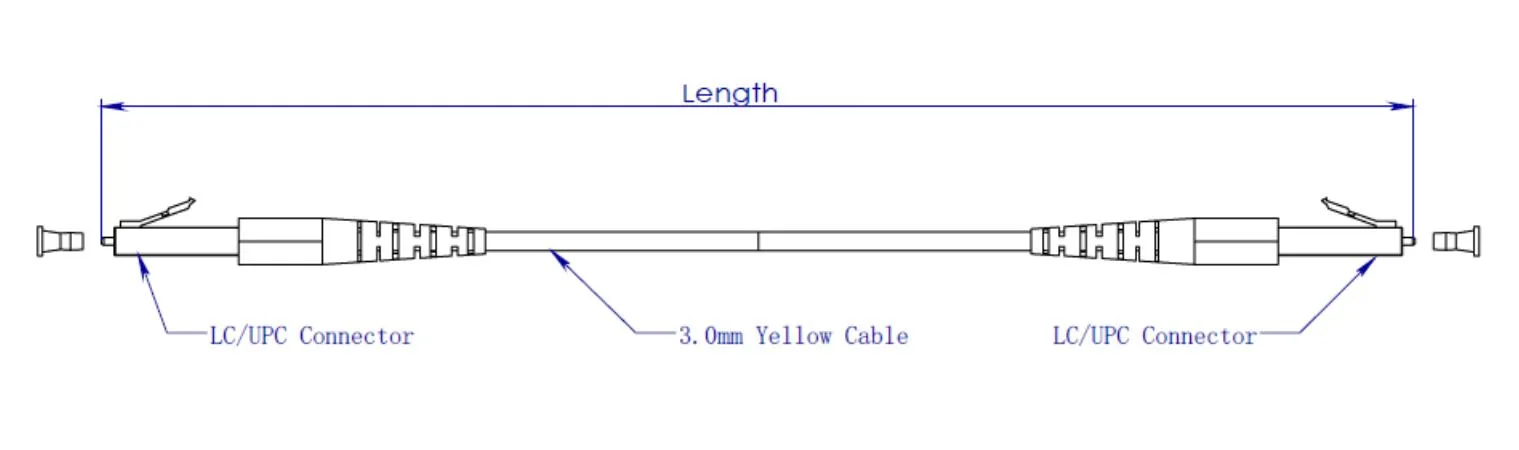

Gambar dimensi:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

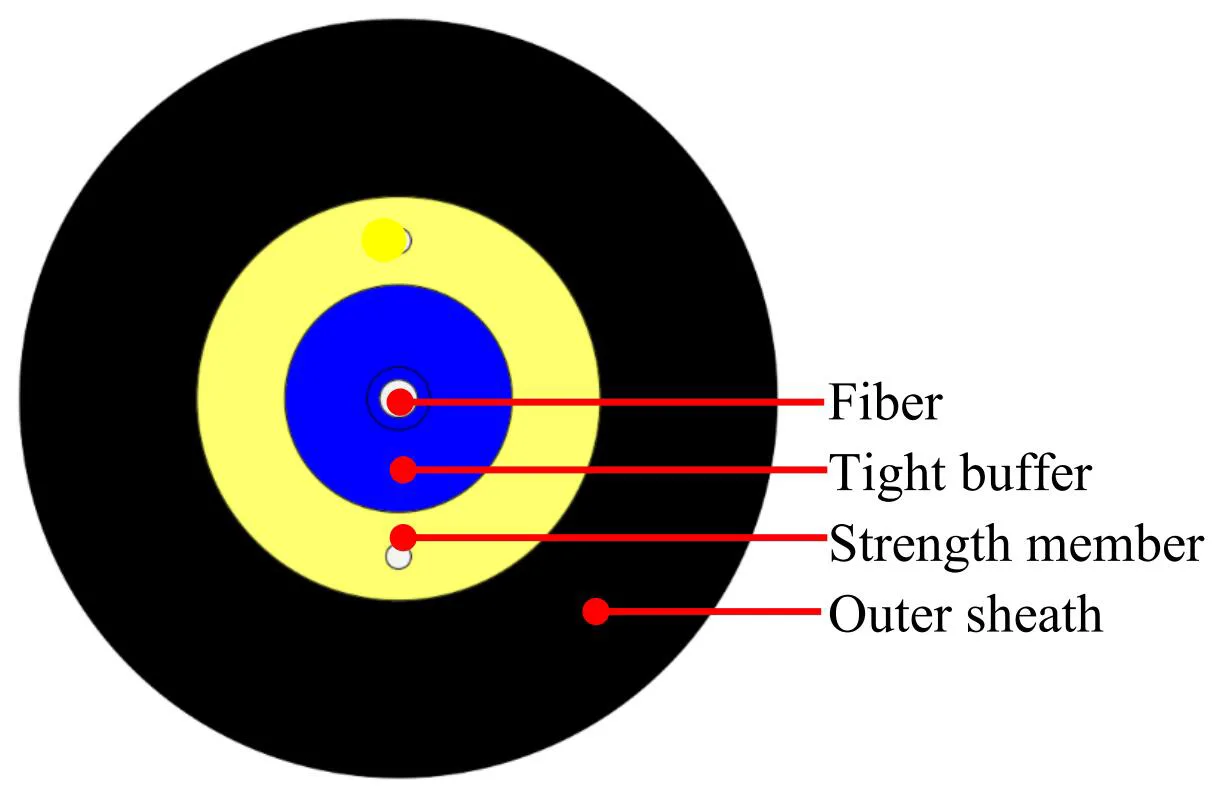

Konstruksi Kabel:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Barang		Spesifikasi
Serat penyangga yang ketat	Jumlah serat	1
	Jenis serat	G.657A1
	Warna Serat	Biru
	Bahan	LSZH
	Diameter	Φ0,9 ± 0,05 mm
	Warna penyangga yang ketat	Putih
Anggota kekuatan	Bahan	Benang poliester
Selubung luar	Bahan	LSZH
	Diameter	Φ3,0 ± 0,2 mm
	Warna Selubung Luar	Kuning
Tanda tinta	Warna	Hitam

Karakteristik Serat:

Seluruh karakteristik serat kabel (serat kabel jadi) harus, setidaknya, sesuai dengan Rekomendasi ITU-T G.657A1 dan harus sebagai berikut.

Barang	Spesifikasi
Jenis serat	Modus tunggal
Bahan serat	Silika yang diolah
Koefisien atenuasi @ 1310nm @ 1383nm @ 1460nm @ 1550nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Panjang gelombang pemutusan kabel	≤ 1260nm
Panjang gelombang dispersi nol	1300~1324nm
Kemiringan dispersi nol	≤ 0,092 ps/(nm².km)
PMD @ 1550nm	≤0,1 ps/km^1/2
Dispersi kromatik @ 1285 ~ 1330nm @ 1271 ~ 1360nm @ 1550nm @ 1625nm	≤3 ps/(nm.km) ≤5,3 ps/(nm.km) ≤18,0 ps/(nm.km) ≤22 ps/(nm.km)
Diameter bidang mode @ 1310 nm	8,8±0,4um
Kesalahan konsentrisitas Inti/Berpakaian	≤ 0,5 mm
Diameter kelongsong	125,0 ± 0,7 mm
Cladding non-lingkaran	≤5%
Diameter lapisan primer	242 ± 7 mm
Konsentrisitas Lapisan/Pelapis Primer	≤10 mikron
Pelapisan non-lingkaran	≤0,7%
Atenuasi dengan Kerugian pembengkokan Kabel 1 putaran 1 radius 10mm 10 putaran 1 radius 15mm	1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550nm ≤Δ0,25dB/km 1625nm ≤Δ1,0dB/km
