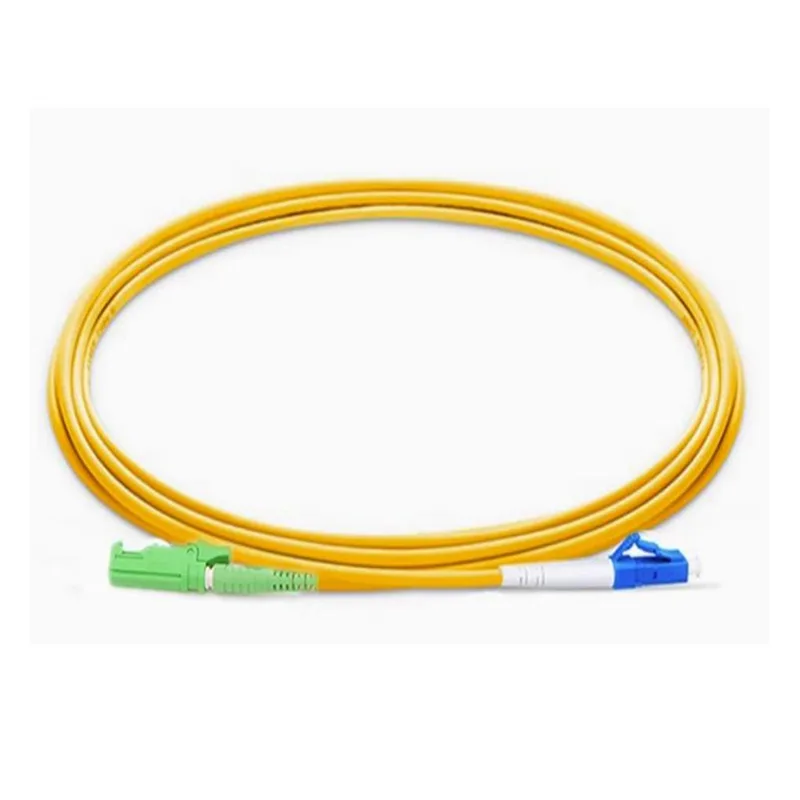

Kabel 3mm bundar E2000/APC- LC/UPC Patch Cords

Aplikasi:● Pusat data● Aplikasi Ethernet● Aplikasi FTTH● Backbone, horizontal dan aplikasi riser● Video, data dan layanan suara● Aplikasi Peralatan UjiFitur:● Konektor presisi tinggi● UPC & APC End Face Polish● SC, LC, semua konektor serat tunggal● Panjang yang disesuaikan tersedia● 100% pabrik ......

mengirimkan permintaan

Deskripsi Produk

Aplikasi:

● Pusat data

● Aplikasi Ethernet

● Aplikasi FTTH

● Backbone, horizontal dan aplikasi riser

● Video, data dan layanan suara

● Aplikasi Peralatan Uji

Fitur:

● Konektor presisi tinggi

● UPC & APC End Face Polish

● SC, LC, semua konektor serat tunggal

● Panjang yang disesuaikan tersedia

● 100% pabrik diakhiri dan diuji

● ROHS sesuai

Spesifikasi Teknis:

Konstruksi	Satuan	Deskripsi
Mode serat		Mode Tunggal: ITU-T G657A1
Jumlah serat		Simpleks
Panjang gelombang	nm	1310/1550
Kehilangan penyisipan	db	≤0.30
Kehilangan kembali	db	≥55 (APC) ≥50 (UPC)
Diameter serat Buffer Thight	satu	900
Warna serat Buffer Buffer		Putih
Warna jaket kabel		Kuning
Bahan jaket kabel		Lszh
Diameter kabel	mm	Φ3.0 ± 0,20
Panjang	m	3.0 +0.1/-0
Tipe konektor		SC/APC (Hijau) SC/UPC (Biru)
Endface polish		APC dan UPC
Bahan ferrule		Keramik
Pengulangan koneksi		> 800 kali
Radius pembengkokan minimal	mm	≥20
Retensi serat/kabel bertemu	N	50N ± 2N pada durasi 5n/s 120 -an
Suhu operasi	℃	-25 ℃ ~ +65 ℃
Suhu penyimpanan	℃	-25 ℃ ~ +65 ℃

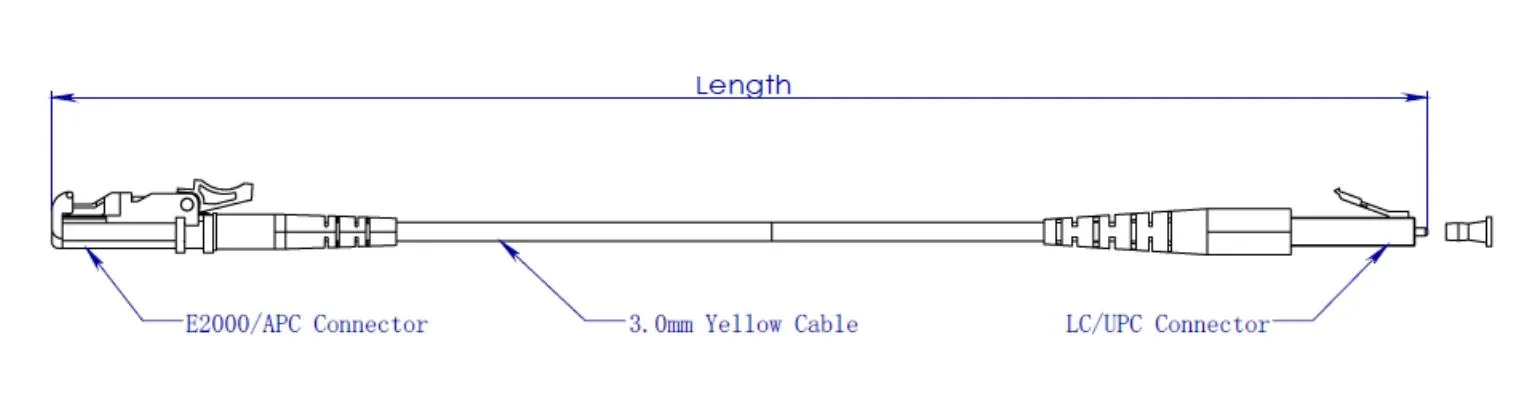

Gambar dimensi:

3mm Round Cable E2000/APC- LC/UPC Patch Cords

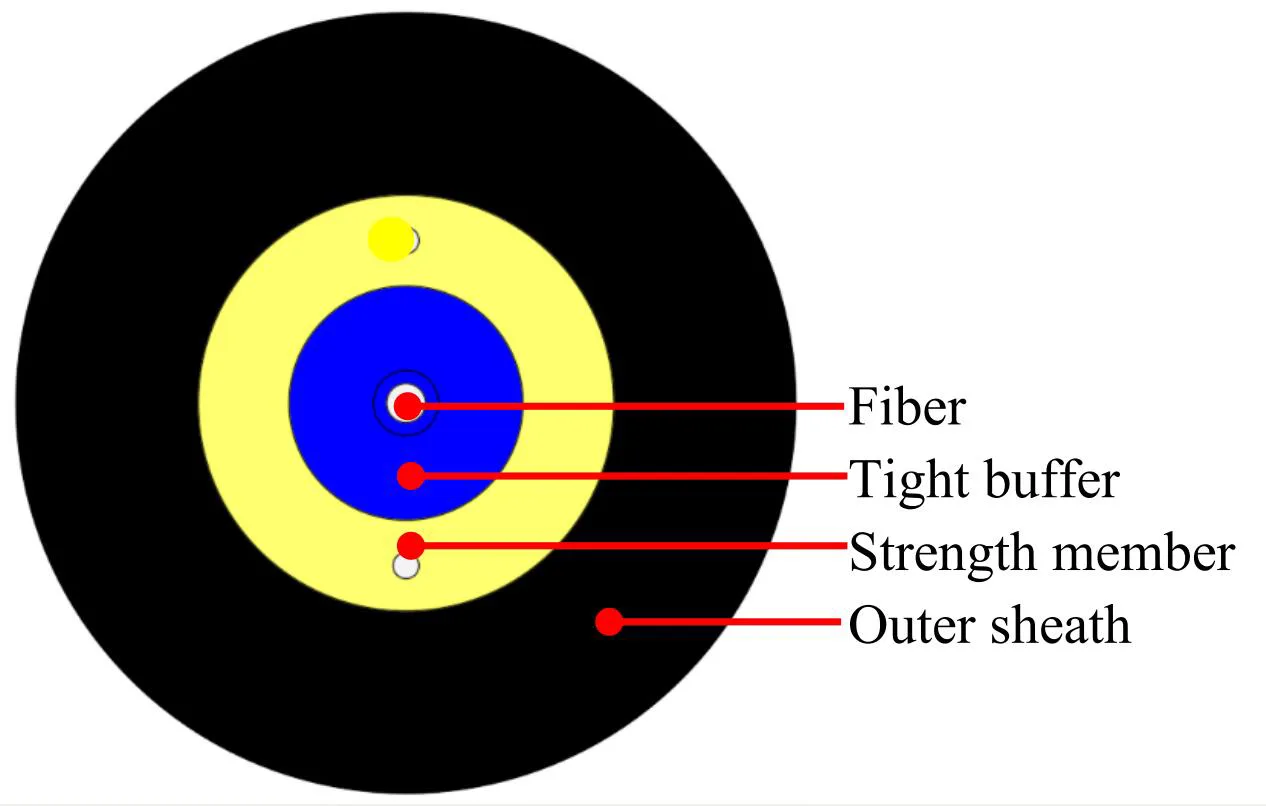

Konstruksi kabel:

3mm Round Cable E2000/APC- LC/UPC Patch Cords

Item		Spesifikasi
Serat buffer yang ketat	Jumlah serat	1
	Tipe serat	G.657A1
	Warna serat	Biru
	Bahan	Lszh
	Diameter	Φ0,9 ± 0,05mm
	Warna buffer yang ketat	Putih
Anggota kekuatan	Bahan	Benang poliester
Selubung luar	Bahan	Lszh
	Diameter	Φ3.0 ± 0,2 mm
	Warna selubung luar	Kuning
Tanda tinta	Warna	Hitam

Karakteristik serat:

Semua karakteristik serat kabel (serat kabel jadi) harus, setidaknya, sesuai dengan rekomendasi ITU-T G.657A1 dan harus sebagai berikut.

Barang	Spesifikasi
Tipe serat	Mode tunggal
Bahan serat	Silika yang didoping
Koefisien atenuasi @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Panjang gelombang cut-off kabel	≤ 1260 nm
Panjang gelombang nol-dispersi	1300 ~ 1324 nm
Kemiringan dispersi nol	≤ 0,092 ps/(nm².km)
Pmd @ 1550 nm	≤0.1 ps/km^1/2
Dispersi kromatik @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mode Diameter Bidang @ 1310 Nm	8,8 ± 0,4um
Kesalahan konsentrisitas inti / berpakaian	≤ 0,5 satu
Diameter kelongsong	125,0 ± 0,7 satu
Cladding non-sirkularitas	≤5%
Diameter pelapisan primer	242 ± 7 satu
Lapisan / pelapisan primer konsentrisitas	≤10 μm
Pelapisan non-sirkularitas	≤0,7%
Atenuasi dengan kerugian lentur kabel 1 putar 1 radius 10mm 10 putaran 1 radius 15mm	1550nm ≤Δ0.75db/km 1625nm ≤Δ1.5db/km 1550nm ≤Δ0.25db/km 1625nm ≤Δ1.0db/km
