Deskripsi Produk

1x12/1 × 24 PLC Plc Paket Tabung Baja 60x12x4 dan 80x20x4mm, dengan tabung longgar 900μm 1.0+0,1/-0m, konektor SC/APC.

Spesifikasi Kinerja:

Parameter	Simbol	Spesifikasi		Satuan
Nomor saluran	Ch	1 × 12	1 × 24
Panjang Gelombang Operasi		1260 ~ 1650		nm
Uji panjang gelombang		1310/1550		nm
Rasio spektral		8.333%	4.166%	%
Kehilangan Penyisipan1	Il	≤12.5	≤16.0	db
Keseragaman	Uni	≤1.2	≤1.6	db
Kerugian tergantung polarisasi	PDL	≤0.35	≤0.40	db
Kehilangan kembali	Rl	≥55		db
Directivity2	Dir	≥55		db
Input daya optik	P	100		MW
Tipe serat		ITU-T G657 A1 Fiber
Jenis kuncir		Semua port ： White 900μm loose tube
Panjang input		1.0 +0.1/-0		m
Panjang output		1.0 +0.1/-0		m
Konektor		Semua port ： SC/APC
Tanda kabel		1x12 PLC ： Dalam 、 1、2…… 11 、 12 1x24 PLC ： Dalam 、 1、2…… 23 、 24
Dimensi Paket (L) × (W) × (H)	Pkg	1x12 PLC ： 60x12x4 1x24 PLC ： 80x20x6		mm
Suhu operasi	Atas	-40 ~ +85		℃
Suhu penyimpanan	Tst	-40 ~ +85		℃

*Catatan: 1. Semua nilai kerugian penyisipan termasuk kehilangan konektor.

Peta Sketsa:

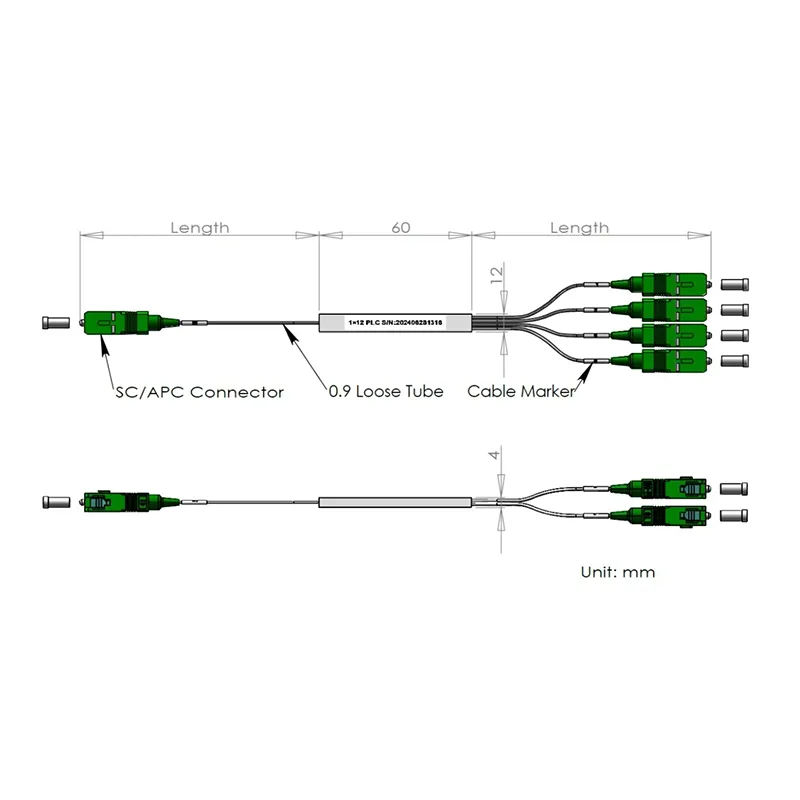

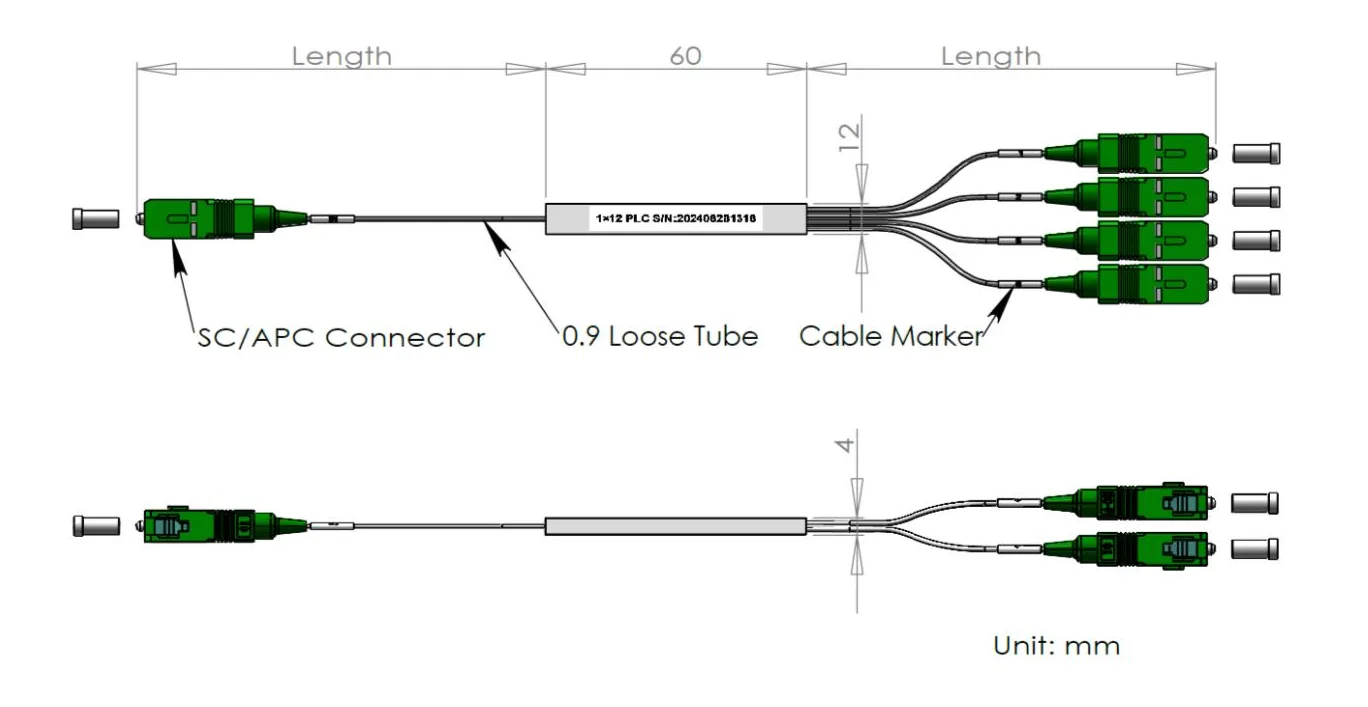

1x12 PLC splitter

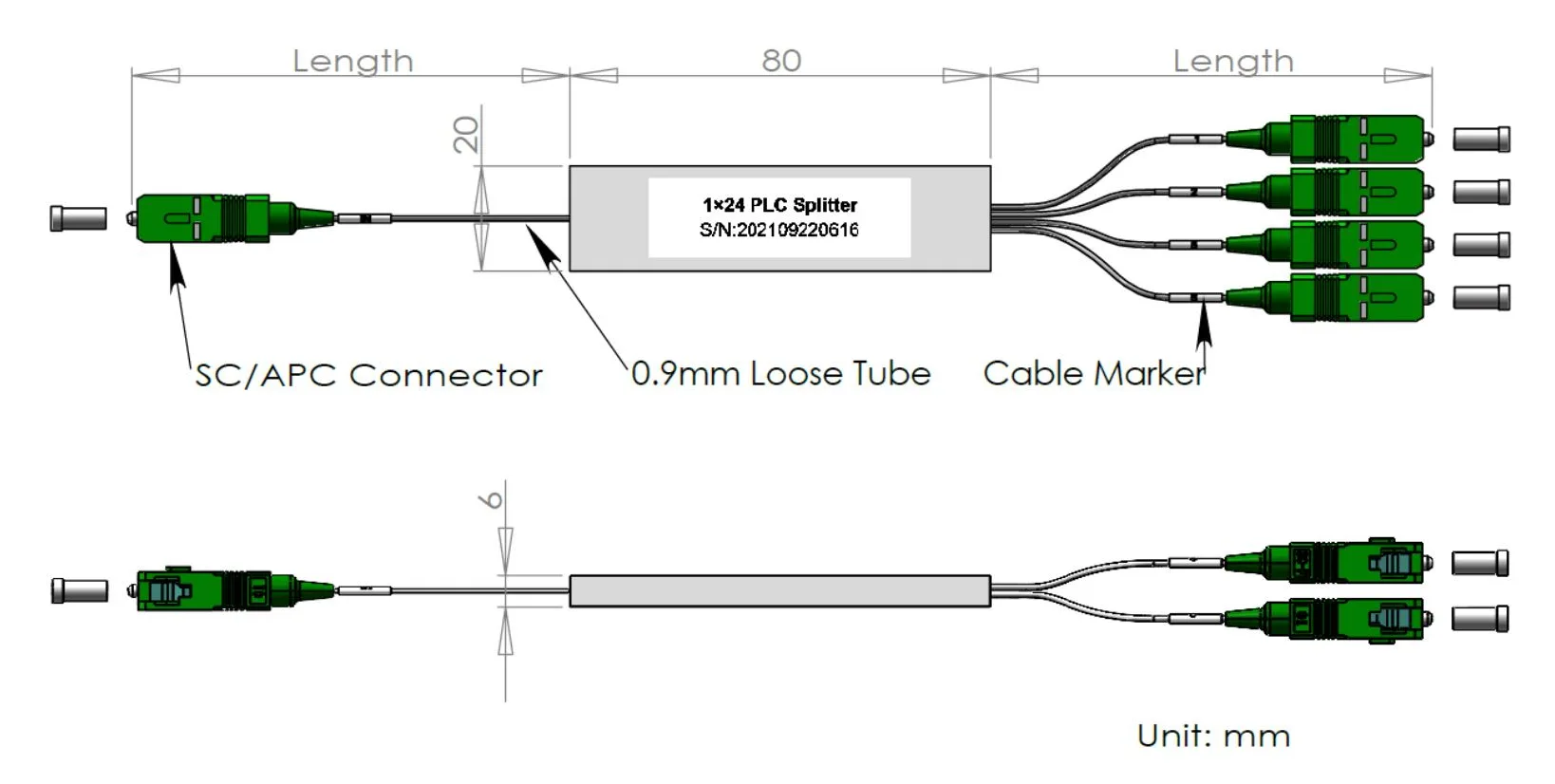

1x24 splitter plc

Laporan Tes:

1. Laporan Tes dengan nilai yang tepat untuk dimasukkan dalam pengemasan.

Contoh Laporan: 1x12 Mini 0.9mm PLC Splitter Data Sheet

Panjang Gelombang Operasi (NM)	1260-1650	Tanggal yang diperiksa	2024/11/30
P/N:	1x12-0.9-in 1.0m-out 1.0m-SCAPC	DOSA:	21113000001
Tipe serat	G657A2	Panjang serat (M)	Di ≥1.0m/keluar> 1.0m
Tipe konektor	Sciapc	Dimensi paket (mm)	60x12x4
Suhu penyimpanan	-40 ~+85 ℃	Suhu operasi	-40 ~+85 ℃

ltem	The (db)		PDL (DB)		RL (DB)
Panjang gelombang (nm)	@1310	@1550	@1310	@1550	@1310	@1550
Spec.	Max.12.50		Max.0.35		≥55
Port 1	12.43	12.38	0.14	0.07	Lulus	Lulus
Port 2	12.24	12.35	0.16	0.06	Lulus	Lulus
Port 3	12.22	12.20	0.12	0.07	Lulus	Lulus
Port 4	12.30	12.24	0.04	0.04	Lulus	Lulus
Port 5	12.24	12.25	0.11	0.05	Lulus	Lulus
Port 6	12.35	12.29	0.11	0.01	Lulus	Lulus
Port 7	12.42	12.44	0.21	0.11	Lulus	Lulus
Port 8	12.23	12.18	0.11	0.01	Lulus	Lulus
Port 9	12.27	12.19	0.21	0.10	Lulus	Lulus
Port 10	12.38	12.17	0.02	0.04	Lulus	Lulus
Port 11	12.29	12.21	0.11	0.06	Lulus	Lulus
Port 12	12.42	12.27	0.08	0.07	Lulus	Lulus
Masukan	Na				Na
Max	12.43	12.44	0.21	0.11	N/a
Min.	12.22	12.18	0.04	0.01	N/a
Rata-rata	12.30	12.29	0.13	0.05	Na
Keseragaman (≤0.8db)	0.21	0.27	Directivity (DB)		> 55
